Опорно-поворотные подшипники ISB EB2.22 S: двухрядные шариковые, наружное зубчатое зацепление, стандартная серия

Серия EB2.22 S: двухрядные шариковые, наружное зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 15.

Опорно-поворотные подшипники ISB серии EB2.22 S: двухрядные шариковые, наружное зубчатое зацепление, стандартная серия.

Материал: .400/401: = 42CrMo4 (закалка с отпуском, Q+T) ; .200 = C45 (закалка с отпуском, Q+T).

Осевой и радиальный зазоры указаны на техническом чертеже.

Материал: 42CrMo4 (закалка с отпуском, Q+T).

По запросу возможна индукционная закалка зубьев (исполнение -1RPPN).

Материал: .400/401: = 42CrMo4 (закалка с отпуском, Q+T) ; .200 = C45 (закалка с отпуском, Q+T)
Осевой и радиальный зазоры указаны на техническом чертеже
Материал: 42CrMo4 (закалка с отпуском, Q+T)
По запросу возможна индукционная закалка зубьев (исполнение -1RPPN)

Изделий в серии

Опорно-поворотные подшипники ISB EB2.22 S: двухрядные шариковые, наружное зубчатое зацепление, стандартная серия

15 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

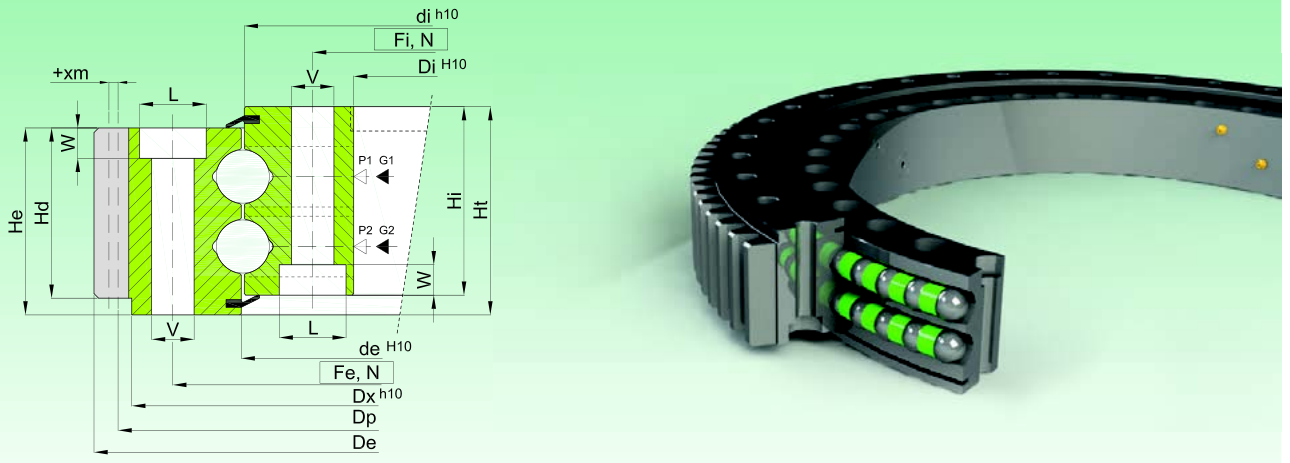

Сечение подшипника серии EB2.22 S с обозначением размеров

Диаграмма статической нагрузки серии EB2.22 S (опрокидывающий момент Mf и осевая нагрузка Fa)

Размерный ряд: Опорно-поворотные подшипники ISB EB2.22 S: двухрядные шариковые, наружное зубчатое зацепление, стандартная серия

Показано 15 из 15

Обозначение	Номер кривой нагрузки	De, мм	de, мм	di, мм	Di, мм	Dx, мм	He, мм	Hi, мм	Ht, мм	Hd, мм	Fe, мм	Fi, мм	N (число отверстий)	V, мм	L, мм	W, мм	Модуль зубьев m, мм	Число зубьев Z	Смещение профиля xm, мм	Делительный диаметр Dp, мм	Допускаемое усилие на зуб fz, номинальное, кН	Допускаемое усилие на зуб fz, максимальное, кН	Масса, кг
EB2.22.0307.200-1SPPN	1	432	309	305	224	394	83	83	92	50	360	254	16	17	25	12	6	70	—	420	20,4	40,8	51
EB2.22.0383.200-1RPPN	2	504	385	381	300	466	83	83	92	75	436	330	16	17	25	12	8	61	—	488	40,8	81,6	64
EB2.25.0475.200-1RPPN	3	595	477	473	382	565	88	88	98	50	540	410	24	17	25	14	5	117	—	585	17,0	34,0	85
EB2.25.0575.401-1RPPN	4	712	577	573	470	670	88	88	98	75	640	508	24	17	25	9	8	87	—	696	40,8	81,6	123
EB2.20.0752.200-1RPPN	5	864	754	750	678	833	83	83	92	76	800	706	36	17	25	9	6	142	—	852	31,01	62,0	114
EB2.25.0821.400-1RPPN	6	979	823	819	718	935	92	92	102	86	893	753	36	21	31	15	10	94	+11	940	70,6	141,2	200
EB2.20.0968.200-1SPPN	7	1080	970	966	893	1042	83	83	92	76	1015	922	30	17	25	10	8	133	—	1064	41,3	82,6	148
EB2.25.1077.400-2RPPN	8	1200	1079	1075	976	1163	88	88	98	77	1135	1012	36	19	—	—	8	148	—	1184	41,9	83,6	210
EB2.28.1215.200-1SPPN	9	1380	1218	1212	1095	1330	98	98	108	90	1290	1135	48	23	34	16	10	136	—	1360	61,2	122,4	325
EB2.22.0383.400-1RPPN	1	504	385	381	300	394	83	83	92	75	436	330	16	17	25	12	8	61	—	488	48,0	96,0	64
EB2.25.0475.400-1RPPN	2	614,4	477	473	378	565	88	88	98	80	540	410	24	19	28	14	8	74	+4	592	51,2	102,4	98
EB2.25.0575.400-1RPPN	3	695	577	573	470	670	83	83	92	58	640	508	30	17	25	13	5	136	+2,5	680	23,2	46,4	104
EB2.25.0980.400-1RPPN	4	1144	982	978	870	1096	96	96	110	88	1050	910	36	21	31	12	10	111	+8	1110	85,0	170,0	262
EB2.28.1117.400-1SPPN	5	1289	1120	1114	985	1240	98	98	108	83	1198	1035	40	21	31	18	10	125	+10,5	1250	80,2	160,4	332
EB2.30.1249.400-1SPPN	7	1476	1252	1246	1085	1415	101	101	110	89	1350	1150	48	26	37	23	10	144	+8,6	1440	86,0	172,0	502

Источник данных: Каталог ISB. Опорно-поворотные подшипники, 2019, стр. 123–124 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
