Опорно-поворотные подшипники ISB ZB2.40 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Серия ZB2.40 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 8.

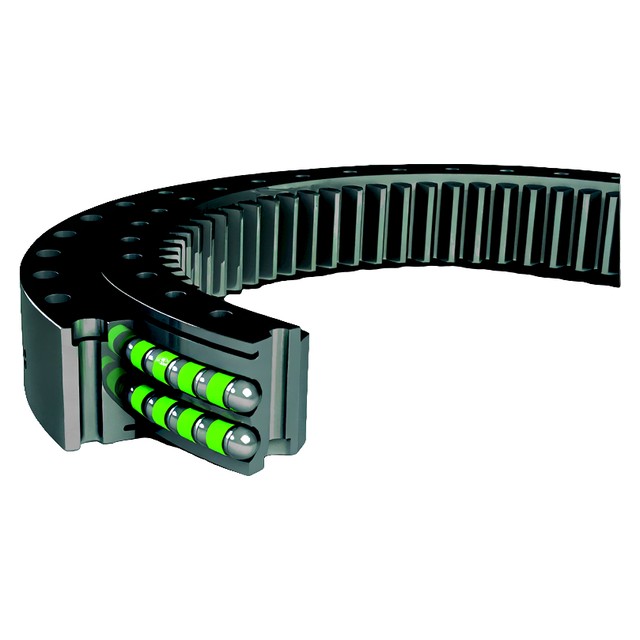

Опорно-поворотные подшипники ISB серии ZB2.40 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия.
Материал: 42CrMo4 (закалка с отпуском, Q+T).

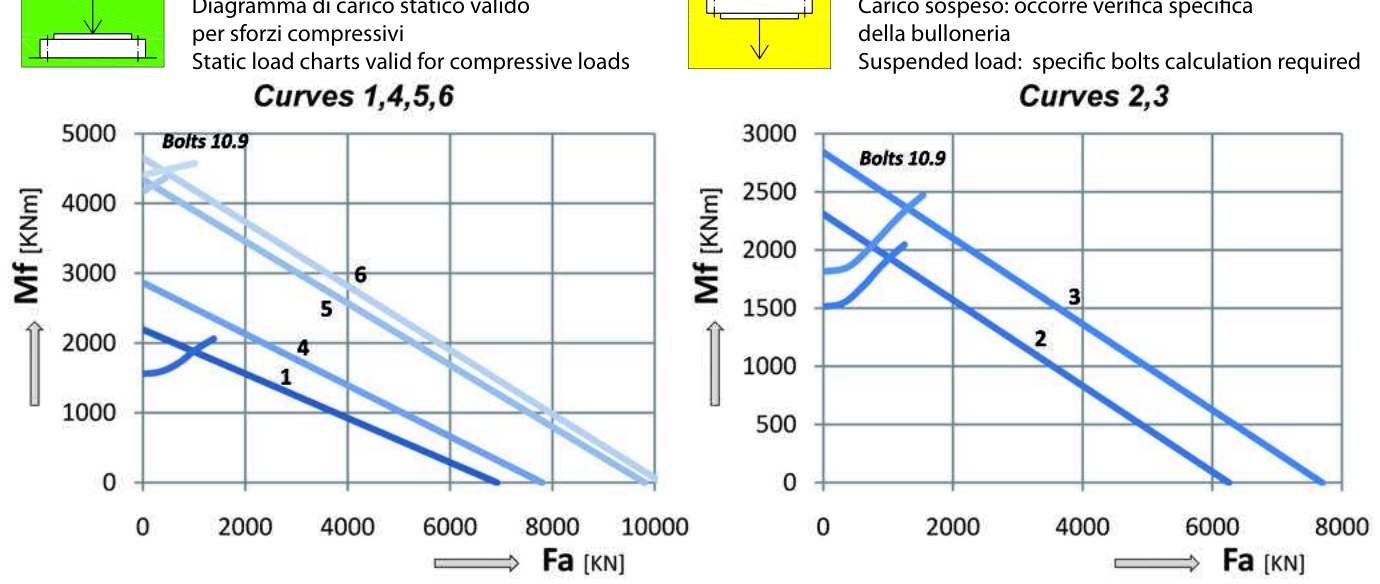

Осевой и радиальный зазоры указаны на техническом чертеже.
По запросу возможна индукционная закалка зубьев (исполнение -1RPPN).
- Материал: 42CrMo4 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- По запросу возможна индукционная закалка зубьев (исполнение -1RPPN)
| Изделий в серии | 8 |

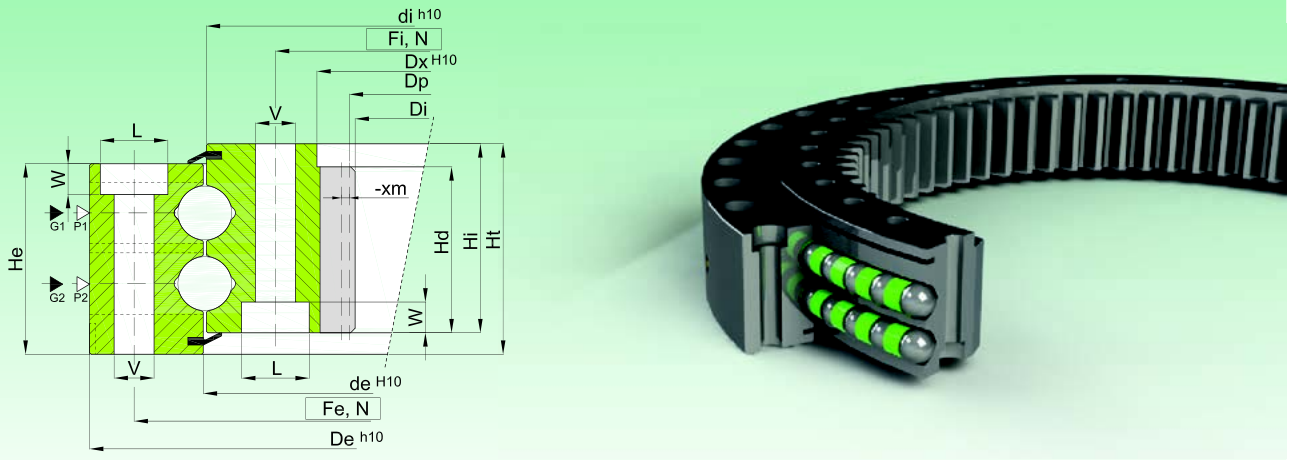

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZB2.40 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Показано 8 из 8
| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Dx, мм | He, мм | Hi, мм | Ht, мм | Hd, мм | Fe, мм | Fi, мм | N (число отверстий) | V, мм | L, мм | W, мм | Модуль зубьев m, мм | Число зубьев Z | Смещение профиля xm, мм | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZB2.40.1386.400-1SPPN | 1 | 1530 | 1389 | 1383 | 1186 | 1240 | 134 | 134 | 144 | 109 | 1480 | 1290 | 48 | 25 | 37 | 23 | 10 | 120 | -3 | 1200 | 100,0 | 200,0 | 612 |
| ZB2.40.1386.401-1SPPN | 1 | 1530 | 1389 | 1383 | 1186 | 1240 | 134 | 134 | 144 | 119 | 1480 | 1290 | 48 | 25 | 37 | 23 | 12 | 100 | — | 1200 | 113,0 | 226,0 | 627 |
| ZB2.30.1613.200-1SPPN | 2 | 1750 | 1616 | 1610 | 1418,4 | 1470 | 110 | 105 | 120 | 98 | 1705 | 1525 | 40 | 25 | 37 | 23 | 12 | 120 | — | 1440 | 83,3 | 166,6 | 572 |
| ZB2.30.1613.400-1SPPN | 3 | 1750 | 1616 | 1610 | 1418,4 | 1470 | 110 | 105 | 120 | 98 | 1705 | 1525 | 48 | 25 | 37 | 23 | 12 | 120 | — | 1440 | 93,1 | 186,2 | 564 |
| ZB2.45.1605.400-1SPPN | 4 | 1780 | 1606 | 1602 | 1375 | 1438 | 134 | 134 | 144 | 124 | 1710 | 1500 | 48 | 31 | 46 | 28 | 14 | 100 | — | 1400 | 137,4 | 274,8 | 840 |
| ZB2.45.1605.401-1SPPN | 4 | 1780 | 1606 | 1602 | 1375 | 1382 | 134 | 134 | 144 | 124 | 1710 | 1500 | 48 | 31 | 46 | 28 | 12 | 117 | — | 1404 | 117,8 | 235,6 | 832 |
| ZB2.35.1935.400-1SPPN | 5 | 2100 | 1938 | 1932 | 1719 | 1774 | 134 | 134 | 144 | 120 | 2035 | 1835 | 72 | 29 | — | — | 12 | 145 | — | 1740 | 114,0 | 228,0 | 965 |
| ZB2.35.2003.400-1SPPN | 6 | 2178 | 2006 | 2000 | 1779 | 1835 | 134 | 134 | 144 | 120 | 2108 | 1898 | 72 | 29 | — | — | 12 | 150 | — | 1800 | 114,0 | 228,0 | 1062 |
