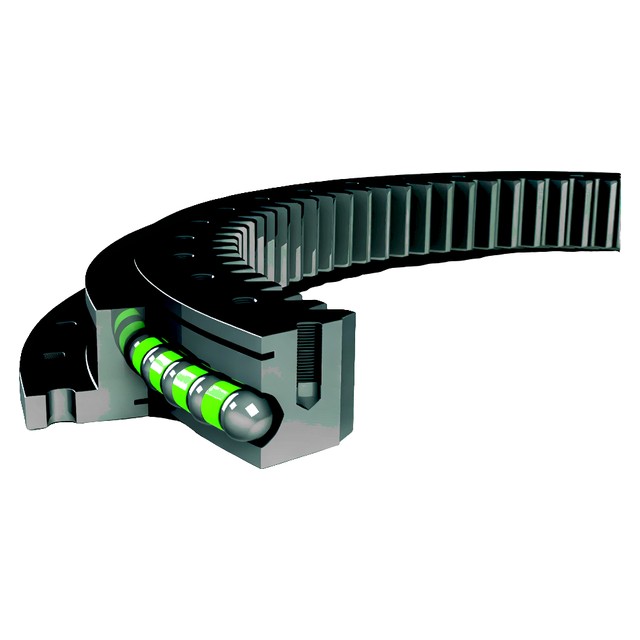

Опорно-поворотные подшипники ISB ZBL.20 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Серия ZBL.20 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 8.
Опорно-поворотные подшипники ISB серии ZBL.20 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия.
Материал: C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M8x1.
- Материал: C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M8x1
| Изделий в серии | 8 |

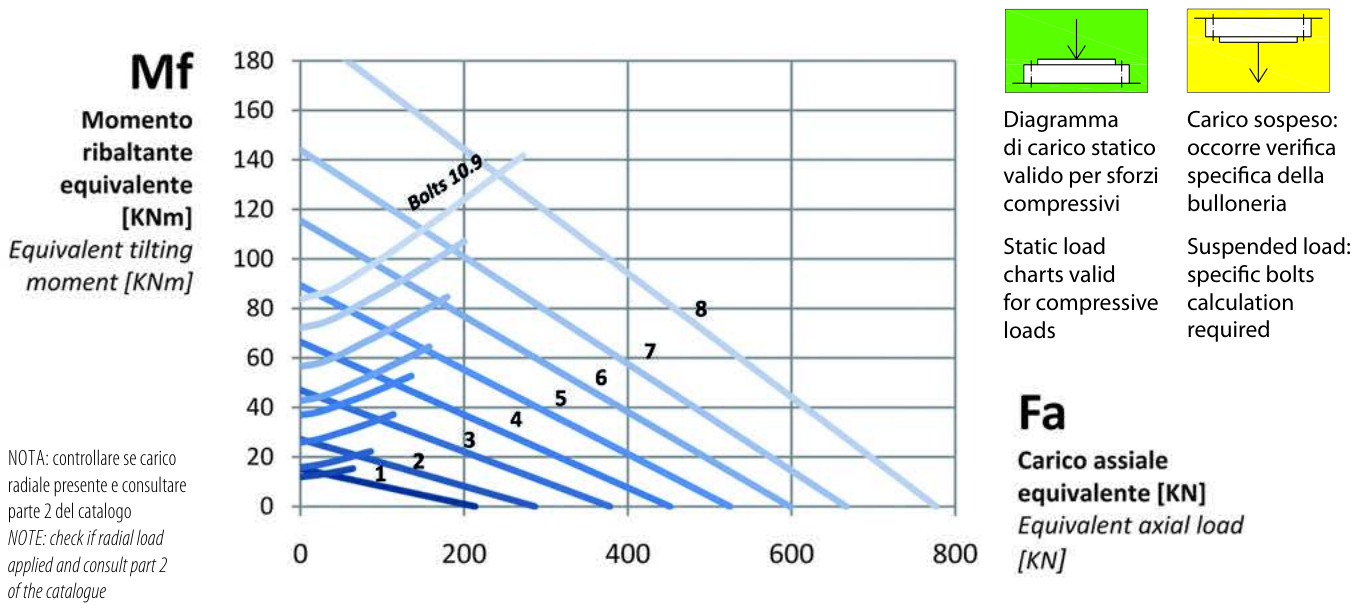

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZBL.20 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Показано 8 из 8
| Обозначение | Номер кривой нагрузки | De, мм | U, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | Fi, мм | Ni (число отверстий внутреннего кольца) | Модуль зубьев m, мм | Число зубьев Z | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZBL.20.0314.200-1SPTN | 1 | 418 | 353 | 315,5 | 312,5 | 225 | 390 | 8 | 275 | 12 | 5 | 47 | 235 | 15,6 | 31,0 | 21 |
| ZBL.20.0414.200-1SPTN | 2 | 518 | 453 | 415,5 | 412,5 | 325 | 490 | 8 | 375 | 12 | 5 | 67 | 335 | 15,6 | 31,0 | 28 |
| ZBL.20.0544.200-1SPTN | 3 | 648 | 583 | 545,5 | 542,5 | 444 | 620 | 10 | 505 | 16 | 6 | 76 | 456 | 18,7 | 37,0 | 39 |
| ZBL.20.0644.200-1SPTN | 4 | 748 | 683 | 645,5 | 642,5 | 546 | 720 | 12 | 605 | 18 | 6 | 93 | 558 | 18,7 | 37,0 | 46 |
| ZBL.20.0744.200-1SPTN | 5 | 848 | 783 | 745,5 | 742,5 | 648 | 820 | 12 | 705 | 20 | 6 | 110 | 660 | 18,7 | 37,0 | 52 |
| ZBL.20.0844.200-1SPTN | 6 | 948 | 883 | 845,5 | 842,5 | 736 | 920 | 14 | 805 | 20 | 8 | 94 | 752 | 25,0 | 50,0 | 63 |
| ZBL.20.0944.200-1SPTN | 7 | 1048 | 983 | 945,5 | 942,5 | 840 | 1020 | 16 | 905 | 22 | 8 | 107 | 856 | 25,0 | 50,0 | 69 |
| ZBL.20.1094.200-1SPTN | 8 | 1198 | 1133 | 1095,5 | 1092,5 | 984 | 1170 | 16 | 1055 | 24 | 8 | 125 | 1000 | 25,0 | 50,0 | 83 |
