Угловые соединения (B-BS, A-AS) ISB

Серия B-BS, A-AS: угловые соединения. Сталь/сталь. Диаметр отверстия от 8 до 19 мм, типоразмеров в таблице: 14.

Угловые соединения, как и шарнирные наконечники автоматического выравнивания, являются механическими устройствами, предназначенными для соединения перпендикулярных между собой деталей. Благодаря их конструктивным характеристикам, позволяют передать переменную нагрузку и угловые движения, а также и движения качения на низких скоростях, компенсируя угловую кривизну и радиальные смещения. Форма A отличается от формы B, т.к. первая наделена защитным кольцом, а вторая имеет пружинную прокладку.

сталь/сталь.

На заказ, поставляются в исполнении из нерж. стали.

Обычная обработка: цинкование FeZn7 Uni 4721 - на заказ, необработанная смазанная смазкой поверхность.

Примечания к таблице: 3) Затяжка Для левой резьбы следует добавить суффикс “L” (например: B-BSL.. - A-ASL..); 2) Поставляются на заказ.

сталь/сталь
Смазка: требуется обслуживание (смазывание)
На заказ, поставляются в исполнении из нерж. стали

Исполнения и обозначения

L	левая резьба (например: B-BSL.. - A-ASL..)

Изделий в серии

14 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

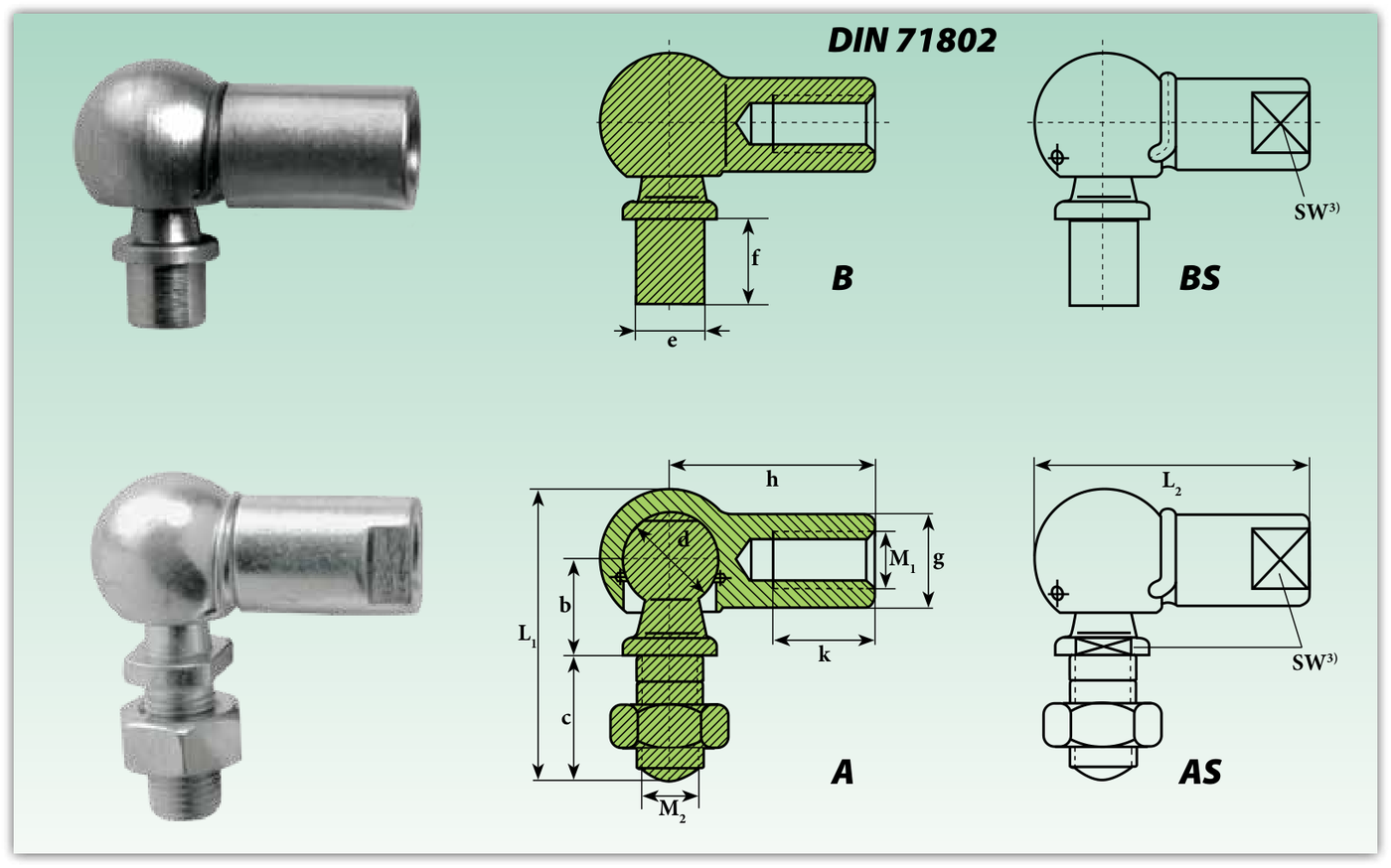

Конструкция и обозначения размеров (B-BS, A-AS)

Размерный ряд: Угловые соединения (B-BS, A-AS)

Показано 14 из 14

Обозначение	Исполнение	Диаметр отверстия d, мм	b (±0,3), мм	c (±0,3), мм	e (h11), мм	f (±0,2), мм	g, мм	h (±0,3), мм	k min, мм	L1, мм	L2, мм	Резьба M1 (6H) - M2 (6g)	SW (h14), мм	Масса, кг
B - BS 8	С пружинной прокладкой	8	11	12,5	5	4 7,5	8	24,5	12	31	32	M 5x0,8	8	0,013
A - AS 8	Со стопорным кольцом	8	11	12,5	5	4 7,5	8	24,5	12	31	32	M 5x0,8	8	0,014
B - BS 10	С пружинной прокладкой	10	11	12,5	6	4,5 8	10	24,5	12	31	32	M 6x1	8	0,021
A - AS 10	Со стопорным кольцом	10	11	12,5	6	4,5 8	10	24,5	12	31	32	M 6x1	8	0,024
B - BS 13	С пружинной прокладкой	13	13	16,5	8	5 8 10	13	29,5	14	40	39	M 8x1,25	11	0,044
A - AS 13	Со стопорным кольцом	13	13	16,5	8	5 8 10	13	29,5	14	40	39	M 8x1,25	11	0,053
B - BS 16	С пружинной прокладкой	16	17	20	10	6 10 13	16	34	18	49	46	M 10x1,5	13	0,084
A - AS 16	Со стопорным кольцом	16	17	20	10	6 10 13	16	34	18	49	46	M 10x1,5	13	0,097
B - BS 16-1	С пружинной прокладкой	16	17	20	10	6 13	16	34	18	49	46	M 10x1,75	13	0,084
A - AS 16-1	Со стопорным кольцом	16	17	20	10	6 13	16	34	18	49	46	M 10x1,75	13	0,097
B - BS 19	С пружинной прокладкой	19	23	28	14	12 18	22	45	22	66	60	M 14x2	17	0,184
A - AS 19	Со стопорным кольцом	19	23	28	14	12 18	22	45	22	66	60	M 14x2	17	0,218
B - BS 19-1	С пружинной прокладкой	19	23	28	14	12 18	22	45	22	66	60	M 14x1,5	17	0,184
A - AS 19-1	Со стопорным кольцом	19	23	28	14	12 18	22	45	22	66	60	M 14x1,5	17	0,218

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 123 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
