Стержни с выпуклой головкой (сферической) и пружиной (PMB) ISB
Серия PMB: стержни с выпуклой головкой (сферической) и пружиной. Диаметр отверстия от 14 до 25 мм, типоразмеров в таблице: 5.
Все изделия (зажимы, распорки, шайбы, штифты, пружины, кольца) следует использовать главным образом с вилками. Основные характеристики приведены в соответствующих размерных таблицах, вместе с размерами и допусками отдельно взятых изделий. - -
Вилки - это механические соединительные компоненты, предназначенные для передачи статической нагрузки; изделия соответствуют стандарту DIN 71752, более подробно описываются в размерных таблицах, могут определяться по резьбе с соответствующим шагом. Каждому типу вилки соответствует стержень, со шпилькой или с пружинным зажимом, дополнительные принадлежности, выполняющие действие соединения вилки к механической части для силовой передачи. Приведенные выше изделия, как правило, изготавливаются из стали, но на заказ могут поставляться из алюминия или из нержавеющей стали (AISI 304). Изделия могут поставляться без отделки или с защитным гальваническим покрытием; также, вилки поставляются с мелким шагом резьбы (CETOP), или ex CNomo, специально предназначенные для винтовых отверстий для увеличенных размеров, обеспечивая увеличенное сопротивление и прочность. Для допусков и размеров см. соответствующие размерные таблицы.
Стержни с выпуклой головкой (сферической) и пружиной.
На заказ, поставляются в исполнении из нерж. стали и алюминия.
- На заказ, поставляются в исполнении из нерж. стали и алюминия
| Изделий в серии | 5 |

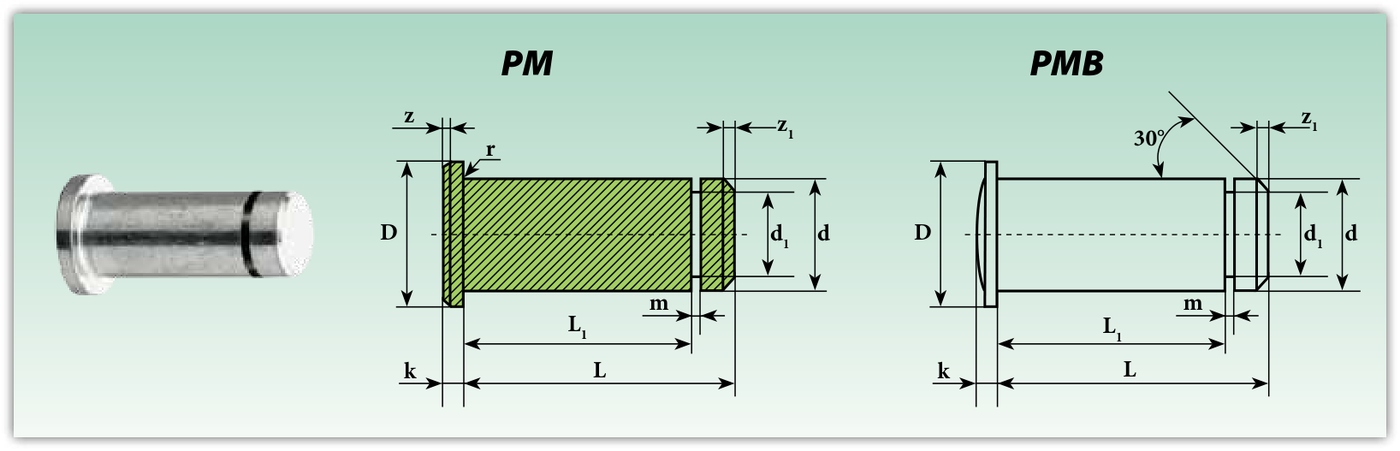

Чертежи и схемы
Размерный ряд: Стержни с выпуклой головкой (сферической) и пружиной (PMB)
| Обозначение | Диаметр отверстия d (h11), мм | d1 (h11), мм | Наружный диаметр D, мм | k (js14), мм | L (+0,3), мм | L1 (+0,3), мм | m (+0,1), мм | z1 (≈), мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| PMB 14 | 14 | 10 | 20 | 2,5 | 33 | 27,5 | 1,25 | 1,25 | 0,041 |
| PMB 16 | 16 | 12 | 20 | 3,5 | 38,5 | 32,5 | 1,35 | 1,5 | 0,062 |
| PMB 18 | 18 | 13 | 25 | 3,5 | 42 | 36,5 | 1,35 | 1,5 | 0,090 |
| PMB 20 | 20 | 17,5 | 28 | 4 | 46 | 40,5 | 1,80 | 1,5 | 0,121 |
| PMB 25 | 25 | 18 | 34 | 5,5 | 57 | 50,5 | 1,80 | 1,5 | 0,231 |
