Сферические желобчатые радиальные шарниры с широким внутренним кольцом без прокладок (GEEW..ES) ISB
Серия GEEW..ES: сферические желобчатые радиальные шарниры с широким внутренним кольцом без прокладок. Скользящее соединение: сталь/сталь. Диаметр отверстия от 12 до 320 мм, типоразмеров в таблице: 24.
Закаленное внутреннее и внешнее кольца. На внешнем кольце имеется осевой разрез для монтажа на внутреннем кольце. Изготовлены согласно стандарту DIN 24338, предназначены для соединения поршней и стандартных цилиндров.
С вводом сферических шарниров, как требующих техобслуживания, так и не требующих техобслуживания, который произошел более полувека тому назад, стало возможно, благодаря их применению, получить большое преимущество, такое как: передача движение и нагрузки без моментов, а значит без радиальных нагрузок и изгибающих натяжений в структурных элементах. Применение сферических шарниров настолько разнообразно потому, что охватывает все области по производству станков, оборудования и автомобилей. В общем, когда речь идет о сферических шарнирах, с парой трения сталь/сталь, особенно используемых при наличии переменных, динамических и ударных нагрузок. Сферические шарниры с парой трения сталь/сталь, изготовлены с использованием подшипниковой стали подшипников качения; оба кольца прошли обтачивание, термическую обработку и выравнивание по всем краям. Поверхности скольжения шарниров были подвержены давно известной особенной обработке (марганцевое фосфатирование), а затем покрыты защитным слоем двусернистого молибдена. Такой метод обработки обеспечивает оптимальную износостойкость, при условии, что шарниры оснащены смазкой согласно предусмотренной периодичности. Сферические шарниры сталь/сталь можно разделить на три категории, в зависимости от направления нагрузки: радиальные, осевые и с угловым контактом.
Радиальные сферические шарниры (требующие обслуживания) имеют внутреннее кольцо с цилиндрическим отверстием, сферическую наружную поверхность скольжения и внутреннюю сферическую полую поверхность скольжения. В шарнирах размером до 300 мм внешние кольца разломаны в осевом направлении во время закалки; именно такое расширение внешнего открытого кольца позволяет установить внутреннее кольцо. Радиальные шарниры идеально переносят высокие радиальные нагрузки, присутствующие в гидравлических цилиндрах.
Скользящее соединение: сталь/сталь.
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316).
Примечания к таблице: 1) Наделены канавкой и смазочным отверстием только в наружном кольце; 2) Цилиндрическое отверстие внутреннего кольца.
- Скользящее соединение: сталь/сталь
- Смазка: требуется обслуживание (смазывание)
- Рабочая температура, °C: -60 … +200
- На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316)
| Изделий в серии | 24 |

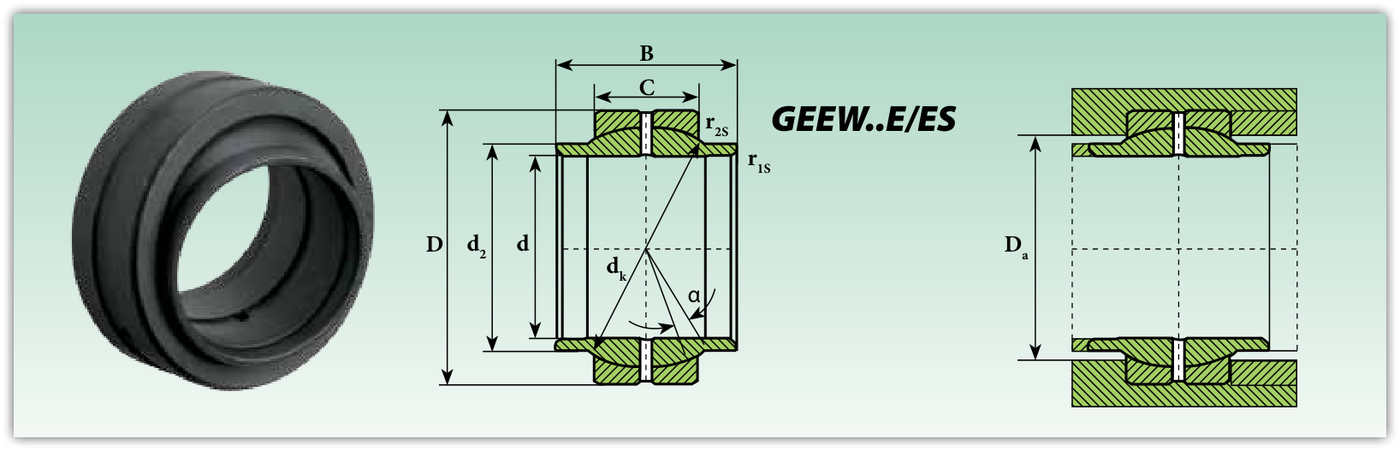

Чертежи и схемы
Размерный ряд: Сферические желобчатые радиальные шарниры с широким внутренним кольцом без прокладок (GEEW..ES)
| Обозначение | Исполнение | Диаметр отверстия d (H7), мм | d2, мм | Диаметр шарика dk, мм | Ширина внутреннего кольца B, мм | Ширина наружного кольца C, мм | Наружный диаметр D, мм | Угол опрокидывания α, ° | Монтажный размер Da min, мм | Расстояние от краёв r1s min, мм | Расстояние от краёв r2s min, мм | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Масса, кг | Примечание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GEEW 12 ES | Без прокладок | 12 | 15,5 | 18 | 12 | 7 | 22 | 4 | 18 | 0,30 | 0,30 | 10,8 | 54 | 0,020 | Наделены канавкой и смазочным отверстием только в наружном кольце |
| GEEW 15 ES | Без прокладок | 15 | 18,5 | — | 15 | 9 | 26 | 5 | — | — | — | 17 | 85 | 0,031 | — |
| GEEW 16 ES | Без прокладок | 16 | 20 | 23 | 16 | 9 | 28 | 4 | 23 | 0,30 | 0,30 | 17,6 | 88 | 0,030 | Цилиндрическое отверстие внутреннего кольца |
| GEEW 17 ES | Без прокладок | 17 | 21 | — | 17 | 10 | 30 | 7 | — | — | — | 21 | 106 | 0,044 | — |
| GEEW 20 ES | Без прокладок | 20 | 25 | 29 | 20 | 12 | 35 | 4 | 28 | 0,30 | 0,30 | 30 | 146 | 0,070 | Цилиндрическое отверстие внутреннего кольца |
| GEEW 25 ES | Без прокладок | 25 | 30 | 35,5 | 25 | 16 | 42 | 4 | 33 | 0,60 | 0,60 | 48 | 240 | 0,120 | — |
| GEEW 30 ES | Без прокладок | 30 | 34 | — | 30 | 18 | 47 | 4 | — | — | — | 62 | 310 | 0,168 | — |
| GEEW 32 ES | Без прокладок | 32 | 38 | 44 | 32 | 18 | 52 | 4 | 42 | 0,60 | 1 | 67 | 335 | 0,200 | — |
| GEEW 35 ES | Без прокладок | 35 | 40 | — | 35 | 20 | 55 | 4 | — | — | — | 80 | 400 | 0,253 | — |
| GEEW 40 ES | Без прокладок | 40 | 46 | 53 | 40 | 22 | 62 | 4 | 51 | 0,60 | 1 | 100 | 500 | 0,340 | — |
| GEEW 45 ES | Без прокладок | 45 | 52 | — | 45 | 25 | 68 | 4 | — | — | — | 127 | 640 | 0,481 | — |
| GEEW 50 ES | Без прокладок | 50 | 57 | 66 | 50 | 28 | 75 | 4 | 63 | 1 | 1 | 156 | 780 | 0,560 | — |
| GEEW 60 ES | Без прокладок | 60 | 68 | — | 60 | 36 | 90 | 3 | — | — | — | 245 | 1.220 | 1,15 | — |
| GEEW 63 ES | Без прокладок | 63 | 71,5 | 83 | 63 | 36 | 95 | 4 | 78 | — | — | 255 | 1.270 | 1,2 | — |
| GEEW 70 ES | Без прокладок | 70 | 79 | 92 | 70 | 40 | 105 | 4 | 87 | 1 | 1 | 315 | 1.560 | 1,7 | — |
| GEEW 80 ES | Без прокладок | 80 | 91 | 105 | 80 | 45 | 120 | 4 | 99 | 1 | 1 | 400 | 2.000 | 2,4 | — |
| GEEW 90 ES | Без прокладок | 90 | 99 | 115 | 90 | 50 | 130 | 4 | 108 | 1 | 1 | 490 | 2.450 | 3,2 | — |
| GEEW 100 ES | Без прокладок | 100 | 113 | 130 | 100 | 55 | 150 | 4 | 123 | 1 | 1 | 610 | 3.050 | 4,8 | — |
| GEEW 110 ES | Без прокладок | 110 | 124 | 140 | 110 | 55 | 160 | 4 | 134 | 1 | 1 | 655 | 3.250 | 5,8 | — |
| GEEW 125 ES | Без прокладок | 125 | 138 | 160 | 125 | 70 | 180 | 4 | 150 | 1 | 1 | 950 | 4.750 | 8,5 | — |
| GEEW 160 ES | Без прокладок | 160 | 177 | 200 | 160 | 80 | 230 | 4 | 191 | 1 | 1 | 1.370 | 6.800 | 16,5 | — |
| GEEW 200 ES | Без прокладок | 200 | 221 | 250 | 200 | 100 | 290 | 4 | 239 | 1,10 | 1,10 | 2.120 | 10.600 | 32 | — |
| GEEW 250 ES | Без прокладок | 250 | 317 | 350 | 250 | 120 | 400 | 4 | 342 | 1,10 | 1,10 | 3.550 | 18.000 | 99 | — |
| GEEW 320 ES | Без прокладок | 320 | 405 | 450 | 320 | 160 | 520 | 4 | 438 | 1,10 | 1,10 | 6.100 | 30.500 | 240 | — |
