Угловые сферические наконечники (SQ..C RS) ISB

Серия SQ..C RS: угловые сферические наконечники. Скользящее соединение: сталь/сталь с предварительно заложенной смазкой. Диаметр отверстия от 5 до 22 мм, типоразмеров в таблице: 14.

Сферический наконечник “L-образный” с пылезащитной прокладкой. Предназначен для применения на вращающихся деталях, рулевых передачах, осях, в которых существует необходимость в самовыравнивании.

Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.

Скользящее соединение: сталь/сталь с предварительно заложенной смазкой.

На заказ, поставляются в исполнении из нерж. стали.

Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L” (например: SQL..C RS); * Резиновый материал, приблизительные размеры.

Скользящее соединение: сталь/сталь с предварительно заложенной смазкой
Смазка: не требуется
Рабочая температура, °C: -50 … +130
На заказ, поставляются в исполнении из нерж. стали

Исполнения и обозначения

L	левая резьба (например: SQL..C RS)

Изделий в серии

Угловые сферические наконечники (SQ..C RS) ISB

14 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

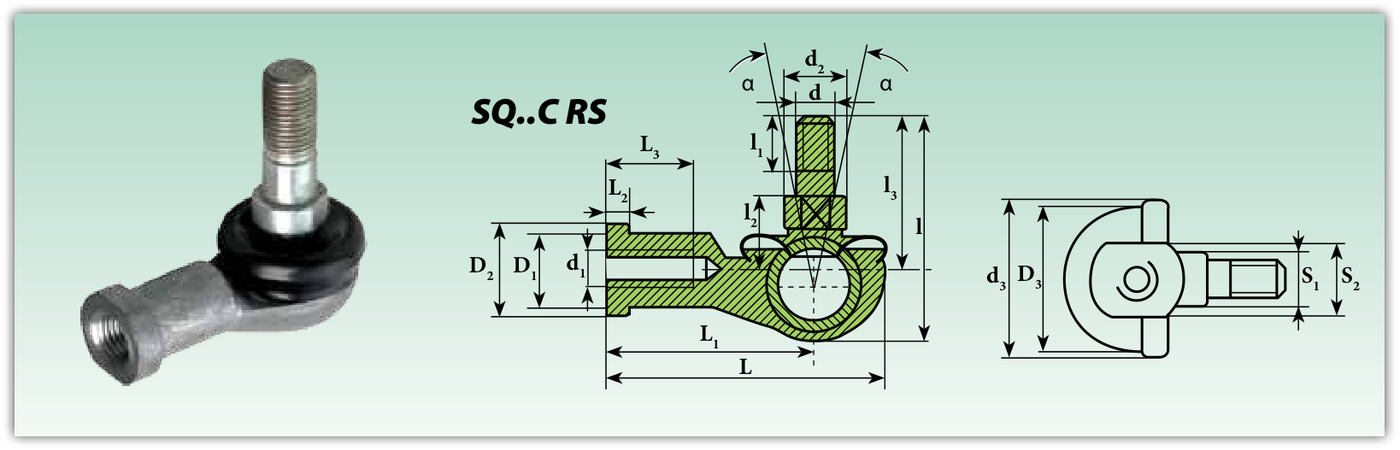

Конструкция и обозначения размеров (SQ..C RS)

Размерный ряд: Угловые сферические наконечники (SQ..C RS)

Показано 14 из 14

Обозначение	Исполнение	Диаметр отверстия d, мм	Резьба d1	d2, мм	d3, мм	D1, мм	D2, мм	D3, мм	l, мм	l1, мм	l2, мм	l3, мм	L, мм	L1, мм	L2, мм	L3, мм	S1, мм	S2, мм	Угол опрокидывания α, °	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Масса, кг
SQ 5 C RS	С уплотнением	5	M 5x0,8	9	20	9	11	16	29	8	10	21	35	27	4	14	7	9	25	2,7	9,2	0,026
SQ 6 C RS	С уплотнением	6	M 6x1	10	20	10	13	19	35,5	11	11	26	40	30	5	14	8	11	25	3,6	12	0,039
SQ 8 C RS	С уплотнением	8	M 8x1,25	12	24	12,5	16	23	42,5	12	14	31	48	36	5	17	10	14	25	5,7	19	0,068
SQ 10 C RS	С уплотнением	10	M 10x1,25	14	30	15	19	27	50,5	15	17	37	57	43	6,5	21	11	17	25	8,2	27	0,112
SQ 10 C RS-1	С уплотнением	10	M 10x1,5	14	30	15	19	27	56,5	21	17	43	57	43	6,5	21	11	17	25	8,2	27	0,112
SQ 12 C RS	С уплотнением	12	M 12x1,25	17	32	17,5	22	31	57,5	17	19	42	66	50	6,5	25	15	19	25	11	37	0,164
SQ 12 C RS-1	С уплотнением	12	M 12x1,75	17	32	17,5	22	31	64,5	24	19	49	66	50	6,5	25	15	19	25	11	37	0,164
SQ 14 C RS	С уплотнением	14	M 14x1,5	19	38	20	25	35	73,5	22	21,5	56	75	57	8	26	17	22	25	14	48	0,254
SQ 14 C RS-1	С уплотнением	14	M 14x2	19	38	20	25	35	79,5	28	21,5	62	75	57	8	26	17	22	25	14	48	0,254
SQ 16 C RS	С уплотнением	16	M 16x1,5	22	44	22	27	39	79,5	23	23,5	60	84	64	8	32	19	22	20	16	53	0,336
SQ 16 C RS-1	С уплотнением	16	M 16x2	22	44	22	27	39	85,5	29	23,5	66	84	64	8	32	19	22	20	16	53	0,336
SQ 18 C RS	С уплотнением	18	M 18x1,5	23	45	25	31	44	90	25	26,5	68	93	71	10	34	20	27	20	18	61	0,464
SQ 20 C RS	С уплотнением	20	M 20x1,5	27	50	27,5	34	44	90	25	27	68	99	77	10	35	24	30	20	18	61	0,538
SQ 22 C RS	С уплотнением	22	M 22x1,5	27	52	30	37	50	95	26	28	70	109	84	12	41	24	32	16	22	75	0,713

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 98 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
