Сферические радиальные шарниры без прокладок (GE..SP) ISB

Серия GE..SP: сферические радиальные шарниры без прокладок. Скользящее соединение: сталь/PTFE. Диаметр отверстия от 5 до 30 мм, типоразмеров в таблице: 12.

Внешнее кольцо установлено по контуру внутреннего кольца. Предназначен для применения на упаковочных машинах, печатных машинах, подъемном оборудовании.

Сферические шарниры, не требующие техобслуживания, не требуют смазывания, потому как имеют слои скольжения, изготовленные из ткани PTFE (политетрафторэтилен). Данный тип материала создает поверхность скольжения внешнего кольца и имеет двойную функцию; помимо восприятия нагрузок, служит смазкой. Сферические шарниры, не требующие технического обслуживания, благодаря низким коэффициентам трения и способности полностью использовать динамическую нагрузку C, используются тогда, когда предоставляется необходимость продолжительности в работе и невозможно использовать подшипники с парой трения металлического скольжения (сталь/сталь). Данный тип шарниров также разделен на три категории, в зависимости от направления действующих нагрузок, то есть: радиальные, осевые, и с угловым контактом.

Радиальные сферические шарниры (не требующие технического обслуживания) имеют внутреннее закаленное кольцо из подшипниковой стали для подшипников качения с хромированной поверхностью, и внешнее кольцо, изготовленное из двух вкладышей, встроенных друг в друга с помощью метода, названного “клепка”. На следующем этапе, стальное покрытие внешнего кольца обработано прецизионным способом и между последним и внутренним кольцом расположена ткань PTFE. Для некоторых типов шарниров в исполнении 2RS, внешние кольца имеют разрез, а в более крупных размерах, внешние кольца разделены и спаяны с помощью массивно закрепленных подкладных шайб. Основной характеристикой данной типологии шайб является поглощение односторонних радиальных нагрузок.

Скользящее соединение: сталь/PTFE.

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316).

  • Скользящее соединение: сталь/PTFE
  • Смазка: не требуется
  • Рабочая температура, °C: -50 … +200
  • На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316)
Изделий в серии12
Сферические радиальные шарниры без прокладок (GE..SP) ISB12 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

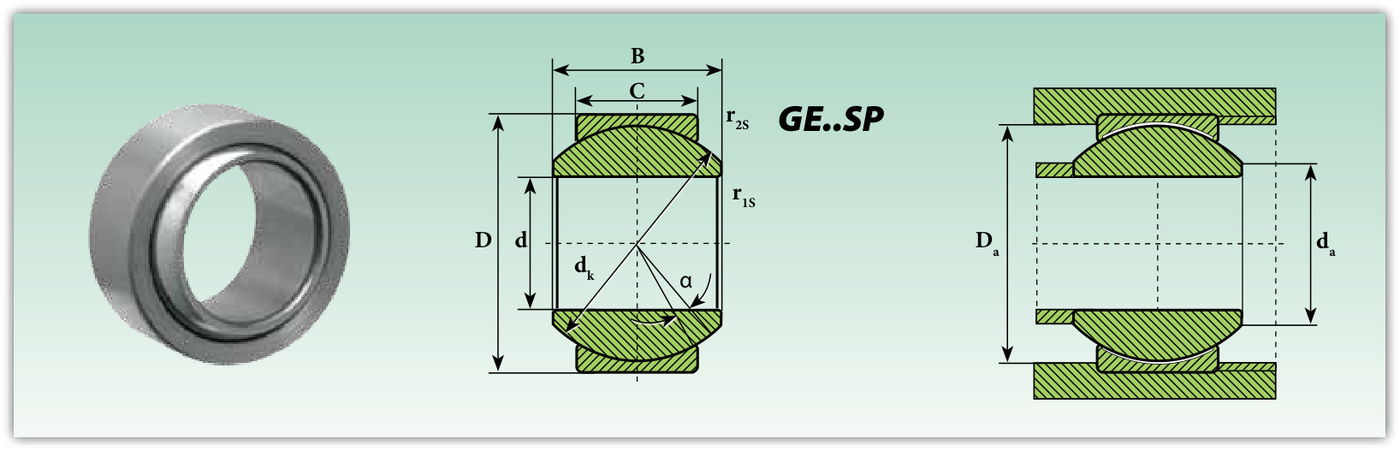

Конструкция и обозначения размеров (GE..SP)

Размерный ряд: Сферические радиальные шарниры без прокладок (GE..SP)

Показано 12 из 12
ОбозначениеИсполнениеДиаметр отверстия d (H7), ммДиаметр шарика dk, ммШирина внутреннего кольца B, ммШирина наружного кольца C, ммНаружный диаметр D, ммУгол опрокидывания α, °Монтажный размер da max, ммМонтажный размер Da min, ммРасстояние от краёв r1s min, ммРасстояние от краёв r2s min, ммРадиальный зазор, от, ммРадиальный зазор, до, ммДинамическая грузоподъёмность C, кНСтатическая грузоподъёмность C0, кНМасса, кг
GE 5 SPБез прокладок511,118613137,79,80,300,300,0060,0356150,006
GE 6 SPБез прокладок612,7096,7516138,911,50,300,300,0060,0357,6519,30,010
GE 8 SPБез прокладок815,88129191410,3140,300,300,0060,03512,9320,018
GE 10 SPБез прокладок1019,051410,5221312,9170,300,300,0060,03518450,027
GE 12 SPБез прокладок1222,231612261315,419,50,300,300,0060,03524600,043
GE 14 SPБез прокладок1425,401913,5281616,822,50,300,300,0060,0353176,50,055
GE 16 SPБез прокладок1628,582115321519,325,50,300,300,0060,0353996,50,08
GE 18 SPБез прокладок1831,752316,5351521,828,50,300,300,0060,03547,51180,10
GE 20 SPБез прокладок2034,932518401424,331,50,300,600,0060,035571400,15
GE 22 SPБез прокладок2238,102820421525,8340,300,600,0060,035681700,18
GE 25 SPБез прокладок2542,853122471529,538,50,300,600,0060,035852120,24
GE 30 SPБез прокладок3050,803725551734,8460,300,600,0060,0351142850,38
Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 76 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
