Сферические шарниры с угловым контактом (GAC..SP) ISB
Серия GAC..SP: сферические шарниры с угловым контактом. Скользящее соединение: сталь/PTFE. Диаметр отверстия от 25 до 200 мм, типоразмеров в таблице: 29.
Технические характеристики и основные области применения похожи на сферы, приведенные для типа GAC..S и GAC.. CP. Если применяются в паре, могут переносить двухсторонние осевые нагрузки.
Сферические шарниры, не требующие техобслуживания, не требуют смазывания, потому как имеют слои скольжения, изготовленные из ткани PTFE (политетрафторэтилен). Данный тип материала создает поверхность скольжения внешнего кольца и имеет двойную функцию; помимо восприятия нагрузок, служит смазкой. Сферические шарниры, не требующие технического обслуживания, благодаря низким коэффициентам трения и способности полностью использовать динамическую нагрузку C, используются тогда, когда предоставляется необходимость продолжительности в работе и невозможно использовать подшипники с парой трения металлического скольжения (сталь/сталь). Данный тип шарниров также разделен на три категории, в зависимости от направления действующих нагрузок, то есть: радиальные, осевые, и с угловым контактом.
Сферические шарниры с угловым контактом (не требующие технического обслуживания), имеют подкладные кольца и стальной вал из стали для подшипников качения, закаленные и прецизионно обработанные; внутренняя сферическая полая поверхность скольжения, расположенная наискосок в подкладном кольце, покрыта тканью PTFE, а поверхность скольжения кольца для вала - хромированная. Все отдельные компоненты изготовлены и приспособлены к соответствующим ответным частям, поэтому они не могут взаимозаменяться. Сферические шарниры с угловым контактом имеют такую же пару трения скольжения, как и радиальные сферические шарниры, а их монтажные размеры имеют значения, равные коническим роликовым подшипникам серии 320… Предназначены для поглощения комбинированных нагрузок, если установлены парами, способны выдерживать высокие нагрузки во всех направлениях.
Скользящее соединение: сталь/PTFE.
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316).
- Скользящее соединение: сталь/PTFE
- Смазка: не требуется
- Рабочая температура, °C: -40 … +150
- На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316)
| Изделий в серии | 29 |

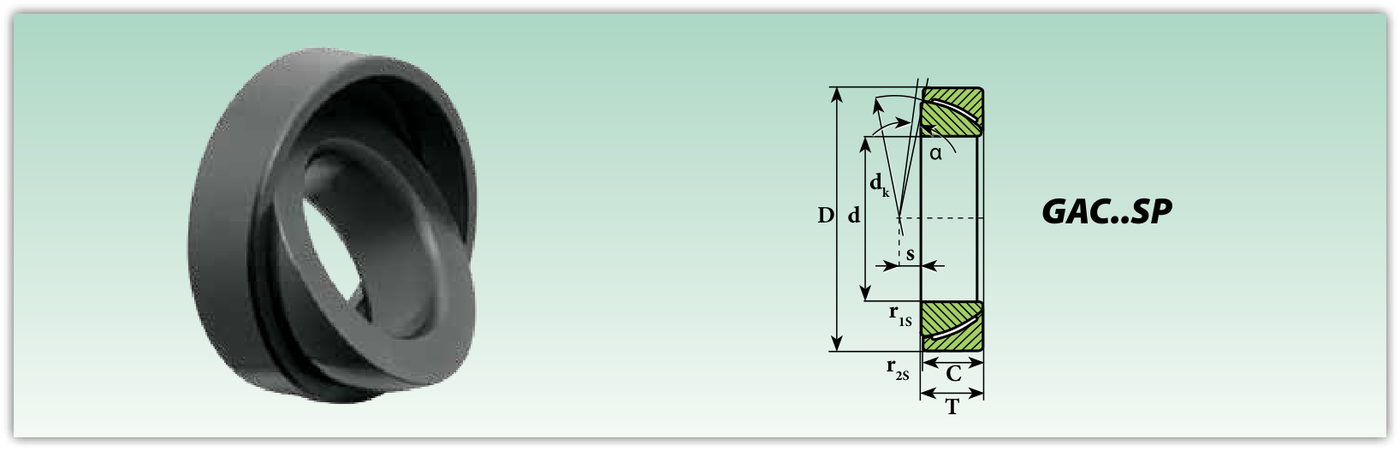

Чертежи и схемы
Размерный ряд: Сферические шарниры с угловым контактом (GAC..SP)
| Обозначение | Диаметр отверстия d, мм | Диаметр шарика dk, мм | C, мм | Наружный диаметр D, мм | s, мм | T, мм | Угол опрокидывания α, ° | Расстояние от краёв r1s min, мм | Расстояние от краёв r2s min, мм | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GAC 25 SP | 25 | 42 | 14 | 47 | 0,6 | 15 | 2,5 | 0,6 | 0,2 | 75 | 149 | 0,15 |
| GAC 28 SP | 28 | 47 | 15 | 52 | 1 | 16 | 2 | 1 | 0,3 | 90 | 179 | 0,19 |
| GAC 30 SP | 30 | 49,5 | 15 | 55 | 1,3 | 17 | 4,5 | 1 | 0,3 | 95 | 188 | 0,21 |
| GAC 32 SP | 32 | 52 | 16 | 58 | 2 | 17 | 2 | 1 | 0,3 | 106 | 211 | 0,24 |
| GAC 35 SP | 35 | 55,5 | 16 | 62 | 2,1 | 18 | 4 | 1 | 0,3 | 117 | 234 | 0,27 |
| GAC 40 SP | 40 | 62 | 17 | 68 | 2,8 | 19 | 3,5 | 1 | 0,3 | 139 | 277 | 0,33 |
| GAC 45 SP | 45 | 68,5 | 18 | 75 | 3,5 | 20 | 3 | 1 | 0,3 | 162 | 324 | 0,42 |
| GAC 50 SP | 50 | 74 | 19 | 80 | 4,3 | 20 | 1,5 | 1 | 0,3 | 185 | 370 | 0,46 |
| GAC 55 SP | 55 | 82 | 20 | 90 | 5 | 23 | 4 | 1,5 | 0,6 | 216 | 432 | 0,65 |
| GAC 60 SP | 60 | 88,5 | 21 | 95 | 5,7 | 23 | 2,5 | 1,5 | 0,6 | 245 | 489 | 0,71 |
| GAC 65 SP | 65 | 93,5 | 22 | 100 | 6,5 | 23 | 1 | 1,5 | 0,6 | 271 | 542 | 0,76 |
| GAC 70 SP | 70 | 102 | 23 | 110 | 7,2 | 25 | 2 | 1,5 | 0,6 | 309 | 618 | 1,04 |
| GAC 75 SP | 75 | 107 | 24 | 115 | 7,9 | 25 | 1 | 1,5 | 0,6 | 339 | 676 | 1,12 |
| GAC 80 SP | 80 | 115 | 25,5 | 125 | 8,6 | 29 | 3,5 | 1,5 | 0,6 | 387 | 772 | 1,54 |
| GAC 85 SP | 85 | 122 | 26,5 | 130 | 9,4 | 29 | 2 | 1,5 | 0,6 | 426 | 851 | 1,61 |
| GAC 90 SP | 90 | 128,5 | 28 | 140 | 10,1 | 32 | 3,5 | 2 | 0,6 | 474 | 948 | 2,09 |
| GAC 95 SP | 95 | 135 | 29,5 | 145 | 10,8 | 32 | 2 | 2 | 0,6 | 525 | 1.049 | 2,22 |
| GAC 100 SP | 100 | 141 | 31 | 150 | 11,6 | 32 | 0,5 | 2 | 0,6 | 577 | 1.151 | 2,34 |
| GAC 105 SP | 105 | 148 | 32,5 | 160 | 12,3 | 35 | 2 | 2 | 0,6 | 634 | 1.267 | 2,93 |
| GAC 110 SP | 110 | 155 | 34 | 170 | 13 | 38 | 3 | 2,5 | 0,6 | 695 | 1.380 | 3,68 |
| GAC 120 SP | 120 | 168 | 37 | 180 | 14,5 | 38 | 0,5 | 2,5 | 0,6 | 820 | 1.630 | 3,97 |
| GAC 130 SP | 130 | 188 | 43 | 200 | 18 | 45 | 1 | 2,5 | 0,6 | 1.060 | 2.130 | 5,92 |
| GAC 140 SP | 140 | 198 | 43 | 210 | 19 | 45 | 1 | 2,5 | 0,6 | 1.120 | 2.240 | 6,33 |
| GAC 150 SP | 150 | 211 | 46 | 225 | 20 | 48 | 1 | 3 | 1 | 1.280 | 2.550 | 8,01 |
| GAC 160 SP | 160 | 225 | 49 | 240 | 20 | 51 | 1 | 3 | 1 | 1.445 | 2.900 | 9,42 |
| GAC 170 SP | 170 | 246 | 55 | 260 | 21 | 57 | 1 | 3 | 1 | 1.780 | 3.560 | 12,30 |
| GAC 180 SP | 180 | 260 | 61 | 280 | 21 | 64 | 1 | 3 | 1 | 2.090 | 4.170 | 17,40 |
| GAC 190 SP | 190 | 275 | 62 | 290 | 26 | 64 | 0,5 | 3 | 1 | 2.250 | 4.490 | 18,20 |
| GAC 200 SP | 200 | 290 | 66 | 310 | 26 | 70 | 1,5 | 3 | 1 | 2.520 | 5.040 | 22,50 |
