Шарнирная головка со встроенным подшипником с двойным рядом шариков с кромкой (TSM..BB-E) ISB
Серия TSM..BB-E: шарнирная головка со встроенным подшипником с двойным рядом шариков с кромкой. Сталь/сталь.
Корпус: кованая сталь; закаленная дорожка подшипника, выровненная; накатанная резьба; оцинкованная поверхность, без шестивалентного хрома. Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное. Смазка: консистентная смазка для высокоскоростных подшипников. Рабочая температура: от -45°C до +120°C. Радиальный зазор подшипника: 10 ÷ 30 мкм.
Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.
Корпус шарнирных головок серии TSM..BB и TSF..BB оснащен встроенным подшипником с двойным рядом шариков автоматического выравнивания, самосмазывающимся смазкой для высоких скоростей. В сериях TSM..BB-O и TSF..BB-O шарики установлены на корпусе, а не на внутреннем кольце. Серии TSM..BB-E и TSF..BB-E отличаются наличием кромки вначале резьбы. Серии TSM..BB, TSF..BB, TSM..BB-O, TSF..BB-O, TSM..BB-E и TSF..BB-E производятся с внутренней и внешней резьбой, правой или левой, метрической или дюймовой.
сталь/сталь.
Наружная резьба, подшипник с боковыми защитными шайбами.
Корпус: кованая сталь; закаленная дорожка подшипника, выровненная; накатанная резьба; оцинкованная поверхность, без шестивалентного хрома.
Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное.
Смазка: консистентная смазка для высокоскоростных подшипников.
Рабочая температура: от -45°C до +120°C.
Радиальный зазор подшипника: 10 ÷ 30 µм.
Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L”.
- сталь/сталь
- Смазка: требуется обслуживание (смазывание)
- Рабочая температура, °C: -45 … +120
Исполнения и обозначения
| -00 | длинная резьба |
| -01 | короткая резьба |
| Изделий в серии | 16 |

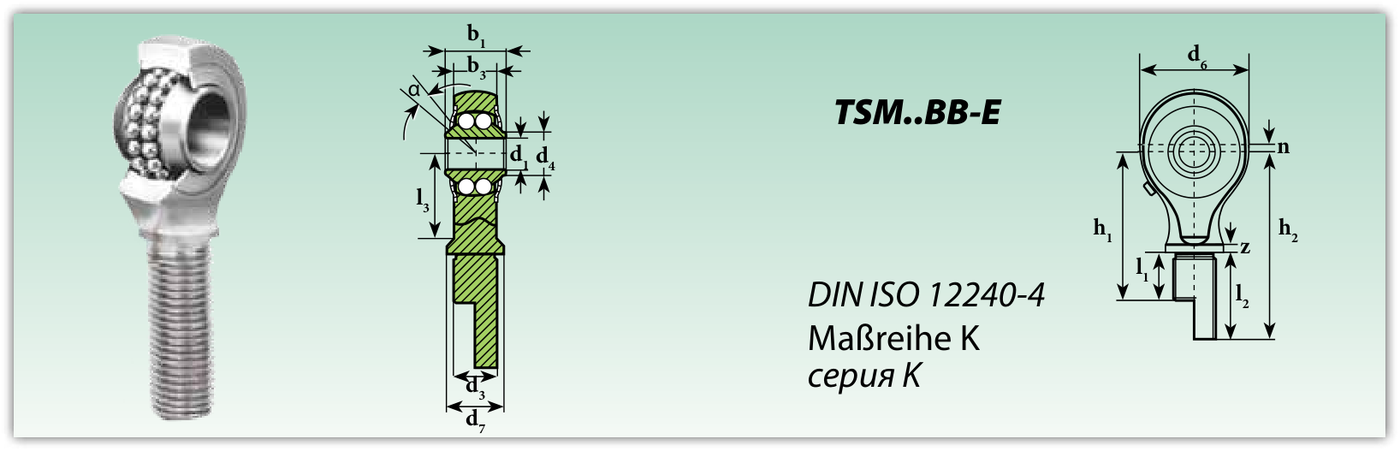

Чертежи и схемы
Размерный ряд: Шарнирная головка со встроенным подшипником с двойным рядом шариков с кромкой (TSM..BB-E)
| Обозначение | d1, мм | Резьба d3 | d4, мм | d6, мм | d7, мм | b1, мм | b3, мм | l1, мм | l2, мм | l3, мм | h1, мм | h2, мм | u, мм | z, мм | Угол опрокидывания α, ° | Коэффициент расчёта Y | Коэффициент расчёта Y0 | Предельная скорость Nmax, мин⁻¹ | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSM 05-00 BB-E | 5 | M8x1 | 7,5 | 19 | 12 | 12 | 8 | — | 39,5 | 13 | — | 57 | 1,5 | 2,5 | 7,0 | 1,51 | 1,58 | 1380 | 1,62 | 0,49 | 0,037 |
| TSM 05-01 BB-E | 5 | M8x1 | 7,5 | 19 | 12 | 12 | 8 | 16 | — | 13 | 33,5 | — | 1,5 | 2,5 | 7,0 | 1,51 | 1,58 | 1380 | 1,62 | 0,49 | 0,033 |
| TSM 06-00 BB-E | 6 | M10X1 | 8,5 | 24 | 14 | 14 | 10 | — | 42,5 | 17 | — | 64 | 1,5 | 2,5 | 10,5 | 1,28 | 1,34 | 1330 | 2,45 | 0,77 | 0,062 |
| TSM 06-01 BB-E | 6 | M10X1 | 8,5 | 24 | 14 | 14 | 10 | 19 | — | 17 | 40,5 | — | 1,5 | 2,5 | 10,5 | 1,28 | 1,34 | 1330 | 2,45 | 0,77 | 0,057 |
| TSM 08-00 BB-E | 8 | M12x1,5 | 11,0 | 30 | 17 | 15 | 10 | — | 46,5 | 20 | — | 72 | 2,0 | 2,5 | 8,5 | 1,9 | 1,81 | 1250 | 2,6 | 0,98 | 0,097 |
| TSM 08-01 BB-E | 8 | M12x1,5 | 11,0 | 30 | 17 | 15 | 10 | 23 | — | 20 | 48,5 | — | 2,0 | 2,5 | 8,5 | 1,9 | 1,81 | 1250 | 2,6 | 0,98 | 0,088 |
| TSM 10-00 BB-E | 10 | M14x1,5 | 13,5 | 36 | 19 | 20 | 14 | — | 49,5 | 28 | — | 82 | 2,5 | 2,5 | 9,5 | 1,69 | 1,77 | 1150 | 5,15 | 1,96 | 0,168 |
| TSM 10-01 BB-E | 10 | M14x1,5 | 13,5 | 36 | 19 | 20 | 14 | 26 | — | 28 | 58,5 | — | 2,5 | 2,5 | 9,5 | 1,69 | 1,77 | 1150 | 5,15 | 1,96 | 0,154 |
| TSM 12-00 BB-E | 12 | M16x1,5 | 15,0 | 40 | 21 | 20 | 14 | — | 53,5 | 31 | — | 90 | 3,0 | 2,5 | 7,5 | 1,81 | 1,90 | 1050 | 5,35 | 2,06 | 0,226 |
| TSM 12-01 BB-E | 12 | M16x1,5 | 15,0 | 40 | 21 | 20 | 14 | 29 | — | 31 | 65,5 | — | 3,0 | 2,5 | 7,5 | 1,81 | 2,17 | 1050 | 5,35 | 2,06 | 0,204 |
| TSM 15-00 BB-E | 15 | M20x1,5 | 18,5 | 42 | 26 | 20 | 14 | — | 62,5 | 30 | — | 100 | 3,0 | 2,5 | 6,5 | 2,07 | 2,17 | 980 | 5,49 | 3,28 | 0,310 |
| TSM 15-01 BB-E | 15 | M20x1,5 | 18,5 | 42 | 26 | 20 | 14 | 36 | — | 30 | 73,5 | — | 3,0 | 2,5 | 6,5 | 2,07 | 2,46 | 980 | 5,49 | 3,28 | 0,273 |
| TSM 17-00 BB-E | 17 | M20x1,5 | 21,0 | 48 | 26 | 22 | 16 | — | 62,5 | 36 | — | 105 | 3,5 | 2,5 | 7,0 | 2,35 | 2,46 | 870 | 5,58 | 2,685 | 0,401 |
| TSM 17-01 BB-E | 17 | M20x1,5 | 21,0 | 48 | 26 | 22 | 16 | 36 | — | 36 | 78,5 | — | 3,5 | 2,5 | 7,0 | 2,35 | 2,46 | 870 | 5,58 | 2,685 | 0,354 |
| TSM 20-00 BB-E | 20 | M24x1,5 | 24,0 | 56 | 30 | 24 | 18 | — | 68,5 | 41 | — | 117 | 3,5 | 3,0 | 5,5 | 2,76 | 2,90 | 780 | 6,17 | 3,15 | 0,587 |
| TSM 20-01 BB-E | 20 | M24x1,5 | 24,0 | 56 | 30 | 24 | 18 | 41 | — | 41 | 89,5 | — | 3,5 | 3,0 | 5,5 | 2,76 | 2,90 | 780 | 6,17 | 3,15 | 0,519 |
