Шарнирные головки (TSF) ISB
Серия TSF: шарнирные головки. Скользящее соединение: сталь/бронза. Диаметр отверстия от 5 до 30 мм, типоразмеров в таблице: 20.
Шарнирные головки, изготовленные из стали C45 (оцинкованной) согласно стандарту DIN 648 серия К. Длинная резьба расположена во внутренней части стержня. Сферический шарнир требует обслуживания, посредством воронкообразной масленки на корпусе или через отверстие в корпусе (для серии TSF). Предназначены для обычных применений (переменные нагрузки - односторонние, медленные вращательные движения, углы качения от средних до больших). Также предназначены для соединения с устройствами движения и цепями для передачи движения. Поставляются с резьбой CETOP 1).
Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.
Шарнирные головки серии TSF - TSM, изготавливаются с правой и с левой резьбой, с парой трения сталь/бронза и сталь/ PTFE; главным образом данные изделия находят применение в: пневматических цилиндрах, кривошипно-шатунных механизмах, станках для печати и этикетировочных машинах, упаковочных машинах, наполнительном оборудовании и устройствах механического управления. Могут поставляться из нержавеющей стали (корпус AISI 304 и внутреннее кольцо AISI 440 C), особенно предназначены для применения в пищевой, химической/фармацевтической промышленности, при наличии окисляющих или коррозийных жидкостей (вода, кислоты и т.п.).
Скользящее соединение: сталь/бронза.
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304).
Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L” (например: TSFL..); 2) Тип с резьбой CETOP; * Минимальная длина.
- Скользящее соединение: сталь/бронза
- Смазка: требуется обслуживание (смазывание)
- На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
Исполнения и обозначения
| L | левая резьба (например: TSFL..) |
| Изделий в серии | 20 |

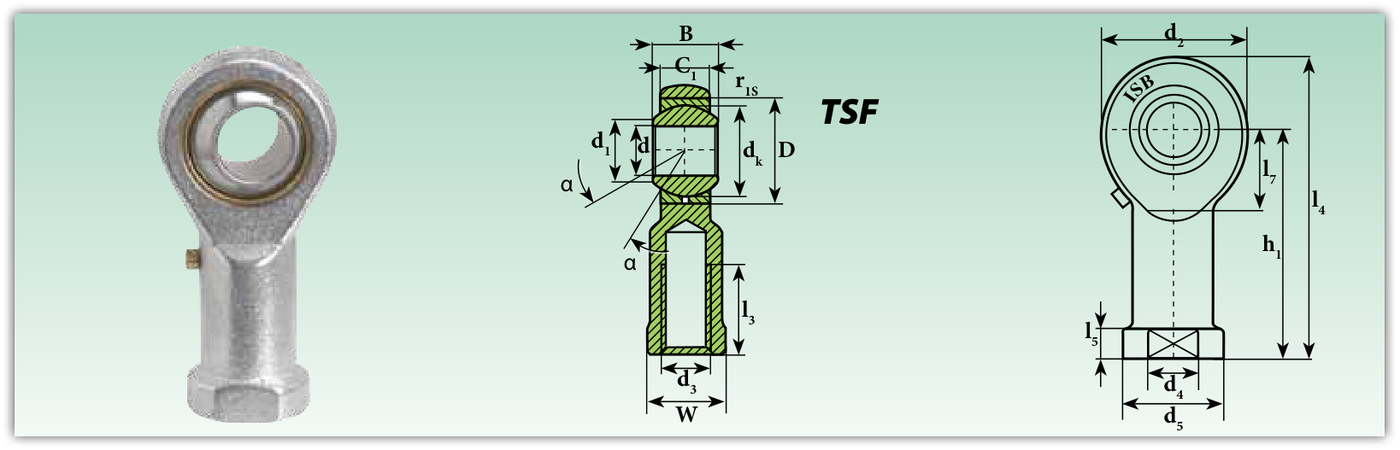

Чертежи и схемы
Размерный ряд: Шарнирные головки (TSF)
| Обозначение | Диаметр отверстия d (H7), мм | d1, мм | d2, мм | Резьба d3 | d4, мм | d5, мм | Диаметр шарика dk, мм | B, мм | C1, мм | Наружный диаметр D, мм | h1, мм | l3, мм | l4, мм | l5, мм | l7, мм | W, мм | Угол опрокидывания α, ° | Расстояние от краёв r1s min, мм | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Масса, кг | Примечание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSF 5 | 5 | 7,7 | 16 | M 5x0,8 | 9 | 11 | 11,11 | 8 | 6 | 13 | 27 | 14 | 35 | 4 | 10 | 9 | 13 | 0,3 | 3,25 | 4,1 | 0,016 | — |
| TSF 6 | 6 | 9 | 18 | M 6x1 | 10 | 13 | 12,70 | 9 | 6,75 | 16 | 30 | 14 | 39 | 5 | 11 | 11 | 13 | 0,3 | 4,3 | 5,3 | 0,022 | — |
| TSF 8 | 8 | 10,4 | 22 | M 8x1,25 | 12,5 | 16 | 15,88 | 12 | 9 | 19 | 36 | 17 | 47 | 5 | 13 | 14 | 14 | 0,3 | 6,8 | 9,2 | 0,03 | — |
| TSF 10 | 10 | 12,9 | 26 | M 10x1,5 | 15 | 19 | 19,05 | 14 | 10,5 | 22 | 43 | 21 | 56 | 6,5 | 15 | 17 | 13 | 0,3 | 10 | 12 | 0,08 | — |
| TSF 10.1 | 10 | 12,9 | 26 | M 10x1,25 | 15 | 19 | 19,05 | 14 | 10,5 | 22 | 43 | 21 | 56 | 6,5 | 15 | 17 | 13 | 0,3 | 10 | 12 | 0,08 | Тип с резьбой CETOP |
| TSF 12 | 12 | 15,4 | 30 | M 12x1,75 | 17,5 | 22 | 22,23 | 16 | 12 | 26 | 50 | 24 | 65 | 6,5 | 17 | 19 | 13 | 0,3 | 13 | 17 | 0,12 | — |
| TSF 12.1 | 12 | 15,4 | 30 | M 12x1,25 | 17,5 | 22 | 22,23 | 16 | 12 | 26 | 50 | 24 | 65 | 6,5 | 17 | 19 | 13 | 0,3 | 13 | 17 | 0,12 | Тип с резьбой CETOP |
| TSF 14 | 14 | 16,9 | 34 | M 14x2 | 20 | 25 | 25,40 | 19 | 13,5 | 28 | 57 | 27 | 74 | 8 | 18 | 22 | 16 | 0,3 | 17 | 22 | 0,14 | — |
| TSF 14.1 | 14 | 16,9 | 34 | M 14x1,5 | 20 | 25 | 25,40 | 19 | 13,5 | 28 | 57 | 27 | 74 | 8 | 18 | 22 | 16 | 0,3 | 17 | 22 | 0,14 | Тип с резьбой CETOP |
| TSF 15 | 15 | 18,12 | 36 | M 14x2 | 22 | 26 | 26,99 | 20 | 14 | — | 61 | 30 | 79 | 8 | — | 22 | — | 0,3 | 19 | 26 | 0,18 | — |
| TSF 16 | 16 | 19,4 | 40 | M 16x2 | 22 | 27 | 28,58 | 21 | 15 | 32 | 64 | 33 | 83 | 8 | 23 | 22 | 15 | 0,3 | 21 | 28 | 0,22 | — |
| TSF 16.1 | 16 | 19,4 | 40 | M 16x1,5 | 22 | 27 | 28,58 | 21 | 15 | 32 | 64 | 33 | 83 | 8 | 23 | 22 | 15 | 0,3 | 21 | 28 | 0,22 | Тип с резьбой CETOP |
| TSF 17 | 17 | 20,6 | 42 | M 16x1,5 | 25 | 31 | 30,16 | 22 | 16 | — | 67 | 34 | 88 | 10 | — | 27 | 15 | 0,3 | 22 | 30 | 0,26 | — |
| TSF 18 | 18 | 21,9 | 44 | M 18x1,5 | 25 | 31 | 31,75 | 23 | 16,5 | 35 | 71 | 36 | 92 | 10 | 25 | 27 | 15 | 0,3 | 26 | 34 | 0,32 | — |
| TSF 20 | 20 | 24,4 | 50 | M 20x1,5 | 27,5 | 34 | 34,93 | 25 | 18 | 40 | 77 | 40 | 100 | 10 | 26 | 30 | 14 | 0,3 | 31 | 40 | 0,42 | — |
| TSF 22 | 22 | 25,8 | 50 | M 22x1,5 | 30 | 37 | 38,10 | 28 | 20 | 42 | 84 | 43 | 109 | 12 | 29 | 32 | 15 | 0,3 | 38 | 50 | 0,61 | — |
| TSF 25 | 25 | 29,6 | 60 | M 24x2 | 33,5 | 42 | 42,85 | 31 | 22 | 47 | 94 | 48 | 124 | 12 | 32 | 36 | 15 | 0,3 | 47 | 63 | 0,81 | — |
| TSF 28 | 28 | 32,3 | 66 | M 27x2 | 37 | 46 | 47,59 | 35 | 25 | — | 103 | 53 | 136 | 12 | 34 | 41 | 15 | 0,3 | 59 | 81 | 1,20 | — |
| TSF 30 | 30 | 34,8 | 70 | M 30x2 | 40 | 50 | 50,80 | 37 | 25 | 55 | 110 | 56 | 145 | 15 | 37 | 41 | 17 | 0,3 | 63 | 86 | 1,40 | — |
| TSF 30.1 | 30 | 34,8 | 70 | M 27x2 | 40 | 50 | 50,80 | 37 | 25 | 55 | 110 | 60 | 145 | 15 | 37 | 41 | 17 | 0,3 | 63 | 86 | 1,40 | Тип с резьбой CETOP |
