Осевые сферические шарниры (GX..CP) ISB

Серия GX..CP: осевые сферические шарниры. Скользящее соединение: твердый хром/PTFE. Диаметр отверстия от 10 до 360 мм, типоразмеров в таблице: 28.

Технические характеристики и основные области применения похожи на сферы, приведенные для типа GE..C. Особенно подходят при наличии минимальных движений но с сильными нагрузками. Подкладное кольцо, начиная от диаметра размером 160 мм не закаленное

Сферические шарниры, не требующие техобслуживания, не требуют смазывания, потому как имеют слои скольжения, изготовленные из ткани PTFE (политетрафторэтилен). Данный тип материала создает поверхность скольжения внешнего кольца и имеет двойную функцию; помимо восприятия нагрузок, служит смазкой. Сферические шарниры, не требующие технического обслуживания, благодаря низким коэффициентам трения и способности полностью использовать динамическую нагрузку C, используются тогда, когда предоставляется необходимость продолжительности в работе и невозможно использовать подшипники с парой трения металлического скольжения (сталь/сталь). Данный тип шарниров также разделен на три категории, в зависимости от направления действующих нагрузок, то есть: радиальные, осевые, и с угловым контактом.

Осевые сферический шарниры (не требующие технического обслуживания), представляют контактные поверхности скольжения в вале с подкладными кольцами, расположенными под углом по отношению к оси шарнира; хромированная поверхность имеет форму колпака и расположенная в зоне скольжения, имеющей форму сферического гнезда, покрытого тканью PTFE. Для размеров отверстия до 140 мм, шарниры производятся из стали для подшипников качения, закаленные, с отделкой, осуществленной прецизионными инструментами. Сферические осевые шарниры по своей конструкции, предназначены для поглощения односторонних нагрузок, главным образом в осевом направлении. Под нагрузкой осуществляется расширение диаметра подкладного кольца; для решения данной задачи, можно использовать закрытое гнездо с правильно рассчитанными размерами, служащее контрастом и позволяет использовать все качества осевого сферического шарнира. Все отдельные компоненты шарниров изготовлены и приспособлены к соответствующим ответным частям, поэтому они не могут взаимозаменяться.

Скользящее соединение: твердый хром/PTFE.

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316).

Скользящее соединение: твердый хром/PTFE
Смазка: не требуется
Рабочая температура, °C: -50 … +150
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316)

Изделий в серии

28 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

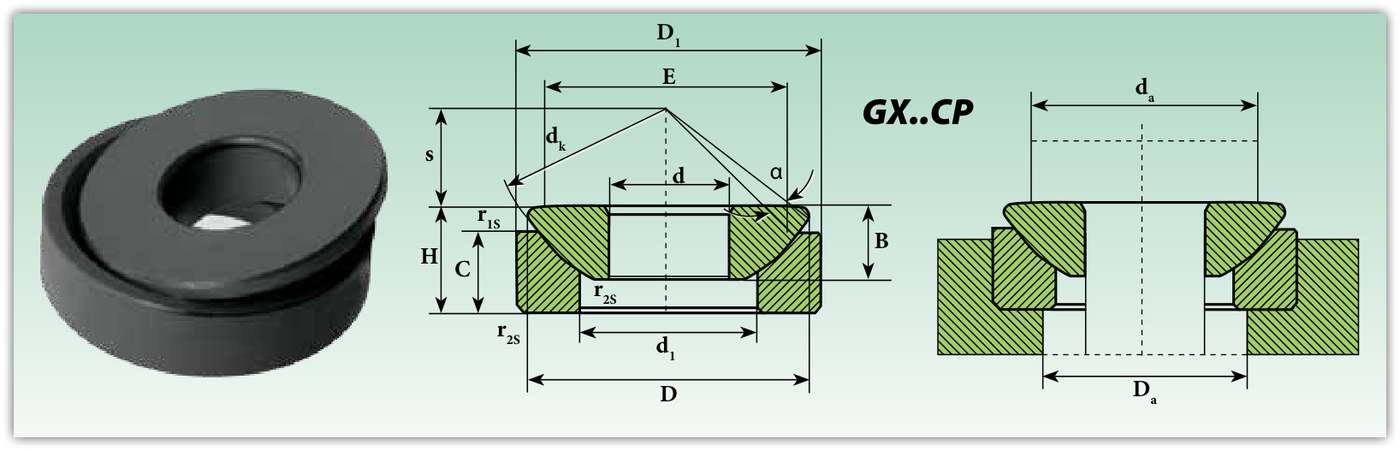

Конструкция и обозначения размеров (GX..CP)

Размерный ряд: Осевые сферические шарниры (GX..CP)

Показано 28 из 28

Обозначение	Диаметр отверстия d, мм	d1, мм	Диаметр шарика dk, мм	B, мм	C, мм	Наружный диаметр D, мм	D1, мм	E, мм	H, мм	s, мм	Угол опрокидывания α, °	Монтажный размер da min, мм	Монтажный размер Da min, мм	Расстояние от краёв r1s min, мм	Расстояние от краёв r2s min, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Масса, кг
GX 10 CP	10	15,5	32	7,5	7	27,5	30	21	9,5	7	10	21	18,5	0,6	0,2	40	81	0,04
GX 12 CP	12	18	37	9,5	9,3	32	35	24	13	8	9	24	21,5	0,6	0,2	56	112	0,07
GX 15 CP	15	22,5	45	11	10,8	38,9	42	29	15	10	7	29	26	0,6	0,2	79	160	0,12
GX 17 CP	17	27	50	11,8	11,2	43,4	47	34	16	11	6	34	30,5	0,6	0,2	92	186	0,16
GX 20 CP	20	31	60	14,5	13,8	50	55	40	20	12,5	6	40	38	1	0,3	127	255	0,25
GX 25 CP	25	34,5	66	16,5	16,7	57,5	62	45	22,5	14	7	45	39	1	0,3	203	407	0,38
GX 30 CP	30	42	80	19	19	69	75	56	26	17,5	6	56	49	1	0,3	275	551	0,65
GX 35 CP	35	50,5	98	22	20,7	84	90	66	28	22	6	66	57	1	0,3	403	806	1
GX 40 CP	40	59	114	27	21,5	98	105	78	32	24,5	6	78	64	1	0,3	540	1.080	1,6
GX 45 CP	45	67	130	31	25,5	112	120	89	36,5	27,5	6	89	74	1	0,3	730	1.470	2,4
GX 50 CP	50	70	140	33,5	30,5	122,5	130	98	42,5	30	5	98	75	1	0,3	840	1.670	3,3
GX 60 CP	60	84	160	37	34	140	150	108	45	35	7	108	92	1	0,3	1.140	2.280	4,5
GX 70 CP	70	94,5	170	42	36,5	149,5	160	121	50	35	6	121	102	1	0,3	1.370	2.275	5,5
GX 80 CP	80	107,5	194	43,5	38	168	180	130	50	42,5	6	130	115	1	0,3	1.700	3.410	7
GX 100 CP	100	127	220	51	46	195,5	210	155	59	45	7	155	141	1	0,3	1.940	3.890	10,5
GX 120 CP	120	145	245	53,5	50	214	230	170	64	52,5	8	170	162	1	0,3	2.170	4.560	13
GX 140 CP	140	177	272	61	54	244	260	198	72	52,5	6	198	187	1,5	0,6	2.700	5.440	18
GX 160 CP	160	200	310	66	58	272	290	213	77	65	7	213	211	1,5	0,6	3.265	6.250	23
GX 180 CP	180	225	335	74	62	300	320	240	86	67,5	8	240	236	1,5	0,6	3.700	7.220	31
GX 200 CP	200	247	358	80	66	321	340	265	87	70	8	265	259	1,5	0,6	4.780	9.150	34
GX 220 CP	220	265	388	82	67	350	370	289	97	75	7	289	279	1,5	0,6	4.400	8.800	44,5
GX 240 CP	240	294	420	87	73	382	400	314	103	77,5	6	314	309	1,5	0,6	5.200	10.400	55
GX 260 CP	260	317	449	95	80	409	430	336	115	82,5	7	336	332	1,5	0,6	5.400	10.800	69
GX 280 CP	280	337	480	100	85	445	460	366	110	80	4	366	355	3	1	8.500	17.000	82
GX 300 CP	300	356	490	100	90	460	480	388	110	80	3,5	388	375	3	1	8.650	17.300	87
GX 320 CP	320	380	540	105	91	500	520	405	116	95	4	405	402	4	1,1	10.600	21.200	109
GX 340 CP	340	380	550	105	91	510	540	432	116	95	4	432	402	4	1,1	11.800	23.600	114
GX 360 CP	360	400	575	115	95	535	560	452	125	95	4	452	422	4	1,1	12.700	25.500	129

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 85 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
