Сферический шарнир со встроенным подшипником с двойным рядом шариков (GE..BBL) ISB
Серия GE..BBL: сферический шарнир со встроенным подшипником с двойным рядом шариков. Сталь/сталь. Диаметр отверстия от 8 до 50 мм, типоразмеров в таблице: 12.
Внешнее кольцо: сталь 100 Cr 6; закаленное, выровненное, с прокладками. Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное. Смазка: консистентная смазка для высокоскоростных подшипников. Радиальный зазор: 10 ÷ 30 мкм.
Сферические шарниры GE..BBH оборудованы встроенным подшипником с двойным рядом шариков, самосмазывающимся смазкой для высоких скоростей. Сферические шарниры GE..BBL способны переносить более легкие нагрузки по отношению к серии GE..BBH. Два ряда встроенных шариков расположены по центру на внутреннем кольце. Их исполнение изготовленно согласно стандартов DIN ISO 12240-4, серия K.
сталь/сталь.
GE..BBL — легкая серия.
Внешнее кольцо: сталь 100 Cr 6; закаленное, выровненное, с прокладками.
Внутреннее кольцо: сталь 100 Cr 6; закаленное, выровненное.
Смазка: консистентная смазка для высокоскоростных подшипников.
Радиальный зазор: 10 ÷ 30 µм.
- сталь/сталь
- Смазка: требуется обслуживание (смазывание)
- Рабочая температура, °C: -45 … +120
| Изделий в серии | 12 |

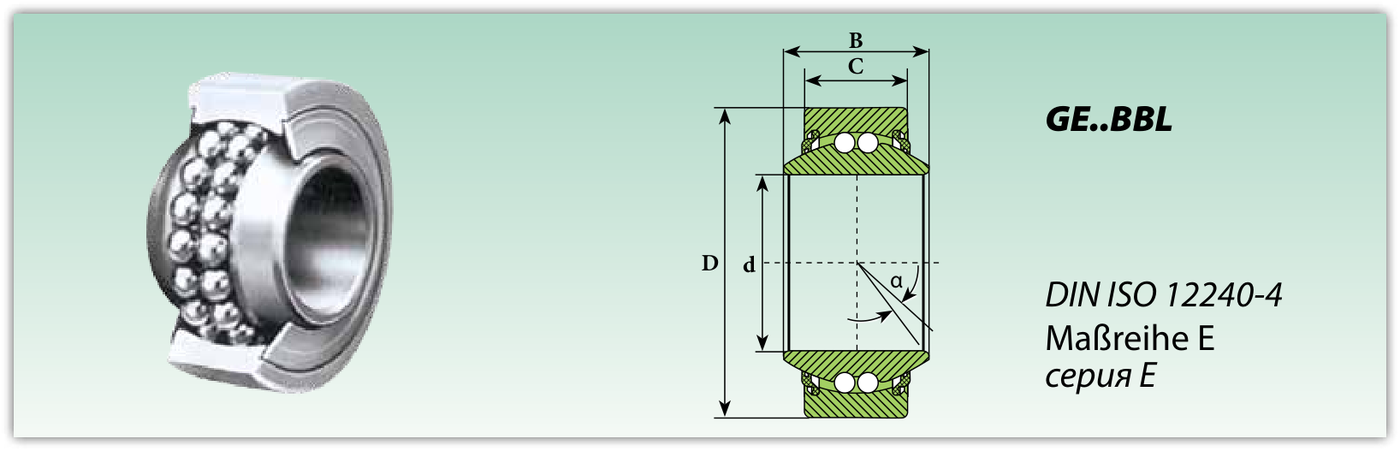

Чертежи и схемы
Размерный ряд: Сферический шарнир со встроенным подшипником с двойным рядом шариков (GE..BBL)
| Обозначение | Диаметр отверстия d, мм | Наружный диаметр D, мм | Ширина внутреннего кольца B, мм | Ширина наружного кольца C, мм | Угол опрокидывания α, ° | Коэффициент расчёта Y | Коэффициент расчёта Y0 | Предельная скорость Nmax, мин⁻¹ | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GE 08 BBL | 8 | 16 | 8 | 5 | 15 | 2,09 | 2,19 | 1400 | 0,25 | 0,10 | 0,006 |
| GE 10 BBL | 10 | 19 | 9 | 6 | 12 | 1,80 | 1,89 | 1350 | 0,75 | 0,25 | 0,010 |
| GE 12 BBL | 12 | 22 | 10 | 7 | 11 | 1,90 | 1,81 | 1200 | 0,80 | 0,30 | 0,015 |
| GE 15 BBL | 15 | 26 | 12 | 9 | 8 | 1,74 | 1,82 | 1100 | 1,10 | 0,40 | 0,024 |
| GE 17 BBL | 17 | 30 | 14 | 10 | 10 | 2,24 | 2,35 | 950 | 1,70 | 0,60 | 0,034 |
| GE 20 BBL | 20 | 35 | 16 | 12 | 9 | 2,21 | 2,31 | 900 | 1,70 | 0,75 | 0,057 |
| GE 25 BBL | 25 | 42 | 20 | 16 | 7 | 2,46 | 2,58 | 850 | 2,40 | 1,10 | 0,106 |
| GE 30 BBL | 30 | 47 | 22 | 18 | 6 | 2,35 | 2,24 | 750 | 3,50 | 1,50 | 0,121 |
| GE 35 BBL | 35 | 55 | 25 | 20 | 6 | 2,02 | 2,12 | 600 | 5,50 | 2,50 | 0,195 |
| GE 40 BBL | 40 | 62 | 28 | 22 | 7 | 2,24 | 2,35 | 480 | 7,50 | 3,00 | 0,266 |
| GE 45 BBL | 45 | 68 | 32 | 25 | 7 | 2,46 | 2,58 | 450 | 10,00 | 4,50 | 0,348 |
| GE 50 BBL | 50 | 75 | 35 | 28 | 6 | 2,35 | 2,24 | 450 | 11,50 | 5,00 | 0,464 |
