Вилки с резьбовыми отверстием (DIN 71752 - ISO 8140 CETOP) (FK) ISB

Серия FK: вилки с резьбовыми отверстием (DIN 71752 - ISO 8140 CETOP). Диаметр отверстия от 4 до 50 мм, типоразмеров в таблице: 49.

Вилки - это механические детали; предназначены для применения в пневматической, гидравлической и механической отраслях, в общем. Применение осуществляется в сочетании с другими изделиями, такими, как: стержни, зажимы, пружины, шрифты, шайбы и т.п. Вилки могут изготавливаться из различных материалов: сталь, нержавеющая сталь и алюминий, и имеют резьбу во внутренней части стержня (FK - FK..CN), а в модели FT, резьбы расположена во внешней части хвостовика.

Вилки - это механические соединительные компоненты, предназначенные для передачи статической нагрузки; изделия соответствуют стандарту DIN 71752, более подробно описываются в размерных таблицах, могут определяться по резьбе с соответствующим шагом. Каждому типу вилки соответствует стержень, со шпилькой или с пружинным зажимом, дополнительные принадлежности, выполняющие действие соединения вилки к механической части для силовой передачи. Приведенные выше изделия, как правило, изготавливаются из стали, но на заказ могут поставляться из алюминия или из нержавеющей стали (AISI 304). Изделия могут поставляться без отделки или с защитным гальваническим покрытием; также, вилки поставляются с мелким шагом резьбы (CETOP), или ex CNomo, специально предназначенные для винтовых отверстий для увеличенных размеров, обеспечивая увеличенное сопротивление и прочность. Для допусков и размеров см. соответствующие размерные таблицы.

На заказ, поставляются в исполнении из нерж. стали и алюминия.

Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L” (например: FKL..); 2) Тип с резьбой CETOP; 3) Допуск B13: +0,33 ≈ +0,15; 4) Допуск: +0,70 ≈ +0,15; 5) Допуск: ± 0,3; 6) Допуск: ± 0,4; FG= FG — мелкий шаг резьбы.

На заказ, поставляются в исполнении из нерж. стали и алюминия

Исполнения и обозначения

L	левая резьба (например: FKL..)
FG	мелкий шаг резьбы

Изделий в серии

Вилки с резьбовыми отверстием (DIN 71752 - ISO 8140 CETOP) (FK) ISB

49 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

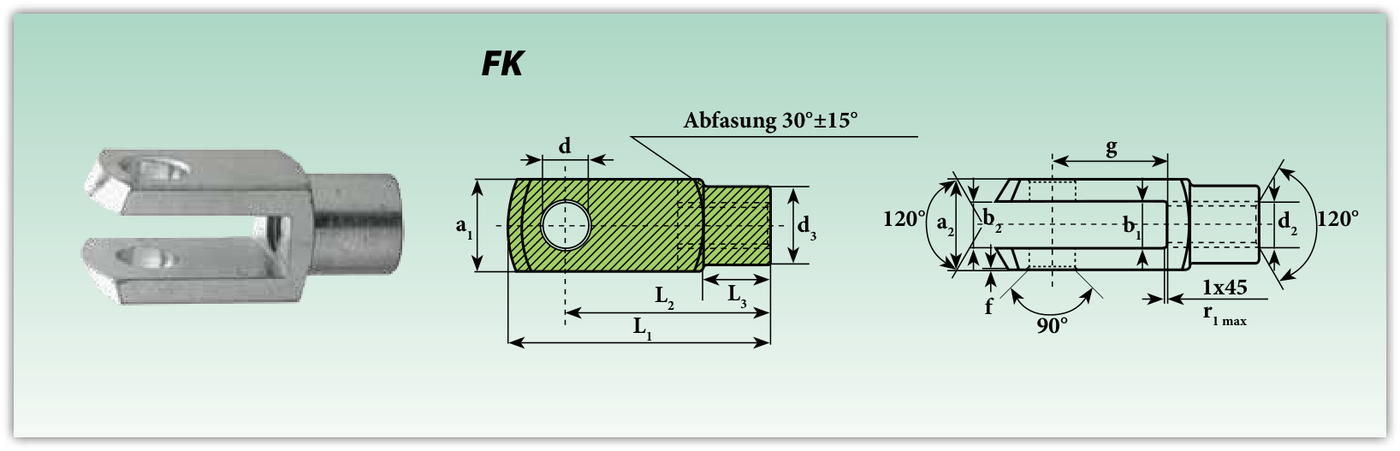

Чертежи и схемы

Размерный ряд: Вилки с резьбовыми отверстием (DIN 71752 - ISO 8140 CETOP) (FK)

Показано 49 из 49

Обозначение	Диаметр отверстия d (H9), мм	Резьба d2 (6H)	d3 (±0,3), мм	a1 (h11), мм	a2 (+0,30/-0,16), мм	b1 (B13), мм	b2, мм	f (±0,2), мм	g (±0,5), мм	L1 (±0,5), мм	L2, мм	L3 (±0,3), мм	r1 max (±0,5), мм	Масса, кг	Примечание
FK 4X8	4	M4 X 0,7	8	8	8	4	4	0,5	8	21	16	6	0,5	0,005	—
FK 4X16	4	M4 X 0,7	8	8	8	4	4	0,5	16	29	24	6	0,5	0,007	—
FK 5X10	5	M5 X 0,8	9	10	10	5	5	0,5	10	26	20	7,5	0,5	0,009	—
FK 5X20	5	M5 X 0,8	9	10	10	5	5	0,5	20	36	30	7,5	0,5	0,013	—
FK 6X12	6	M6 X 1,0	10	12	12	6	6	0,5	12	31	24	9	0,5	0,015	—
FK 6X24	6	M6 X 1,0	10	12	12	6	6	0,5	24	43	36	9	0,5	0,021	—
FK 8X16	8	M8 X 1,25	14	16	16	8	8	0,5	16	42	32	12	0,5	0,037	—
FK 8X16FG	8	M8 X 1,0	14	16	16	8	8	0,5	16	42	32	12	0,5	0,037	—
FK 8X32	8	M8 X 1,25	14	16	16	8	8	0,5	32	58	48	12	0,5	0,054	—
FK 8X32FG	8	M8 X 1,0	14	16	16	8	8	0,5	32	58	48	12	0,5	0,054	—
FK 10X20	10	M10 X 1,5	18	20	20	10	10	0,5	20	52	40	15	0,5	0,074	—
FK 10X20FG	10	M10 X 1,25	18	20	20	10	10	0,5	20	52	40	15	0,5	0,074	—
FK 10X40	10	M10 X 1,5	18	20	20	10	10	0,5	40	72	60	15	0,5	0,116	—
FK 10X40FG	10	M10 X 1,25	18	20	20	10	10	0,5	40	72	60	15	0,5	0,116	—
FK 12X24	12	M12 X 1,75	20	24	24	12	12	0,5	24	62	48	18	0,5	0,121	—
FK 12X24FG	12	M12 X 1,25	20	24	24	12	12	0,5	24	62	48	18	0,5	0,121	—
FK 12X48	12	M12 X 1,75	20	24	24	12	12	0,5	48	86	72	18	0,5	0,175	—
FK 12X48FG	12	M12 X 1,25	20	24	24	12	12	0,5	48	86	72	18	0,5	0,175	—
FK 14X28	14	M14 X 2,0	24	27	27	14	14	1	28	72	56	22,5	1	0,178	—
FK 14X28FG	14	M14 X 1,5	24	27	27	14	14	1	28	72	56	22,5	1	0,178	—
FK 14X56	14	M14 X 2,0	24	27	27	14	14	1	56	101	85	22,5	1	0,258	—
FK 14X56FG	14	M14 X 1,5	24	27	27	14	14	1	56	101	85	22,5	1	0,258	—
FK 16X32	16	M16 X 2,0	26	32	32	16	16	1	32	83	64	24	1	0,282	—
FK 16X32FG	16	M16 X 1,5	26	32	32	16	16	1	32	83	64	24	1	0,282	—
FK 16X64	16	M16 X 2,0	26	32	32	16	16	1	64	115	96	24	1	0,411	—
FK 16X64FG	16	M16 X 1,5	26	32	32	16	16	1	64	115	96	24	1	0,411	—
FK 18X36	18	M18 X 2,5	30	36	36	18	18	1	36	94	72	27	1,5	0,390	—
FK 18X36FG	18	M18 X 1,5	30	36	36	18	18	1	36	94	72	27	1,5	0,390	—
FK 20X40	20	M20 X 2,5	34	40	40	20	20	1	40	105	80	30	1,5	0,55	—
FK 20X40.1	20	M20 X 1,5	34	40	40	20	20	1	40	105	80	30	1,5	0,55	Тип с резьбой CETOP
FK 20X80	20	M20 X 2,5	34	40	40	20	20	1	80	145	120	30	1,5	0,8	—
FK 20X80FG	20	M20 X 1,5	34	40	40	20	20	1	80	145	120	30	1,5	0,8	—
FK 25X50	25	M24 X 3,0	42	50	50	25	25	1,5	50	132	100	36	1,5	1,1	—
FK 25X50.1	25	M24 X 2,0	42	50	50	25	25	1,5	50	132	100	36	1,5	1,1	Тип с резьбой CETOP
FK 28X56	28	M27 X 3,0	48	55	55	28	28	1,5	56	148	112	40	2	1,5	—
FK 28X56FG	28	M27 X 2,0	48	55	55	28	28	1,5	56	148	112	40	2	1,5	—
FK 30X54.1	30	M27 X 2,0	48	55	55	30	30	1,5	54	148	110	40	2	1,44	Тип с резьбой CETOP
FK 30X60	30	M30 X 3,5	52	60	60	30	30	1,5	60	160	120	42	2	1,97	—
FK 30X60FG	30	M30 X 2,0	52	60	60	30	30	1,5	60	160	120	42	2	1,97	—
FK 35X54.1	35	M36 X 2,0	60	70	70	35	35	2	54	188	144	54	3	2,93	Тип с резьбой CETOP
FK 35X72	35	M36 X 4,0	60	70	70	35	35	2	72	188	144	54	3	2,93	—
FK 35X72FG	35	M36 X 2,0	60	70	70	35	35	2	72	188	144	54	3	2,93	—
FK 36X72	36	M36 X 4,0	60	70	70	36	36	2	72	188	144	54	3	2,93	—
FK 36X72FG	36	M36 X 2,0	60	70	70	36	36	2	72	188	144	54	3	2,93	—
FK 40X84.1	40	M42 X 2,0	70	85	85	40	40	3	84	232	168	63,5	5	5,64	Тип с резьбой CETOP
FK 42X84	42	M42 X 4,5	70	85	85	42	42	3	84	232	168	63,5	5	5,34	—
FK 42X84FG	42	M42 X 2,0	70	85	85	42	42	3	84	232	168	63,5	5	5,34	—
FK 50X96	50	M48 X 5,0	82	96	96	50	50	3	96	265	192	73	5	7,86	—
FK 50X96.1	50	M48 X 2,0	82	96	96	50	50	3	96	265	192	73	5	7,86	Тип с резьбой CETOP

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 127–128 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
