Шарнирные головки (SI..E/ES, SI..ES 2RS) ISB

Серия SI..E/ES, SI..ES 2RS: шарнирные головки. Скользящее соединение: сталь/сталь. Диаметр отверстия от 5 до 80 мм, типоразмеров в таблице: 29.

Шарнирные головки, изготовленные из стали C45 (оцинкованной) согласно стандарту DIN 648 серия E. Длинная резьба расположена во внутренней части стержня. Сферический шарнир требует обслуживания, посредством масленки на корпусе или через отверстие в корпусе. Предназначены для работ с высокими переменными и ударными нагрузками. Могут поставляться с прокладками 2RS.

Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.

Шарнирные головки серии SI - SA, изготовлены из кованной и шихтованной стали C 45; поверхности защищены от воздействия внешних разрушающих факторов благодаря гальваническому покрытию цинкованием. Изделия предлагаются с внутренней и внешней резьбой, справа и слева и наделены масленкой или отверстием для смазки.

Скользящее соединение: сталь/сталь.

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304).

На заказ поставляется с увеличенной резьбой.

Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L” (например: SIL..ES); 2) Без повторной смазки; 3) Смазать посредством отверстия в корпусе головки.

Скользящее соединение: сталь/сталь
Смазка: требуется обслуживание (смазывание)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)
На заказ поставляется с увеличенной резьбой

Исполнения и обозначения

2RS	исполнение с прокладками (уплотнениями)
L	левая резьба (например: SIL..ES)

Изделий в серии

Шарнирные головки (SI..E/ES, SI..ES 2RS) ISB

29 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

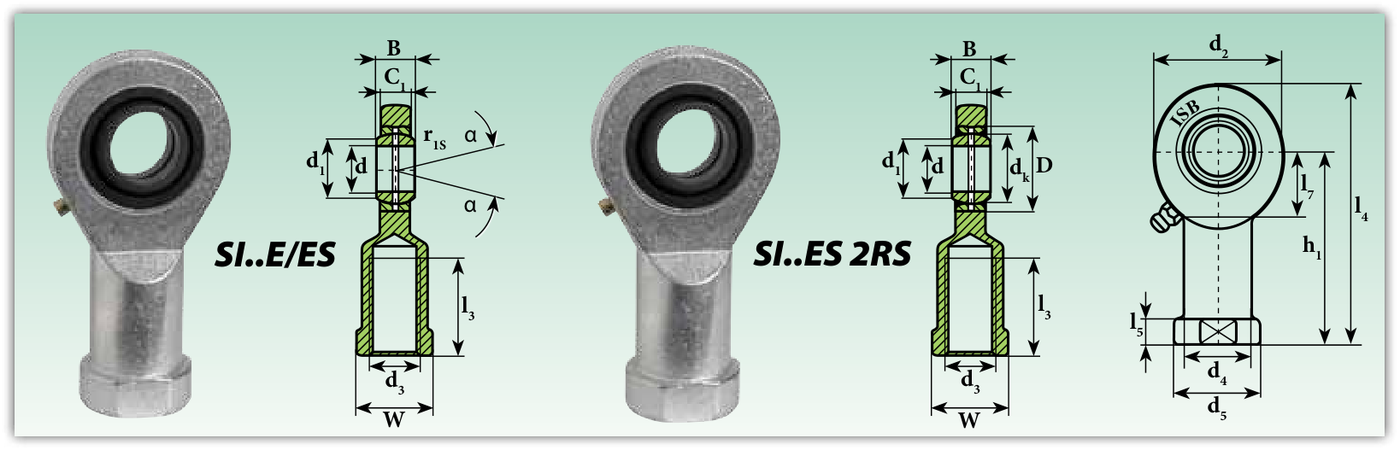

Конструкция и обозначения размеров (SI..E/ES, SI..ES 2RS)

Размерный ряд: Шарнирные головки (SI..E/ES, SI..ES 2RS)

Показано 29 из 29

Обозначение	Исполнение	Диаметр отверстия d, мм	d1, мм	d2, мм	Резьба d3	d4, мм	d5, мм	Диаметр шарика dk, мм	B, мм	C1, мм	Наружный диаметр D, мм	h1, мм	W, мм	l3, мм	l4, мм	l5, мм	l7, мм	Угол опрокидывания α, °	Расстояние от краёв r1s min, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Масса, кг	Примечание
SI 5 E	Без уплотнения	5	7	21	M 5x0,8	10	13	—	6	4,4	—	30	10	11	40,5	5	—	13	0,3	3,4	8,1	0,016	Без повторной смазки
SI 6 E	Без уплотнения	6	8	21	M 6x1	10,5	13	10	6	4,4	14	30	11	11	40,5	5	10,5	13	0,3	3,4	8,15	0,021	Без повторной смазки
SI 8 E	Без уплотнения	8	10,2	24	M 8x1,25	12	15	13	8	6	16	36	13	15	48	5	12	15	0,3	5,5	12,9	0,039	Без повторной смазки
SI 10 E	Без уплотнения	10	13,2	29	M 10x1,5	15	18	16	9	7	19	43	15	20	57,5	6,5	14	12	0,3	8,15	17,6	0,061	Без повторной смазки
SI 12 E	Без уплотнения	12	15	34	M 12x1,75	17	20	18	10	8	22	50	18	24	67	6,5	17,5	11	0,3	10,8	24,5	0,096	Без повторной смазки
SI 15 ES	Без уплотнения	15	18,4	40	M 14x2	20	24	22	12	10	26	61	21	30	81	8	20	8	0,3	17	36	0,18	Смазать посредством отверстия в корпусе головки
SI 15 ES 2RS	С уплотнением	15	18,4	40	M 14x2	20	24	22	12	10	26	61	21	30	81	8	20	8	0,3	17	36	0,18	codeA: Смазать посредством отверстия в корпусе головки
SI 17 ES	Без уплотнения	17	20,7	46	M 16x2	23	28	25	14	11	30	67	24	34	90	10	23	10	0,3	21,2	45	0,22	Смазать посредством отверстия в корпусе головки
SI 17 ES 2RS	С уплотнением	17	20,7	46	M 16x2	23	28	25	14	11	30	67	24	34	90	10	23	10	0,3	21,2	45	0,22	codeA: Смазать посредством отверстия в корпусе головки
SI 20 ES	Без уплотнения	20	24,1	53	M 20x1,5	27,5	35	29	16	13	35	77	32	40	103,5	10	27,5	9	0,6	30	60	0,35	Смазать посредством отверстия в корпусе головки
SI 20 ES 2RS	С уплотнением	20	24,1	53	M 20x1,5	27,5	35	29	16	13	35	77	32	40	103,5	10	27,5	9	0,6	30	60	0,35	codeA: Смазать посредством отверстия в корпусе головки
SI 25 ES	Без уплотнения	25	29,3	64	M 24x2	33,5	42	35,5	20	17	42	94	36	48	126	12	32	7	0,6	48	83	0,64	—
SI 25 ES 2RS	С уплотнением	25	29,3	64	M 24x2	33,5	42	35,5	20	17	42	94	36	48	126	12	32	7	0,6	48	83	0,64	—
SI 30 ES	Без уплотнения	30	34,2	73	M 30x2	40	50	40,7	22	19	47	110	41	56	146,5	15	37	6	0,6	62	110	0,93	—
SI 30 ES 2RS	С уплотнением	30	34,2	73	M 30x2	40	50	40,7	22	19	47	110	41	56	146,5	15	37	6	0,6	62	110	0,93	—
SI 35 ES	Без уплотнения	35	39,7	82	M 36x3	47	58	47	25	21	55	125	50	60	166	15	42	6	0,6	80	146	1,3	—
SI 35 ES 2RS	С уплотнением	35	39,7	82	M 36x3	47	58	47	25	21	55	125	50	60	166	15	42	6	0,6	80	146	1,3	—
SI 40 ES	Без уплотнения	40	45	92	M 39x3	52	65	53	28	23	62	142	55	67	188	18	48	7	0,6	100	180	2	—
SI 40 ES 2RS	С уплотнением	40	45	92	M 39x3	52	65	53	28	23	62	142	55	67	188	18	48	7	0,6	100	180	2	—
SI 45 ES	Без уплотнения	45	50,7	102	M 42x3	58	70	60	32	27	68	145	60	65	196	20	52	7	0,6	127	240	2,5	—
SI 45 ES 2RS	С уплотнением	45	50,7	102	M 42x3	58	70	60	32	27	68	145	60	65	196	20	52	7	0,6	127	240	2,5	—
SI 50 ES	Без уплотнения	50	56	112	M 45x3	62	75	66	35	30	75	160	65	69	216	20	59	6	0,6	156	290	3,5	—
SI 50 ES 2RS	С уплотнением	50	56	112	M 45x3	62	75	66	35	30	75	160	65	69	216	20	59	6	0,6	156	290	3,5	—
SI 60 ES	Без уплотнения	60	66,8	135	M 52x3	70	88	80	44	38	90	175	75	73	242	20	75	6	1	245	450	5,9	—
SI 60 ES 2RS	С уплотнением	60	66,8	135	M 52x3	70	88	80	44	38	90	175	75	73	242	20	75	6	1	245	450	5,9	—
SI 70 ES	Без уплотнения	70	77,8	160	M 56x4	80	98	92	49	42	105	200	85	80	280	20	87	6	1	315	610	8,6	—
SI 70 ES 2RS	С уплотнением	70	77,8	160	M 56x4	80	98	92	49	42	105	200	85	80	280	20	87	6	1	315	610	8,6	—
SI 80 ES	Без уплотнения	80	89,4	180	M 64x4	95	110	105	55	47	120	230	100	85	320	25	100	6	1	400	695	12	—
SI 80 ES 2RS	С уплотнением	80	89,4	180	M 64x4	95	110	105	55	47	120	230	100	85	320	25	100	6	1	400	695	12	—

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 100 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
