Сферические наконечники со стержнем (SQD..C) ISB
Серия SQD..C: сферические наконечники со стержнем. Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE. Диаметр отверстия от 5 до 16 мм, типоразмеров в таблице: 11.
Радиальный сферический шарнир со внутренним шариком с резьбовым стержнем. Используется в применениях, требующих автоматического выравнивания между внешним кольцом и корпусом.
Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.
Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE.
На заказ, поставляются в исполнении из нерж. стали.
- Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE
- Смазка: не требуется
- Рабочая температура, °C: -50 … +130
- На заказ, поставляются в исполнении из нерж. стали
| Изделий в серии | 11 |
Чертежи и схемы

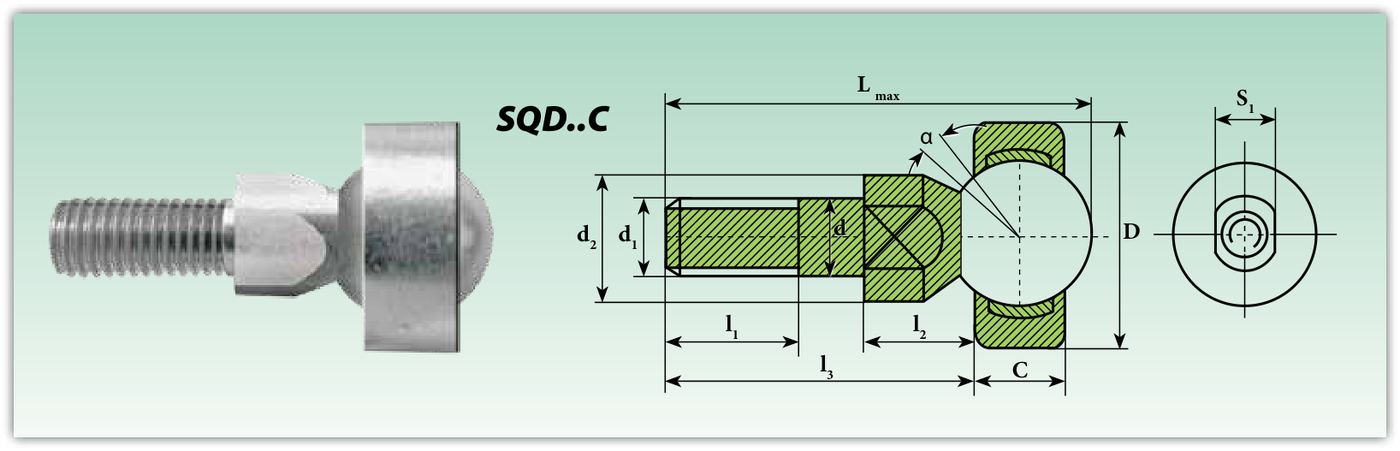

Размерный ряд: Сферические наконечники со стержнем (SQD..C)
| Обозначение | Диаметр отверстия d, мм | Резьба d1 | d2, мм | C, мм | Наружный диаметр D, мм | l1, мм | l2, мм | l3, мм | L max, мм | s1, мм | Угол опрокидывания α, ° | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SQD 5 C | 5 | M 5x0,8 | 9 | 6 | 16 | 8 | 8 | 19 | 27,5 | 7 | 25 | 2,4 | 6,2 | 0,014 |
| SQD 6 C | 6 | M 6x1 | 10 | 6,75 | 18 | 11 | 8,8 | 23,5 | 33,5 | 8 | 25 | 3,2 | 8,1 | 0,021 |
| SQD 8 C | 8 | M 8x1,25 | 12 | 9 | 22 | 12 | 11,6 | 28,6 | 41 | 10 | 25 | 5,5 | 14 | 0,042 |
| SQD 10 C | 10 | M 10x1,25 | 14 | 10,5 | 26 | 15 | 14,2 | 34,2 | 49 | 11 | 25 | 7,8 | 20 | 0,067 |
| SQD 10-1 C | 10 | M 10x1,5 | 14 | 10,5 | 26 | 21 | 14,2 | 40,2 | 55 | 11 | 25 | 7,8 | 20 | 0,067 |
| SQD 12 C | 12 | M 12x1,25 | 17 | 12 | 30 | 17 | 15,1 | 38,1 | 55,1 | 15 | 25 | 10 | 27 | 0,108 |
| SQD 12-1 C | 12 | M 12x1,75 | 17 | 12 | 30 | 24 | 15,1 | 45,1 | 62,1 | 15 | 25 | 10 | 27 | 0,108 |
| SQD 14 C | 14 | M 14x1,5 | 19 | 13,5 | 34 | 22 | 16,8 | 51,3 | 70,7 | 17 | 20 | 13 | 35 | 0,167 |
| SQD 14-1 C | 14 | M 14x2 | 19 | 13,5 | 34 | 28 | 16,8 | 57,3 | 76,7 | 17 | 20 | 13 | 35 | 0,167 |
| SQD 16 C | 16 | M 16x1,5 | 22 | 15 | 38 | 23 | 18 | 54,5 | 76,3 | 19 | 20 | 17 | 45 | 0,238 |
| SQD 16-1 C | 16 | M 16x2 | 22 | 15 | 38 | 29 | 18 | 60,5 | 82,3 | 19 | 20 | 17 | 45 | 0,238 |
