Шарнирные головки для гидравлических компонентов (TAPR.N, TAPR.U) ISB

Серия TAPR.N, TAPR.U: шарнирные головки для гидравлических компонентов. Скользящее соединение: сталь/сталь. Диаметр отверстия от 20 до 120 мм, типоразмеров в таблице: 26.

Шарнирная головка для гидравлических и гидродинамических с масляной средой компонентов, с внутренней короткой резьбой; соответствует DIN 648 серия E. До размера 50 мм, внешний корпус из кованой стали, начиная с диаметра 60 мм - из сфероидальной стали; оснащена масленкой для смазки. Предназначена для применения в области гидравлических и гидродинамических с масляной средой цилиндров; особая структура позволяет максимально использовать ход благодаря минимальному соединительному осевому шагу. Тип TAPR.U позволяет зафиксировать резьбу к стержню с помощью блокирующих устройств.

Европейский комитет масляно-гидравлических и пневматических передач

Их исполнение изготовленно согласно стандартов DIN ISO 12240- 4, серия K. Шарнирные головки для гидравлического применения, оснащены резьбовым стержнем с продольным срезом и двумя винтами с шестигранной головкой, обеспечивающими блокировку стержня на резьбе. С помощью двух защитных колец, шарниры, с парой трения сталь/сталь, зафиксированы в осевом направлении в монтажном отверстии. Шарнирные головки для гидравлического применения изготовлены из кованой стали C45, достигая номинального диаметра 50 мм, сверх данного диаметра используется сфероидальный чугун; поверхности покрыты коррозиестойким покрытием.

Скользящее соединение: сталь/сталь.

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304).

Для левой резьбы следует добавить суффикс “L” (например: TAPRL..N - TAPRL..U).

Скользящее соединение: сталь/сталь
Смазка: требуется обслуживание (смазывание)
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)

Изделий в серии

Шарнирные головки для гидравлических компонентов (TAPR.N, TAPR.U) ISB

26 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

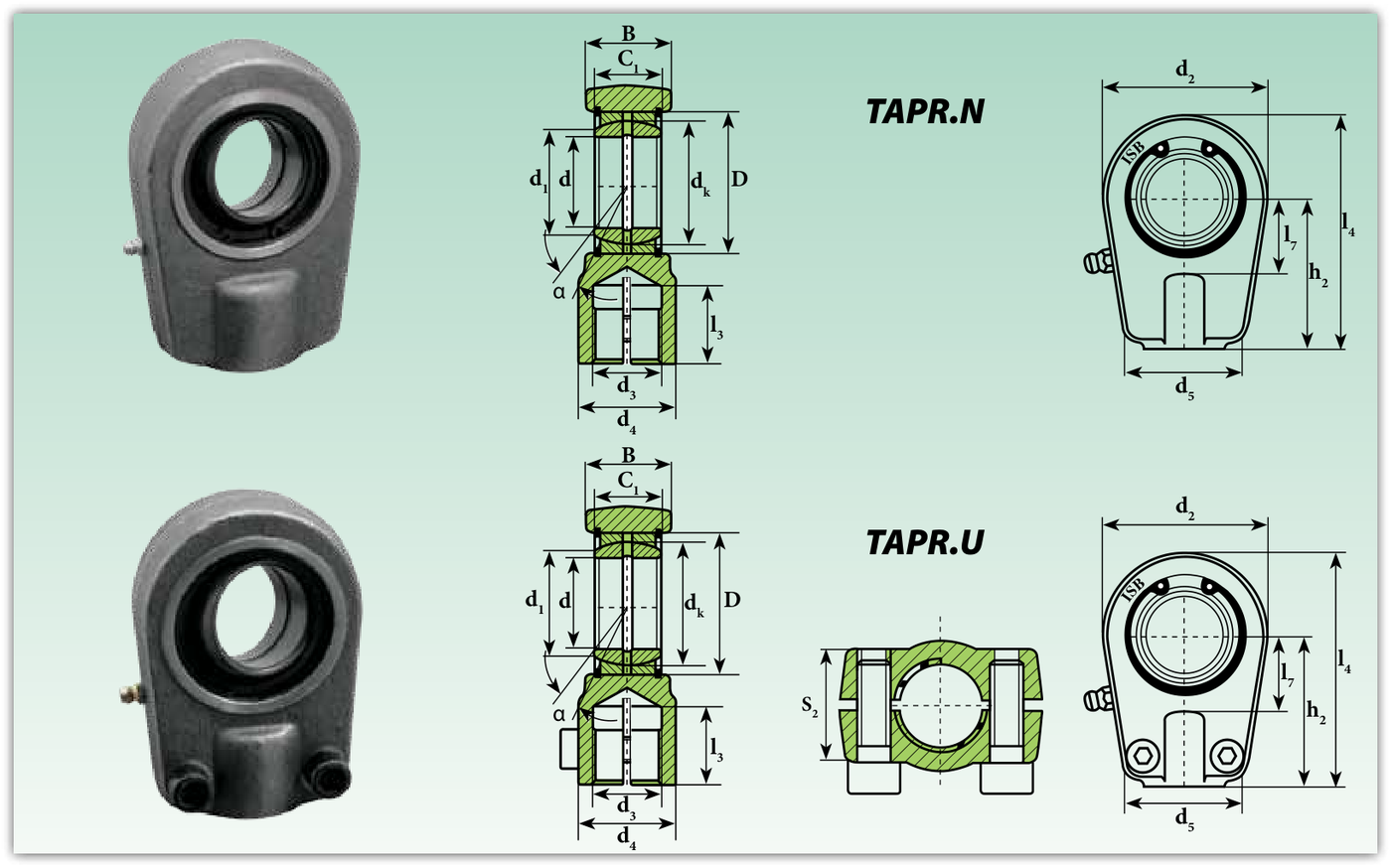

Конструкция и обозначения размеров (TAPR.N, TAPR.U)

Размерный ряд: Шарнирные головки для гидравлических компонентов (TAPR.N, TAPR.U)

Показано 26 из 26

Обозначение	Диаметр отверстия d, мм	d1, мм	d2, мм	Резьба d3	d4, мм	d5, мм	Диаметр шарика dk, мм	B, мм	C1, мм	Наружный диаметр D, мм	h2, мм	l3, мм	l4, мм	l7, мм	S2, мм	Угол опрокидывания α, °	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Масса, кг
TAPR 420 N	20	24,1	56	M 16x1,5	25	46	29	19	16	35	50	17	80	25	17	9	30	81,1	0,45
TAPR 520 U	20	24,1	56	M 16x1,5	25	46	29	19	16	35	50	17	80	25	17	9	30	81,1	0,45
TAPR 425 N	25	29,3	56	M 16x1,5	25	46	35,5	23	20	42	50	17	80	28	21	7	48	72	0,49
TAPR 525 U	25	29,3	56	M 16x1,5	25	46	35,5	23	20	42	50	17	80	28	21	7	48	72	0,49
TAPR 430 N	30	34,2	64	M 22x1,5	32	50	40,7	28	22	47	60	23	94	30	26	6	62	106	0,76
TAPR 530 U	30	34,2	64	M 22x1,5	32	50	40,7	28	22	47	60	23	94	30	26	6	62	106	0,76
TAPR 435 N	35	39,7	78	M 28x1,5	40	66	47	30	25	55	70	29	112	38	28	6	80	153	1,26
TAPR 535 U	35	39,7	78	M 28x1,5	40	66	47	30	25	55	70	29	112	38	28	6	80	153	1,26
TAPR 440 N	40	45,0	94	M 35x1,5	49	76	53	35	28	62	85	36	135	45	33	7	100	250	2,15
TAPR 540 U	40	45,0	94	M 35x1,5	49	76	53	35	28	62	85	36	135	45	33	7	100	250	2,15
TAPR 450 N	50	56,0	116	M 45x1,5	61	90	60	40	35	68	105	46	168	55	37	6	156	365	3,8
TAPR 550 U	50	56,0	116	M 45x1,5	61	90	60	40	35	68	105	46	168	55	37	6	156	365	3,8
TAPR 460 N	60	66,8	130	M 58x1,5	75	120	66	50	44	75	130	59	200	65	46	6	245	400	6,20
TAPR 560 U	60	66,8	130	M 58x1,5	75	120	66	50	44	75	130	59	200	65	46	6	245	400	6,20
TAPR 470 N	70	77,8	154	M 65x1,5	86	130	80	55	49	90	150	66	232	75	51	6	315	540	9,83
TAPR 570 U	70	77,8	154	M 65x1,5	86	130	80	55	49	90	150	66	232	75	51	6	315	540	9,83
TAPR 480 N	80	89,4	176	M 80x2	105	160	92	60	55	105	170	81	265	80	55	6	400	670	13,97
TAPR 580 U	80	89,4	176	M 80x2	105	160	92	60	55	105	170	81	265	80	55	6	400	670	13,97
TAPR 490 N	90	98,1	206	M 100x2	124	180	105	65	60	120	210	101	322	90	60	5	490	980	23,50
TAPR 590 U	90	98,1	206	M 100x2	124	180	105	65	60	120	210	101	322	90	60	5	490	980	23,50
TAPR 495 N	100	109,5	231	M 110x2	138	200	115	70	70	130	235	111	360	105	65	7	610	1.120	32,00
TAPR 595 U	100	109,5	231	M 110x2	138	200	115	70	70	130	235	111	360	105	65	7	610	1.120	32,00
TAPR 496 N	110	121,2	266	M 120x3	152	220	130	80	70	150	265	125	407	115	74	6	655	1.700	41,00
TAPR 596 U	110	121,2	266	M 120x3	152	220	130	80	70	150	265	125	407	115	74	6	655	1.700	41,00
TAPR 497 N	120	135,5	340	M 130x3	172	257	160	90	85	180	310	135	490	140	84	6	950	2.900	72,00
TAPR 597 U	120	135,5	340	M 130x3	172	257	160	90	85	180	310	135	490	140	84	6	950	2.900	72,00

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 119 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
