Шарнирные головки (не требующие смазки) (SA..C, SA..C 2RS) ISB

Серия SA..C, SA..C 2RS: шарнирные головки (не требующие смазки). Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE. Диаметр отверстия от 5 до 80 мм, типоразмеров в таблице: 18.

Шарнирные головки, изготовленные из стали C45 (оцинкованной) согласно стандарту DIN 648 серия E. Длинная резьба расположена во внешней части стержня. Сферический шарнир, не требующий обслуживания. Предназначены для применений с односторонними постоянными нагрузками и медленными движениями. Могут поставляться с прокладками 2RS.

Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.

Шарнирные головки серии SI - SA, изготовлены из кованной и шихтованной стали C 45; поверхности защищены от воздействия внешних разрушающих факторов благодаря гальваническому покрытию цинкованием. Изделия предлагаются с внутренней и внешней резьбой, справа и слева и наделены масленкой или отверстием для смазки.

Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE.

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304).

Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L” (например: SAL..C).

Скользящее соединение: сталь по бронзе подверженной спеканию с PTFE
Смазка: не требуется
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 304)

Исполнения и обозначения

2RS	исполнение с прокладками (уплотнениями)
L	левая резьба (например: SAL..C)

Изделий в серии

Шарнирные головки (не требующие смазки) (SA..C, SA..C 2RS) ISB

18 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

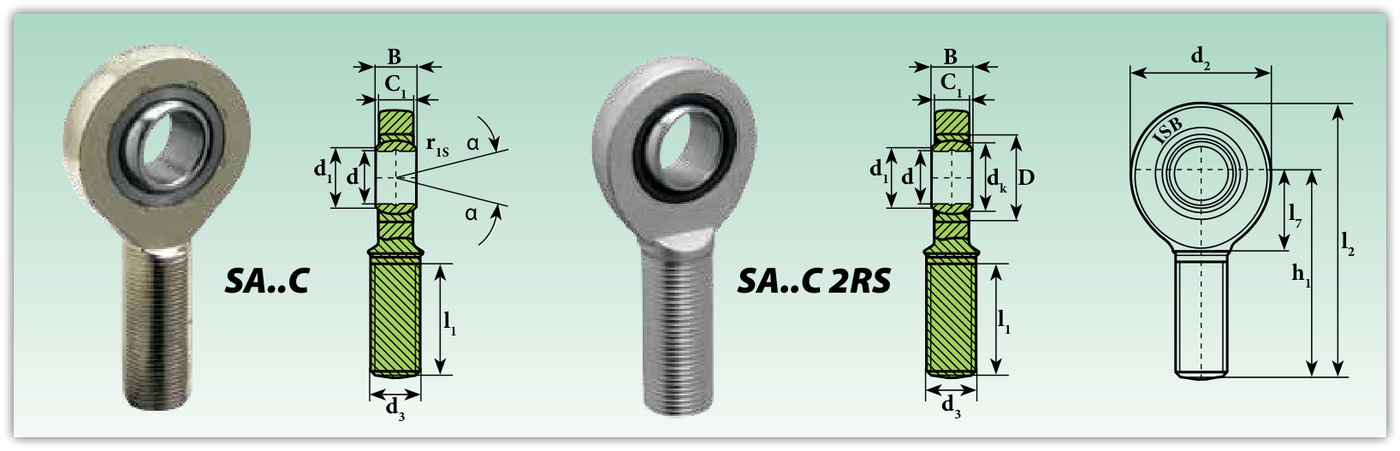

Конструкция и обозначения размеров (SA..C, SA..C 2RS)

Размерный ряд: Шарнирные головки (не требующие смазки) (SA..C, SA..C 2RS)

Показано 18 из 18

Обозначение	Исполнение	Диаметр отверстия d, мм	d1, мм	d2, мм	Резьба d3	Диаметр шарика dk, мм	B, мм	C1, мм	Наружный диаметр D, мм	h1, мм	l1, мм	l2, мм	l7, мм	Угол опрокидывания α, °	Расстояние от краёв r1s min, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Масса, кг
SA 5 C	Без уплотнения	5	7	21	M 5x0,8	—	6	4,3	—	36	16	46,5	—	13	0,3	3,4	8,1	0,016
SA 6 C	Без уплотнения	6	8	21	M 6x1	10	6	4,3	14	36	18	46,5	12	13	0,3	3,6	8,15	0,017
SA 8 C	Без уплотнения	8	10,2	24	M 8x1,25	13	8	6	16	42	22	54	14	15	0,3	5,85	12,9	0,029
SA 10 C	Без уплотнения	10	13,2	29	M 10x1,5	16	9	7	19	48	27	62,5	15	12	0,3	8,65	17,6	0,051
SA 12 C	Без уплотнения	12	15	34	M 12x1,75	18	10	8	22	54	30	71	19	11	0,3	11,4	24,5	0,086
SA 15 C	Без уплотнения	15	18,4	40	M 14x2	22	12	10	26	63	34	83	20	8	0,3	17,6	36	0,14
SA 17 C	Без уплотнения	17	20,7	46	M 16x2	25	14	11	30	69	36	92	23	10	0,3	22,4	45	0,19
SA 20 C	Без уплотнения	20	24,1	53	M 20x1,5	29	16	13	35	78	43	104,5	27,5	9	0,6	31,5	60	0,31
SA 25 C	Без уплотнения	25	29,3	64	M 24x2	35,5	20	17	42	94	53	126	33	7	0,6	51	83	0,56
SA 30 C	Без уплотнения	30	34,2	73	M 30x2	40,7	22	19	47	110	65	146,5	37	6	0,6	65,5	110	0,89
SA 30 C 2RS	С уплотнением	30	34,2	73	M 30x2	40,7	22	19	47	110	65	146,5	37	6	0,6	65,5	110	0,89
SA 35 C 2RS	С уплотнением	35	39,7	82	M 36x3	47	25	21	55	140	82	181	43	6	0,6	112	146	1,4
SA 40 C 2RS	С уплотнением	40	45	92	M 39x3	53	28	23	62	150	86	196	48	7	0,6	140	180	1,8
SA 45 C 2RS	С уплотнением	45	50,7	102	M 42x3	60	32	27	68	163	94	218	52	7	0,6	180	240	2,6
SA 50 C 2RS	С уплотнением	50	56	112	M 45x3	66	35	30	75	185	106	241	60	6	0,6	220	290	3,4
SA 60 C 2RS	С уплотнением	60	66,8	135	M 52x3	80	44	38	90	210	115	277,5	75	6	1	345	450	5,9
SA 70 C 2RS	С уплотнением	70	77,8	160	M 56x4	92	49	42	105	235	125	315	87	6	1	440	610	8,2
SA 80 C 2RS	С уплотнением	80	89,4	180	M 64x4	105	55	47	120	270	140	360	100	6	1	570	750	12

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 103 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
