Сферические шарниры (SSR) ISB

Серия SSR: сферические шарниры. Скользящее соединение: сталь/бронза. Диаметр отверстия от 5 до 30 мм, типоразмеров в таблице: 15.

Внешнее кольцо с окружной канавкой, со смазочным отверстием. Технические характеристики и основные области применения похожи на сферы, приведенные для типа GE..SB.

Радиальные сферические шарниры (требующие обслуживания) имеют внутреннее кольцо с цилиндрическим отверстием, сферическую наружную поверхность скольжения и внутреннюю сферическую полую поверхность скольжения. В шарнирах размером до 300 мм внешние кольца разломаны в осевом направлении во время закалки; именно такое расширение внешнего открытого кольца позволяет установить внутреннее кольцо. Радиальные шарниры идеально переносят высокие радиальные нагрузки, присутствующие в гидравлических цилиндрах.

Скользящее соединение: сталь/бронза.

На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316).

Примечания к таблице: * Поставляются на заказ только с техническим чертежем.

Скользящее соединение: сталь/бронза
Смазка: требуется обслуживание (смазывание)
Рабочая температура, °C: -60 … +250
На заказ, поставляются из нержавеющей стали (внутреннее кольцо AISI 440 C - внешнее кольцо AISI 316)

Изделий в серии

15 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

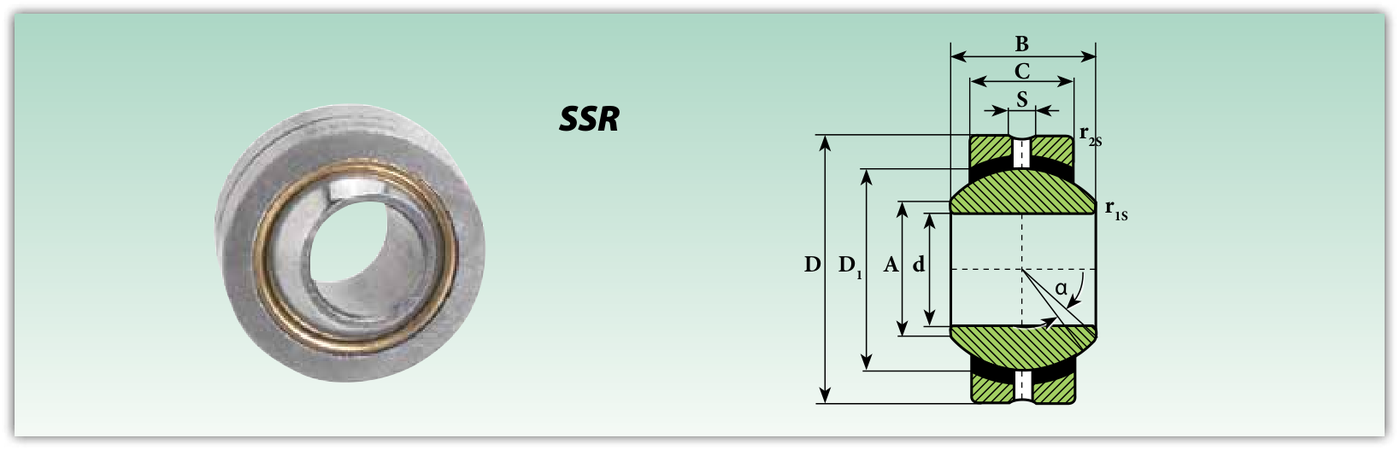

Конструкция и обозначения размеров (SSR)

Размерный ряд: Сферические шарниры (SSR)

Показано 15 из 15

Обозначение	Диаметр отверстия d, мм	A, мм	B, мм	C, мм	Наружный диаметр D, мм	D1, мм	S, мм	Угол опрокидывания α, °	Расстояние от краёв r1s min, мм	Расстояние от краёв r2s min, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Масса, кг	Примечание
SSR 5	5	7,1	8	6	16	11,11	1,5	13	0,3	0,3	3,3	7,8	0,009	—
SSR 6	6	8,96	9	6,75	18	12,70	1,5	13	0,3	0,3	4,3	9,8	0,013	—
SSR 8	8	10,04	12	9	22	15,88	1,5	14	0,3	0,3	6,8	16	0,024	—
SSR 10	10	12,92	14	10,5	26	19,05	1,5	14	0,3	0,6	10	23	0,039	—
SSR 12	12	15,43	16	12	30	22,23	2	13	0,3	0,6	13	31	0,058	—
SSR 14	14	16,86	19	13,5	34	25,40	2	16	0,3	0,6	17	40	0,084	—
SSR 15	15	18,12	20	14	36	26,99	2	15	0,3	0,6	19	45	0,108	Поставляются на заказ только с техническим чертежем
SSR 16	16	19,39	21	15	38	28,58	2	15	0,3	0,6	21	50	0,111	—
SSR 17	17	20,63	22	16	40	30,16	2,5	15	0,3	0,6	24	56	0,124	Поставляются на заказ только с техническим чертежем
SSR 18	18	21,89	23	16,5	42	31,75	2,5	15	0,3	0,6	26	61	0,160	—
SSR 20	20	24,38	25	18	46	34,93	2,5	15	0,3	0,6	31	73	0,210	—
SSR 22	22	25,84	28	20	50	38,10	2,5	15	0,3	0,6	38	88	0,260	—
SSR 25	25	29,6	31	22	56	42,86	3	15	0,6	0,6	47	110	0,390	—
SSR 28	28	32,29	35	25	62	47,63	3	16	0,6	0,6	59	138	0,530	Поставляются на заказ только с техническим чертежем
SSR 30	30	34,81	37	25	66	50,80	3	17	0,6	0,6	63	148	0,610	—

Источник данных: Каталог ISB Шарнирные головки и сферические шарниры, стр. 90 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
