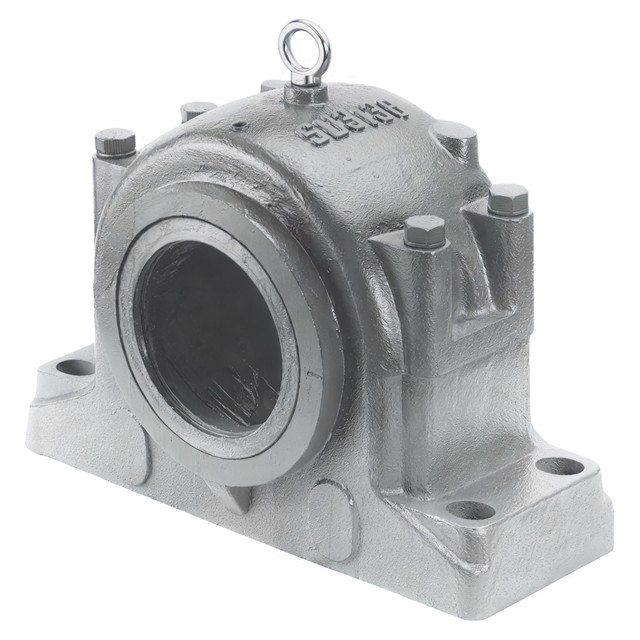

Корпус опорного подшипника из двух частей SD 3100 ISB

Разъёмный корпус SD 3100: 14 типоразмеров под валы 150–380 мм.

Корпус опорного подшипника из двух разъёмных частей SD 3100. В таблице каталога 14 типоразмеров для валов диаметром от 150 до 380 мм.

Материал корпуса по каталогу: чугун (G 5501, FC 200) или высокопрочная сталь (G 5502, FCD 450). Для каждого типоразмера указаны подходящие сферические подшипники (шариковые и роликовые с коническим отверстием), закрепительные втулки, центрирующие кольца SR с их количеством, масса, а также обозначения уплотнений и крышек.

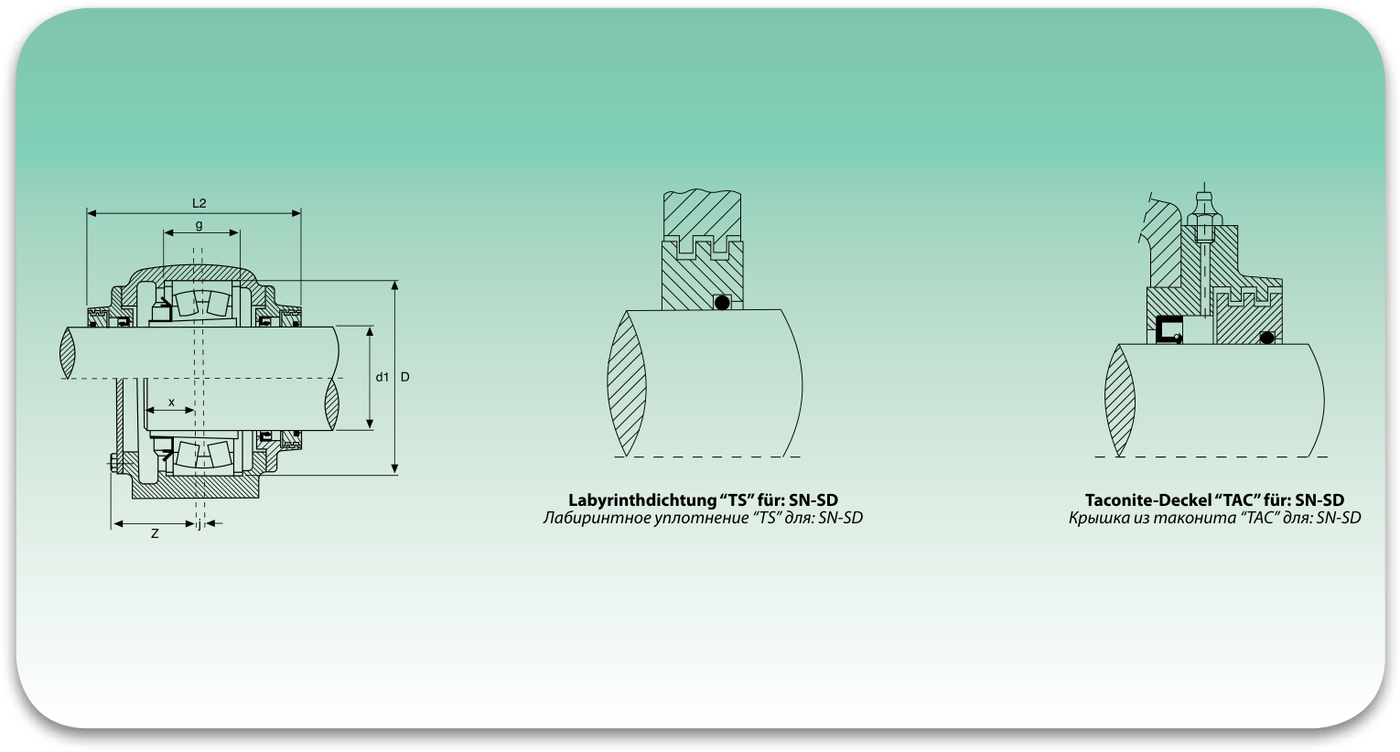

К корпусам предлагаются уплотнительные устройства и крышки: лабиринтное уплотнение TS; уплотнение из NBR ZF; крышка из таконита TAC.

Допуски по диаметру отверстия корпуса, материалы и допуски литья приведены в справочных разделах каталога и в таблицах серии (рекомендуемые допуски для корпуса подшипника).

Корпус из двух разъёмных частей
Чугун G 5501 (FC 200) или высокопрочная сталь G 5502 (FCD 450)
Сферические подшипники с коническим отверстием и закрепительной втулкой
Лабиринтное уплотнение TS и крышка из таконита TAC

Изделий в серии	14
Наружный диаметр D, мм	280–650

Корпус опорного подшипника из двух частей SD 3100 ISB

14 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

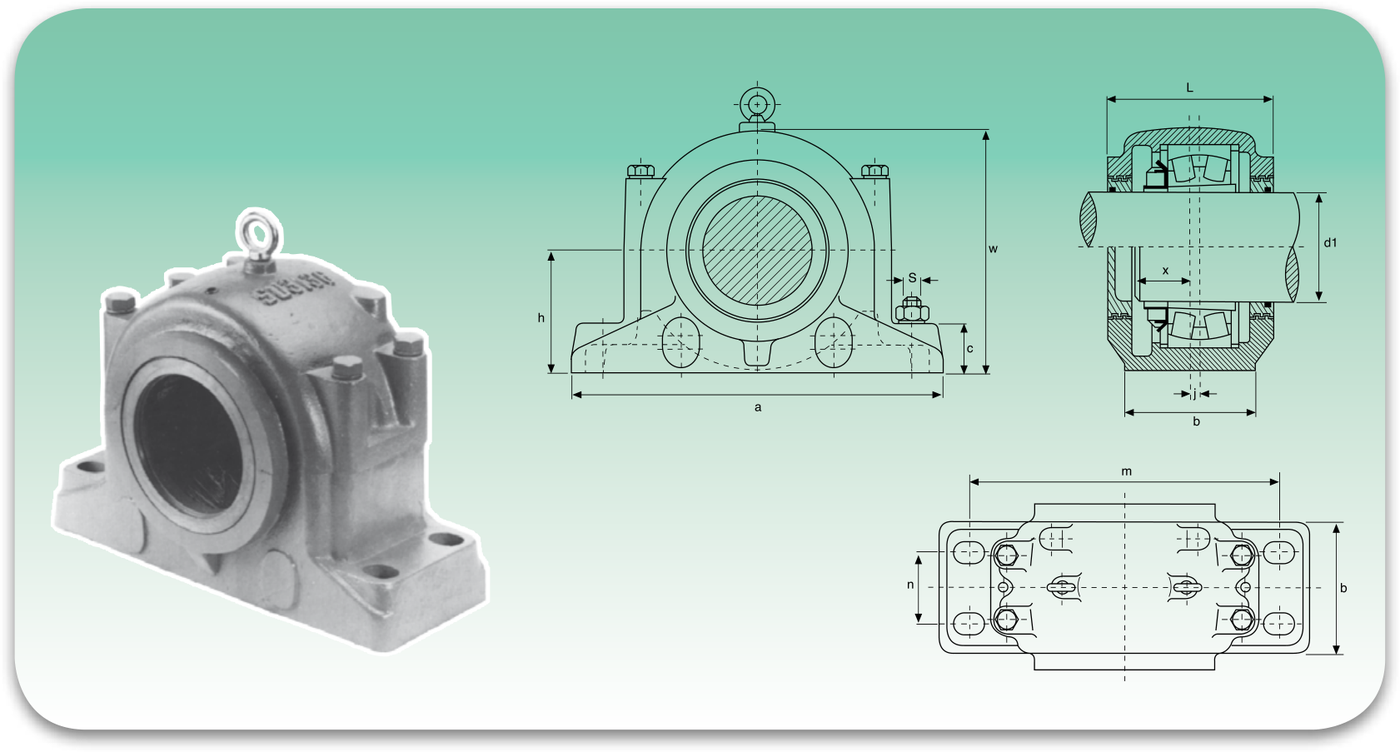

Чертежи и схемы

Сечение опорно-поворотного устройства из двух разъёмных частей

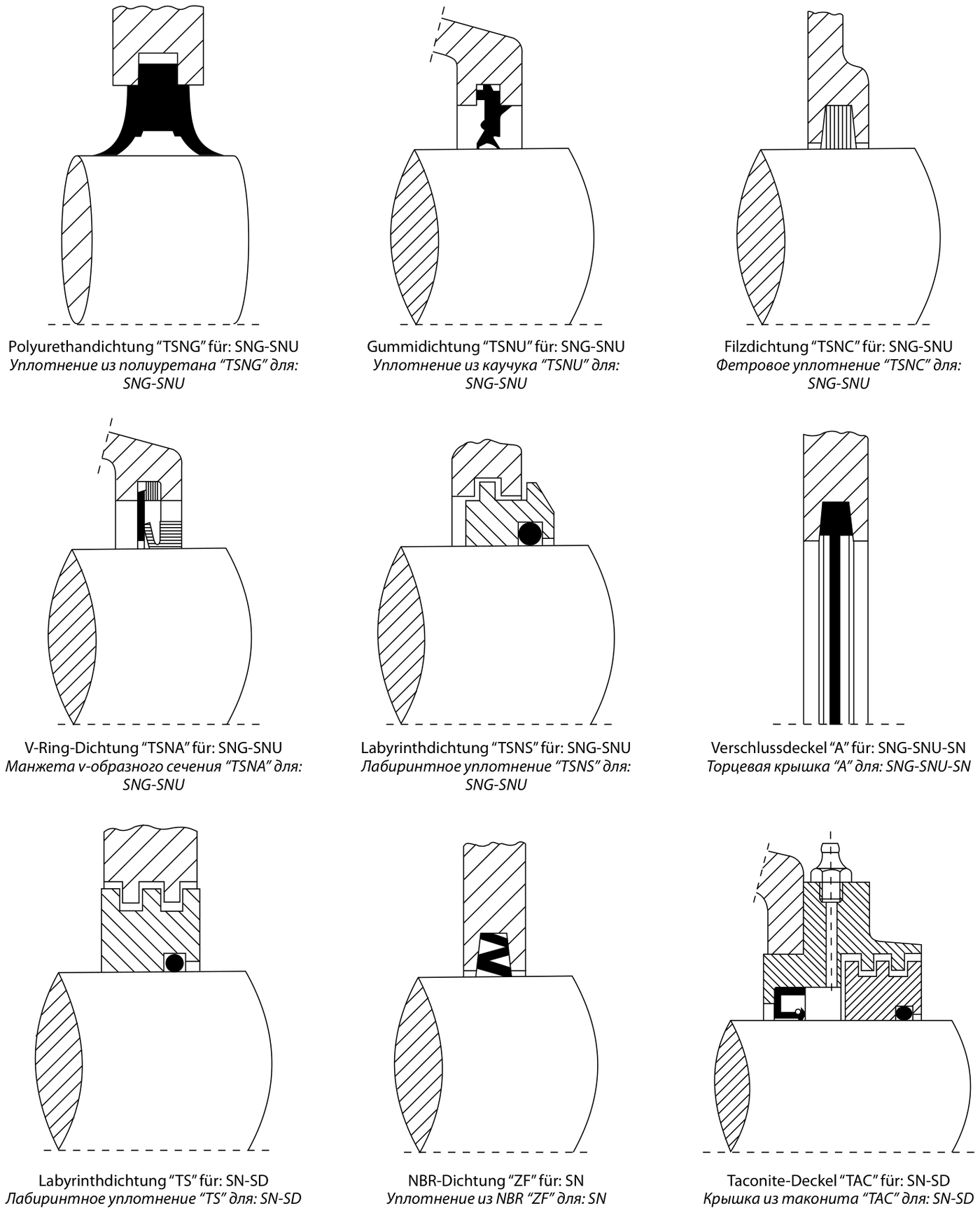

Уплотнительные устройства для разъёмных корпусов

Размерный ряд: Корпус опорного подшипника из двух частей SD 3100

Показано 14 из 14

Обозначение	Диаметр вала d, мм	D, мм	a, мм	b, мм	c, мм	g, мм	h, мм	L, мм	L2, мм	w, мм	m, мм	n, мм	U, мм	V, мм	J, мм	X, мм	Z, мм	Масса, кг	Крепёжный винт	Подшипник роликовый сферический (коническое отверстие)	Закрепительная втулка (метрическая)	Закрепительная втулка (дюймовая)	Центрирующее (стопорное) кольцо	Количество колец, шт.	Лабиринтное уплотнение TS	Крышка из таконита TAC	Диаметр вала, дюйм
SD 3134	150	280	510	180	70	108	170	230	308	335	430	100	30	36	14	65	120	70	M24	23134 K	H 3134	HE 3134	SR 280x10	2	TS 3134	TAC 3134	6
SD 3136	160	300	530	190	75	116	180	240	318	355	450	110	30	36	15	68	130	72	M24	23136 K	H 3136	HE 3136	SR 300x10	2	TS 3136	TAC 3136	6 1/2
SD 3138	170	320	560	210	80	124	190	260	336	375	480	120	30	38	10	80	140	88	M24	23138 K	H 3138	HE 3138	SR 320x10	2	TS 3138	TAC 3138	6 3/4
SD 3140	180	340	610	230	85	132	210	280	356	410	510	130	35	40	10	82	150	122	M30	23140 K	H 3140	HE 3140	SR 340x10	2	TS 3140	TAC 3140	7
SD 3144	200	370	640	240	90	140	220	290	368	435	540	140	35	40	12	90	155	136	M30	23144 K	H 3144	—	SR 370x10	2	TS 3144	TAC 3144	—
SD 3148	220	400	700	260	95	148	240	310	388	475	600	150	35	40	12	100	160	190	M30	23148 K	H 3148	—	SR 400x10	2	TS 3148	TAC 3148	—
SD 3152	240	440	770	280	100	164	260	320	400	515	650	160	40	48	13	105	170	238	M36	23152 K	H 3152	—	SR 440x10	2	TS 3152	TAC 3152	—
SD 3156	260	460	790	280	105	166	280	320	400	550	670	160	42	50	16	105	170	252	M36	23156 K	H 3156	—	SR 460x10	2	TS 3156	TAC 3156	—
SD 3160	280	500	830	310	110	180	300	350	426	590	710	190	42	60	22	110	190	290	M36	23160 K	H 3160	—	SR 500x10	2	TS 3160	TAC 3160	—
SD 3164	300	540	880	330	115	196	320	370	448	630	750	200	42	60	23	120	200	340	M36	23164 K	H 3164	—	SR 540x10	2	TS 3164	TAC 3164	—
SD 3168	320	580	965	380	120	210	340	390	488	670	840	240	49	59	25	135	220	430	M45	23168 K	H 3168	—	SR 580x10	2	TS 3168	TAC 3168	—
SD 3172	340	600	1040	390	130	212	360	390	498	720	890	255	49	59	22	145	225	560	M50	23172 K	H 3172	—	SR 600x10	2	TS 3172	TAC 3172	—
SD 3176	360	620	1120	400	135	214	380	405	520	750	980	255	60	72	22	145	240	770	M55	23176 K	H 3176	—	SR 620x10	2	TS 3176	TAC 3176	—
SD 3180	380	650	1245	420	140	220	400	425	543	790	1050	270	65	78	22	150	260	870	M60	23180 K	H 3180	—	SR 650x10	2	TS 3180	TAC 3180	—

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 146–147 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
