ОПУ без ножек UCPA2, нормальная серия ISB

ОПУ без ножек UCPA2, нормальная серия: диаметры вала 12–65 мм, 49 исполнений.

ОПУ без ножек серии UCPA2 (нормальная серия). В серию входят: диаметры вала от 12 до 65 мм; 49 исполнений в таблице каталога (13 с метрическим и 36 с дюймовым отверстием); корпуса PA204…PA213; подшипники UC201…UC213-41.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Поставляется в исполнении из нержавеющей стали (корпус: AISI 304; подшипник: AISI 440C). На заказ поставляется с подшипником серии SA (SAPA).

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 12–65 мм и дюймовые отверстия
Крепление на валу установочными винтами
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)

Изделий в серии	49
Внутренний диаметр d, мм	12–65

ОПУ без ножек UCPA2, нормальная серия ISB

49 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

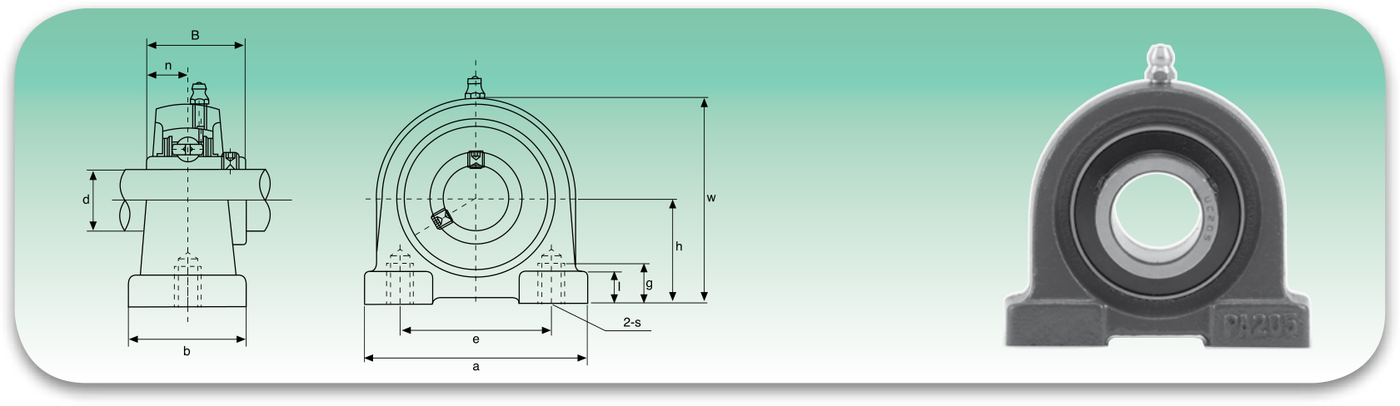

Чертежи и схемы

Размерный ряд: ОПУ без ножек UCPA2, нормальная серия

Показано 49 из 49

Обозначение	d, мм	d, дюйм	h, мм	a, мм	e, мм	b, мм	g, мм	l, мм	w, мм	B, мм	n, мм	Крепёжный винт	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UCPA201	12	—	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC201	PA204	0,60
UCPA201-8	—	3/4	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC201-8	PA204	0,59
UCPA202	15	—	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC202	PA204	0,59
UCPA202-9	—	9/16	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC202-9	PA204	0,59
UCPA202-10	—	5/8	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC202-10	PA204	0,59
UCPA203	17	—	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC203	PA204	0,58
UCPA203-11	—	11/16	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC203-11	PA204	0,57
UCPA204	20	—	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC204	PA204	0,56
UCPA204-12	—	3/4	30,2	76	52	40	15	11	62	31	12,7	M10	12160	6318	UC204-12	PA204	0,56
UCPA205	25	—	36,5	84	56	38	15	12	72	34,1	14,3	M10	13300	7457	UC205	PA205	0,83
UCPA205-13	—	13/16	36,5	84	56	38	15	12	72	34,1	14,3	M10	13300	7457	UC205-13	PA205	0,87
UCPA205-14	—	7/8	36,5	84	56	38	15	12	72	34,1	14,3	M10	13300	7457	UC205-14	PA205	0,86
UCPA205-15	—	15/16	36,5	84	56	38	15	12	72	34,1	14,3	M10	13300	7457	UC205-15	PA205	0,84
UCPA205-16	—	1	36,5	84	56	38	15	12	72	34,1	14,3	M10	13300	7457	UC205-16	PA205	0,83
UCPA206	30	—	42,9	94	66	50	18	12	84	38,1	15,9	M14	18525	10735	UC206	PA206	1,12
UCPA206-17	—	1 1/16	42,9	94	66	50	18	12	84	38,1	15,9	M14	18525	10735	UC206-17	PA206	1,15
UCPA206-18	—	1 1/8	42,9	94	66	50	18	12	84	38,1	15,9	M14	18525	10735	UC206-18	PA206	1,14
UCPA206-19	—	1 3/16	42,9	94	66	50	18	12	84	38,1	15,9	M14	18525	10735	UC206-19	PA206	1,12
UCPA206-20	—	1 1/4	42,9	94	66	50	18	12	84	38,1	15,9	M14	18525	10735	UC206-20	PA206	1,11
UCPA207	35	—	47,6	110	80	55	20	13	95	42,9	17,5	M14	24415	14630	UC207	PA207	1,48
UCPA207-20	—	1 1/4	47,6	110	80	55	20	13	95	42,9	17,5	M14	24415	14630	UC207-20	PA207	1,54
UCPA207-21	—	1 5/16	47,6	110	80	55	20	13	95	42,9	17,5	M14	24415	14630	UC207-21	PA207	1,51
UCPA207-22	—	1 3/8	47,6	110	80	55	20	13	95	42,9	17,5	M14	24415	14630	UC207-22	PA207	1,48
UCPA207-23	—	1 7/16	47,6	110	80	55	20	13	95	42,9	17,5	M14	24415	14630	UC207-23	PA207	1,45
UCPA208	40	—	49,2	116	84	58	20	13	100	49,2	19	M14	27645	16910	UC208	PA208	1,89
UCPA208-24	—	1 1/2	49,2	116	84	58	20	13	100	49,2	19	M14	27645	16910	UC208-24	PA208	1,93
UCPA208-25	—	1 9/16	49,2	116	84	58	20	13	100	49,2	19	M14	27645	16910	UC208-25	PA208	1,90
UCPA209	45	—	54,2	120	90	60	25	13	108	49,2	19	M14	32395	20235	UC209	PA209	1,98
UCPA209-26	—	1 5/8	54,2	120	90	60	25	13	108	49,2	19	M14	32395	20235	UC209-26	PA209	2,08
UCPA209-27	—	1 11/16	54,2	120	90	60	25	13	108	49,2	19	M14	32395	20235	UC209-27	PA209	2,04
UCPA209-28	—	1 3/4	54,2	120	90	60	25	13	108	49,2	19	M14	32395	20235	UC209-28	PA209	2,00
UCPA210	50	—	57,2	130	94	64	25	14	116	51,6	19	M16	33345	22135	UC210	PA210	2,16
UCPA210-29	—	1 13/16	57,2	130	94	64	25	14	116	51,6	19	M16	33345	22135	UC210-29	PA210	2,28
UCPA210-30	—	1 7/8	57,2	130	94	64	25	14	116	51,6	19	M16	33345	22135	UC210-30	PA210	2,23
UCPA210-31	—	1 15/16	57,2	130	94	64	25	14	116	51,6	19	M16	33345	22135	UC210-31	PA210	2,18
UCPA210-32	—	2	57,2	130	94	64	25	14	116	51,6	19	M16	33345	22135	UC210-32	PA210	2,14
UCPA211	55	—	63,5	140	104	66	25	14	125	55,6	22,2	M16	41230	27930	UC211	PA211	3,26
UCPA211-32	—	2	63,5	140	104	66	25	14	125	55,6	22,2	M16	41230	27930	UC211-32	PA211	3,41
UCPA211-33	—	2 1/16	63,5	140	104	66	25	14	125	55,6	22,2	M16	41230	27930	UC211-33	PA211	3,35
UCPA211-34	—	2 1/8	63,5	140	104	66	25	14	125	55,6	22,2	M16	41230	27930	UC211-34	PA211	3,30
UCPA211-35	—	2 3/16	63,5	140	104	66	25	14	125	55,6	22,2	M16	41230	27930	UC211-35	PA211	3,24
UCPA212	60	—	69,9	150	114	68	25	15	138	65,1	25,4	M16	49780	34390	UC212	PA212	4,19
UCPA212-36	—	2 1/4	69,9	150	114	68	25	15	138	65,1	25,4	M16	49780	34390	UC212-36	PA212	4,32
UCPA212-37	—	2 5/16	69,9	150	114	68	25	15	138	65,1	25,4	M16	49780	34390	UC212-37	PA212	4,24
UCPA212-38	—	2 3/8	69,9	150	114	68	25	15	138	65,1	25,4	M16	49780	34390	UC212-38	PA212	4,17
UCPA212-39	—	2 7/16	69,9	150	114	68	25	15	138	65,1	25,4	M16	49780	34390	UC212-39	PA212	4,10
UCPA213	65	—	76,2	160	124	70	25	15	150	65,1	25,4	M16	54340	38095	UC213	PA213	—
UCPA213-40	—	2 1/2	76,2	160	124	70	25	15	150	65,1	25,4	M16	54340	38095	UC213-40	PA213	—
UCPA213-41	—	2 9/16	76,2	160	124	70	25	15	150	65,1	25,4	M16	54340	38095	UC213-41	PA213	—

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 99 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
