Корпус опорного подшипника из двух частей SN 300 ISB
Разъёмный корпус SN 300: 19 типоразмеров под валы 35–160 мм.
Корпус опорного подшипника из двух разъёмных частей SN 300. В таблице каталога 19 типоразмеров для валов диаметром от 35 до 160 мм.

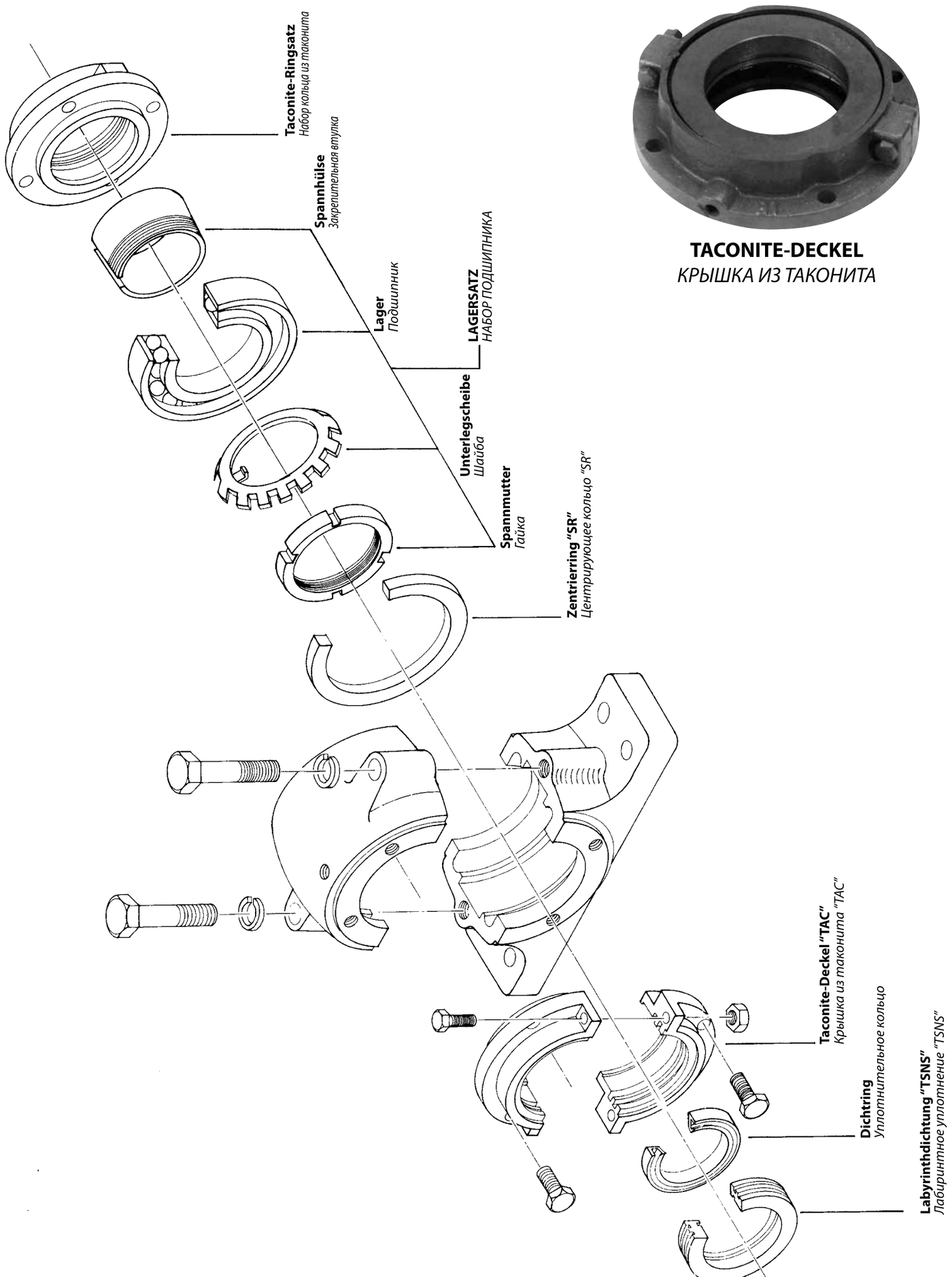

Материал корпуса по каталогу: чугун (G 5501, FC 200) или высокопрочная сталь (G 5502, FCD 450). Для каждого типоразмера указаны подходящие сферические подшипники (шариковые и роликовые с коническим отверстием), закрепительные втулки, центрирующие кольца SR с их количеством, масса, а также обозначения уплотнений и крышек.

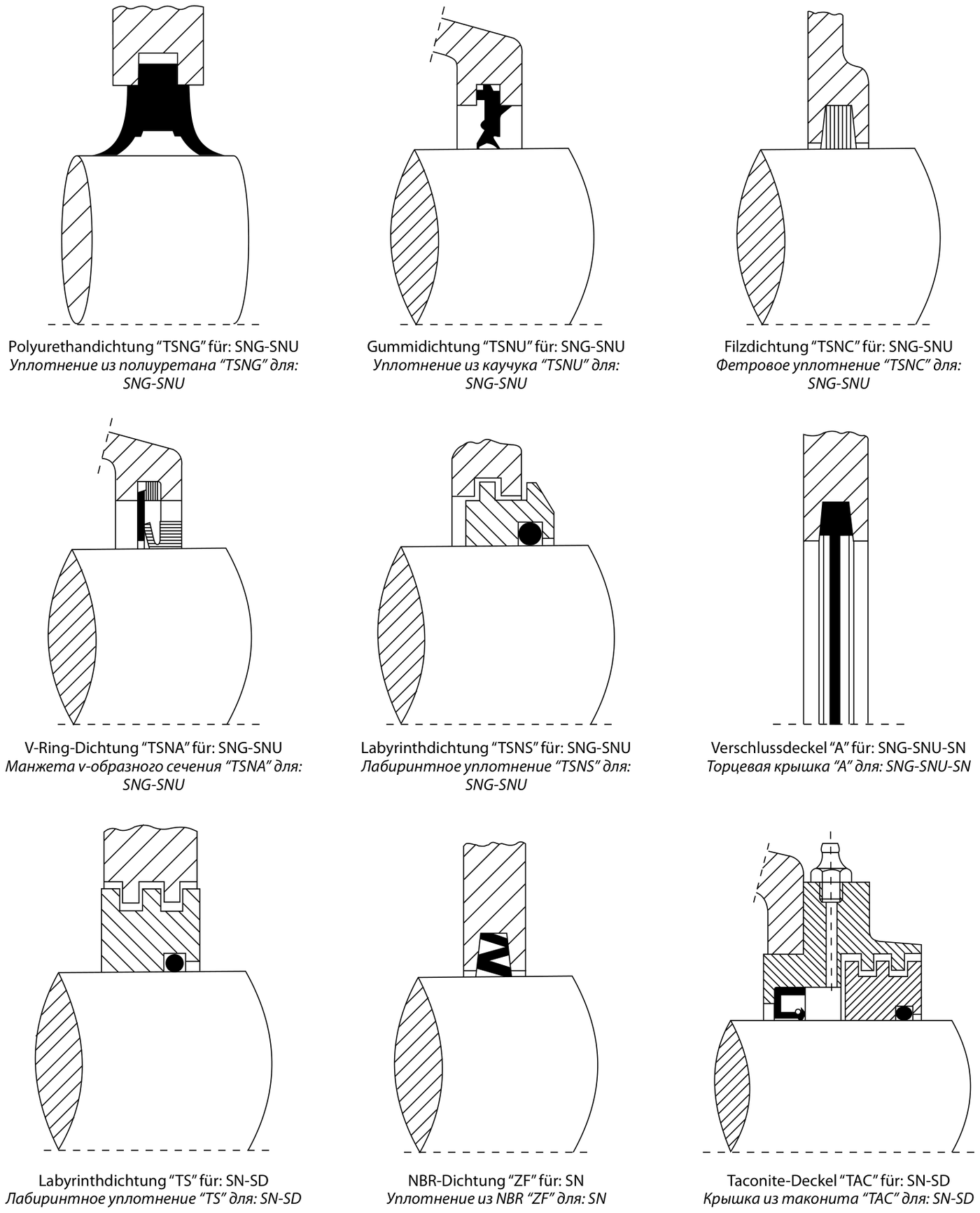

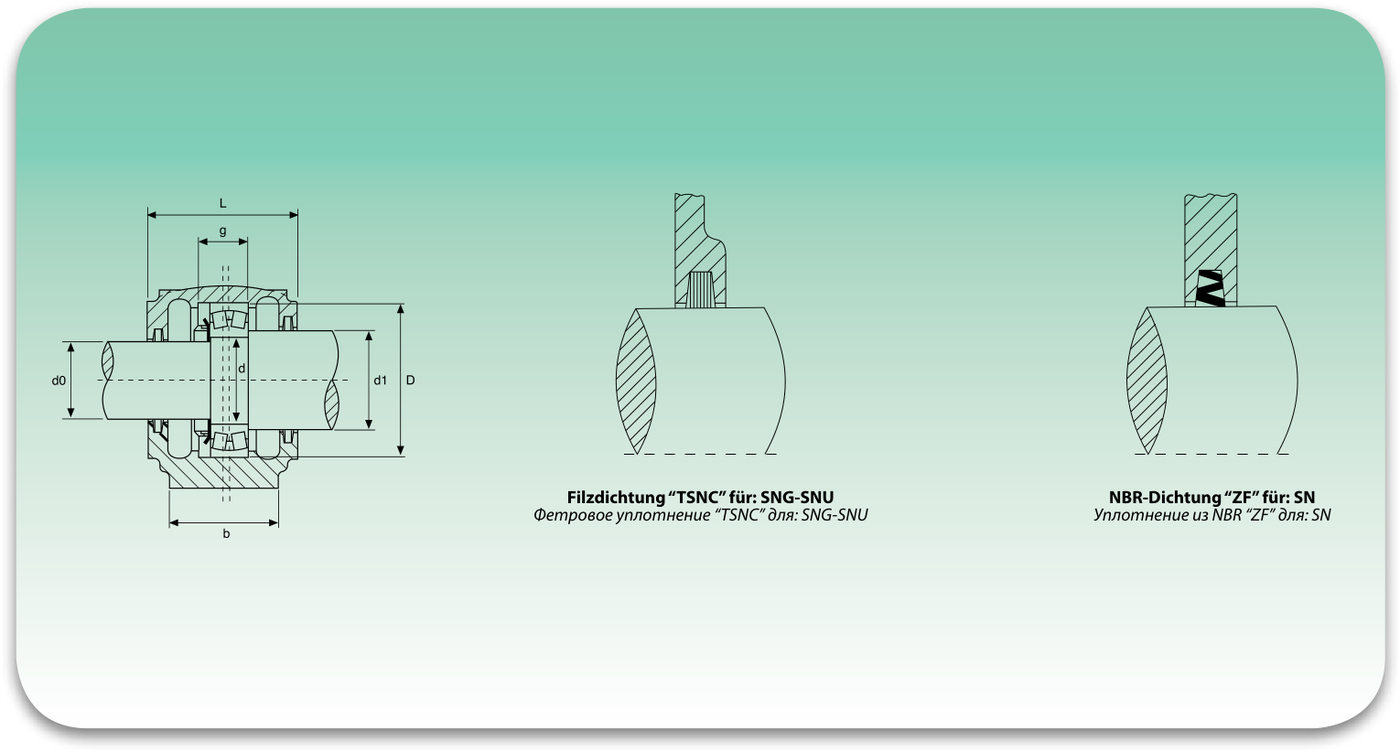

К корпусам предлагаются уплотнительные устройства и крышки: уплотнение из полиуретана TSNG; уплотнение из каучука TSNU; фетровое уплотнение TSNC; манжета V-образного сечения TSNA; лабиринтное уплотнение TSNS; торцевая крышка A; лабиринтное уплотнение TS; уплотнение из NBR ZF; крышка из таконита TAC.
Допуски по диаметру отверстия корпуса, материалы и допуски литья приведены в справочных разделах каталога и в таблицах серии (рекомендуемые допуски для корпуса подшипника).
- Корпус из двух разъёмных частей
- Чугун G 5501 (FC 200) или высокопрочная сталь G 5502 (FCD 450)
- Сферические подшипники с коническим отверстием и закрепительной втулкой
- Набор уплотнений и крышек (TSNG, TSNU, TSNC, TSNA, TSNS, TS, TAC, ZF)
| Изделий в серии | 19 |
| Наружный диаметр D, мм | 80–340 |
Чертежи и схемы

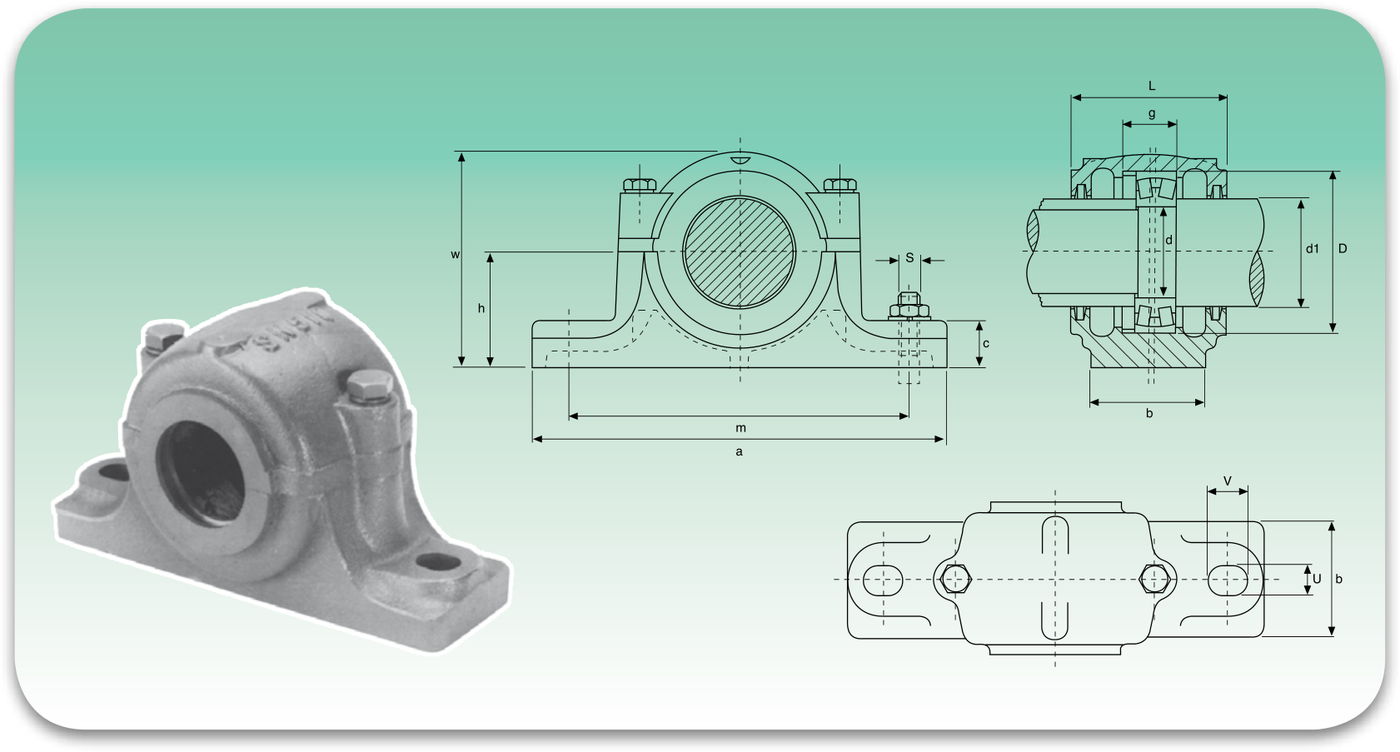

Размерный ряд: Корпус опорного подшипника из двух частей SN 300
| Обозначение | Диаметр вала d, мм | d0, мм | d1, мм | D, мм | a, мм | b, мм | c, мм | g, мм | h, мм | L, мм | w, мм | m, мм | U, мм | V, мм | Крепёжные винты (2 шт.) | Подшипник шариковый сферический (коническое отверстие) | Стопорная шайба | Шайба | Центрирующее (стопорное) кольцо | Количество колец, шт. | Фетровое уплотнение TSNC | Уплотнение из NBR ZF | Подшипник роликовый сферический (коническое отверстие) | n, мм | Крепёжные винты (4 шт.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SN 307 | 35 | 30 | 45 | 80 | 205 | 60 | 25 | 41 | 60 | 90 | 110 | 170 | 15 | 20 | M12 | 1307 / 2307 | KM07 | MB07 | SR 80x10 / SR 80x10 | 2 / 1 | TSNC 307 / TSNC 310 | ZF 307 / ZF 310 | — | — | — |
| SN 308 | 40 | 35 | 50 | 90 | 205 | 60 | 25 | 43 | 60 | 95 | 115 | 170 | 15 | 20 | M12 | 1308 / 2308 | KM08 | MB08 | SR 90x10 / SR 90x10 | 2 / 1 | TSNC 308 / TSNC 311 | ZF 308 / ZF 311 | 21308 / 22308 | — | — |
| SN 309 | 45 | 40 | 55 | 100 | 255 | 70 | 28 | 46 | 70 | 105 | 130 | 210 | 18 | 23 | M16 | 1309 / 2309 | KM09 | MB09 | SR 100x10,5 / SR 100x10 | 2 / 1 | TSNC 309 / TSNC 312 | ZF 309 / ZF 312 | 21309 / 22309 | — | — |
| SN 310 | 50 | 45 | 60 | 110 | 255 | 70 | 30 | 50 | 70 | 115 | 135 | 210 | 18 | 23 | M16 | 1310 / 2310 | KM10 | MB10 | SR 110x11,5 / SR 110x10 | 2 / 1 | TSNC 310 / TSNC 313 | ZF 310 / ZF 313 | 21310 / 22310 | — | — |
| SN 311 | 55 | 50 | 65 | 120 | 275 | 80 | 30 | 53 | 80 | 120 | 150 | 230 | 18 | 23 | M16 | 1311 / 2311 | KM11 | MB11 | SR 120x12 / SR 120x10 | 2 / 1 | TSNC 311 / TSNC 315 | ZF 311 / ZF 315 | 21311 / 22311 | 40 | M12 |
| SN 312 | 60 | 55 | 70 | 130 | 280 | 80 | 30 | 56 | 80 | 125 | 155 | 230 | 18 | 23 | M16 | 1312 / 2312 | KM12 | MB12 | SR 130x12,5 / SR 130x10 | 2 / 1 | TSNC 312 / TSNC 316 | ZF 312 / ZF 316 | 21312 / 22312 | 40 | M12 |
| SN 313 | 65 | 60 | 75 | 140 | 315 | 90 | 32 | 58 | 95 | 130 | 175 | 260 | 22 | 27 | M20 | 1313 / 2313 | KM13 | MB13 | SR 140x12,5 / SR 140x10 | 2 / 1 | TSNC 313 / TSNC 317 | ZF 313 / ZF 317 | 21313 / 22313 | 50 | M16 |
| SN 315 | 75 | 65 | 85 | 160 | 345 | 100 | 35 | 65 | 100 | 140 | 195 | 290 | 22 | 27 | M20 | 1315 / 2315 | KM15 | MB15 | SR 160x14 / SR 160x10 | 2 / 1 | TSNC 315 / TSNC 319 | ZF 315 / ZF 319 | 21315 / 22315 | 50 | M16 |
| SN 316 | 80 | 70 | 90 | 170 | 345 | 100 | 35 | 68 | 112 | 145 | 212 | 290 | 22 | 27 | M20 | 1316 / 2316 | KM16 | MB16 | SR 170x14,5 / SR 170x10 | 2 / 1 | TSNC 316 / TSNC 320 | ZF 316 / ZF 320 | 21316 / 22316 | 50 | M16 |
| SN 317 | 85 | 75 | 95 | 180 | 380 | 110 | 40 | 70 | 112 | 155 | 218 | 320 | 26 | 32 | M24 | 1317 / 2317 | KM17 | MB17 | SR 180x14,5 / SR 180x10 | 2 / 1 | TSNC 317 / TSNC 321 | ZF 317 / ZF 321 | 21317 / 22317 | 60 | M16 |
| SN 318 | 90 | 80 | 100 | 190 | 400 | 110 | 33 | 74 | 112 | 160 | 230 | 320 | 26 | 35 | M24 | 1318 / 2318 | KM18 | MB18 | SR 190x15,5 / SR 190x10 | 2 / 1 | TSNC 318 / TSNC 322 | ZF 318 / ZF 322 | 21318 / 22318 | 60 | M16 |
| SN 319 | 95 | 85 | 110 | 200 | 420 | 120 | 36 | 77 | 125 | 170 | 245 | 350 | 26 | 35 | M24 | 1319 / 2319 | KM19 | MB19 | SR 200x16 / SR 200x10 | 2 / 1 | TSNC 319 / TSNC 324 | ZF 319 / ZF 324 | 21319 / 22319 | 70 | M16 |
| SN 320 | 100 | 90 | 115 | 215 | 420 | 120 | 38 | 83 | 140 | 175 | 280 | 350 | 26 | 35 | M24 | 1320 / 2320 | KM20 | MB20 | SR 215x18 / SR 215x10 | 2 / 1 | TSNC 320 / TSNC 326 | ZF 320 / ZF 326 | 21320 / 22320 | 70 | M16 |
| SN 322 | 110 | 100 | 125 | 240 | 460 | 130 | 40 | 90 | 150 | 190 | 300 | 390 | 28 | 38 | M24 | 1322 / 2322 | KM22 | MB22 | SR 240x20 / SR 240x10 | 2 / 1 | TSNC 322 / TSNC 328 | ZF 322 / ZF 328 | 22322 | 70 | M16 |
| SN 324 | 120 | 110 | 135 | 260 | 540 | 160 | 50 | 96 | 160 | 205 | 325 | 450 | 33 | 42 | M30 | — | KM24 | MB24 | SR 260x10 | 1 | TSNC 324 / TSNC 330 | ZF 324 / ZF 330 | 22324 | 90 | M20 |
| SN 326 | 130 | 115 | 150 | 280 | 560 | 160 | 50 | 103 | 170 | 215 | 350 | 470 | 33 | 42 | M30 | — | KM26 | MB26 | SR 280x10 | 1 | TSNC 326 / TSNC 334 | ZF 326 / ZF 334 | 22326 | 90 | M20 |
| SN 328 | 140 | 125 | 160 | 300 | 630 | 170 | 55 | 112 | 180 | 235 | 375 | 520 | 35 | 45 | M30 | — | KM28 | MB28 | SR 300x10 | 1 | TSNC 328 / TSNC 336 | ZF 328 / ZF 336 | 22328 | 90 | M20 |
| SN 330 | 150 | 135 | 170 | 320 | 680 | 180 | 55 | 118 | 190 | 245 | 395 | 560 | 35 | 45 | M30 | — | KM30 | MB30 | SR 320x10 | 1 | TSNC 330 / TSNC 338 | ZF 330 / ZF 338 | 22330 | 90 | M20 |
| SN 332 | 160 | 140 | 180 | 340 | 710 | 190 | 60 | 124 | 200 | 255 | 415 | 580 | 42 | 52 | M36 | — | KM32 | MB32 | SR 340x10 | 1 | TSNC 332 / TSNC 340 | ZF 332 / ZF 340 | 22332 | 100 | M24 |
