ОПУ для сельского хозяйства ST, нормальная серия ISB

ОПУ для сельского хозяйства ST, нормальная серия: диаметры вала 32–55,575 мм, 17 исполнений.

ОПУ для сельского хозяйства серии ST (нормальная серия). В серию входят: диаметры вала от 32 до 55,575 мм; 17 исполнений в таблице каталога.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Специальные размеры.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 32–55,575 мм
Крепление на валу установочными винтами
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Изделий в серии	17
Внутренний диаметр d, мм	38,86–55,575

ОПУ для сельского хозяйства ST, нормальная серия ISB

17 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

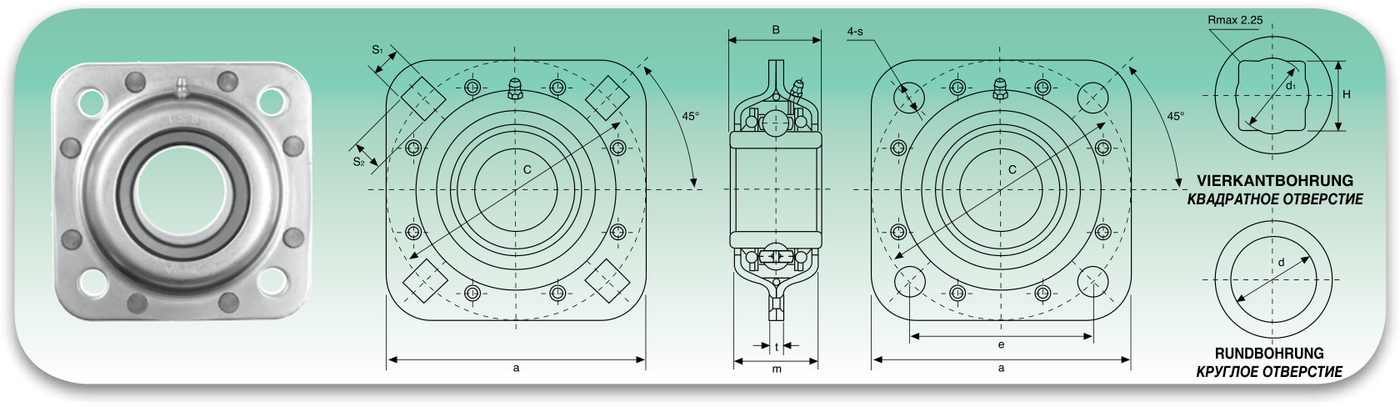

Чертежи и схемы

Размерный ряд: ОПУ для сельского хозяйства ST, нормальная серия

Показано 17 из 17

Обозначение	H, мм	a, мм	B, мм	m, мм	t, мм	C, мм	s, мм	s1, мм	s2, мм	d1, мм	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	d, мм	e, мм
ST209-11/8	29,972	127	42,8	42	6	127	13,5	13,5	17,45	32,0	24360	17710	—	—
ST209-30S	31,353	127	42,8	42	6	127	13,5	13,5	17,45	34,5	24360	17710	—	—
ST209-11/4	32,766	127	42,8	42	6	127	13,5	13,5	17,45	34,5	24360	17710	—	—
ST491B	—	127	42,8	42	6	127	13,5	13,5	17,45	—	24360	17710	38,860	—
ST209-40R	—	127	42,8	42	6	127	13,5	13,5	17,45	—	24360	17710	40,878	—
ST491A	—	127	42,8	42	6	127	13,5	13,5	17,45	—	24360	17710	45,000	90
ST209-45R	—	127	42,8	42	6	127	13,5	13,5	17,45	—	24360	17710	45,340	—
ST491A1)	—	121	46	42	6	121	13,5	—	—	—	24360	17710	45,000	85
ST211-11/2	38,890	139,7	50,8	46	8	139,7	13,5	13,5	17,45	42,0	33370	25110	—	—
ST211-40S	40,878	139,7	50,8	46	8	139,7	13,5	13,5	17,45	43,1	33370	25110	—	—
ST211-50R	—	139,7	50,8	46	8	139,7	13,5	13,5	17,45	—	33370	25110	50,400	—
ST211-55R	—	139,7	50,8	46	8	139,7	13,5	13,5	17,45	—	33370	25110	55,575	—
ST211-13/4	—	139,7	55,6	46	8	139,7	13,5	13,5	17,45	—	33370	25110	45,212	—
ST211-23/16	—	139,7	55,6	46	8	139,7	13,5	13,5	17,45	—	33370	25110	55,575	—
ST211-115/16	—	139,7	69,9	46	8	139,7	13,5	13,5	17,45	—	33370	25110	49,238	—
ST211	—	139,7	55,6	46	8	139,7	13,5	13,5	17,45	—	33370	25110	55,000	—
ST740	—	139,7	55,6	45	7	139,7	13,5	13,5	17,45	—	33370	25110	55,562	98

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 110 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
