Фланцевые подшипниковые узлы 7225(00) ISB

Фланцевые подшипниковые узлы 7225(00): 29 исполнений, диаметры вала 20–100 мм.

Фланцевые подшипниковые узлы серии 7225(00) выпускаются для сферических шариковых и роликовых подшипников автоматического выравнивания с коническим отверстием. Узел поставляется с открытой (DB) или закрытой (DA) крышкой. В таблице каталога 29 исполнений под диаметры вала от 20 до 100 мм.

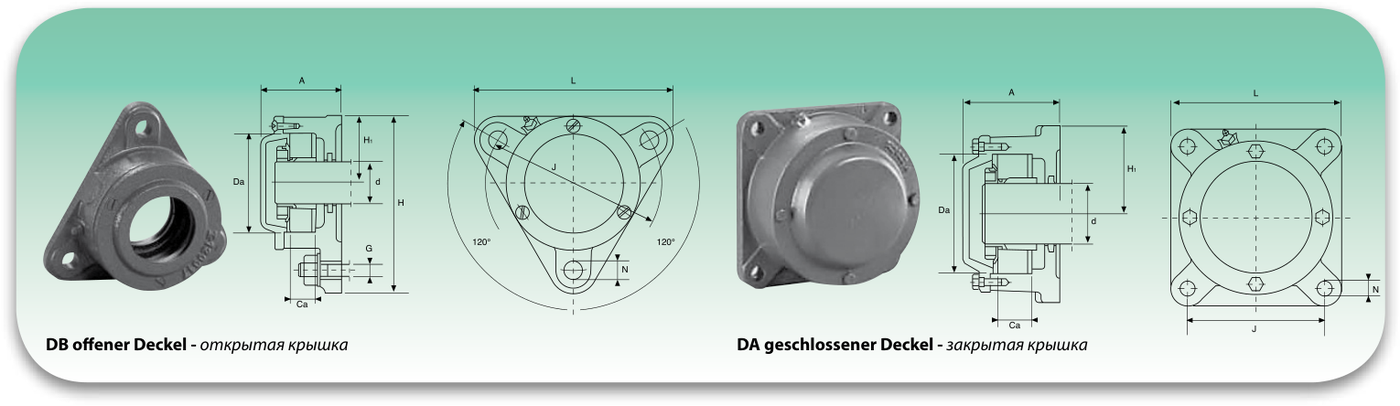

К каждому типоразмеру в таблице указаны подходящие подшипники: шариковый сферический (например, 1205 K и 2205 K) и роликовый сферический (например, 22205 K). Размеры d, A, L, H, H1, N, J, Da, Ca, G, масса даны в таблице; форма фланца показана в каталоге пиктограммой.

Диаметр вала 20–100 мм
Открытая (DB) и закрытая (DA) крышка
Сферические шариковые и роликовые подшипники с коническим отверстием

Исполнения и обозначения

DA	закрытая крышка
DB	открытая крышка

Изделий в серии	29
Внутренний диаметр d, мм	20–100

Фланцевые подшипниковые узлы 7225(00) ISB

29 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Размерный ряд: Фланцевые подшипниковые узлы 7225(00)

Показано 29 из 29

Обозначение	d, мм	A, мм	L, мм	H, мм	H1, мм	N, мм	J, мм	Da, мм	Ca, мм	G, мм	Масса, кг	Подшипник шариковый сферический (коническое отверстие)	Подшипник роликовый сферический (коническое отверстие)
722505 DA	20	51,5	110	100	38	11,5	96	52	20	10	1,10	1205 K / 2205 K	22205 K
722505 DB	20	56,5	110	100	38	11,5	96	52	20	10	1,10	1205 K / 2205 K	22205 K
722506 DA	25	57	130	117	44	11,5	116	62	22	10	1,50	1206 K / 2206 K	22206 K
722506 DB	25	59,5	130	117	44	11,5	116	62	22	10	1,50	1206 K / 2206 K	22206 K
722507 DA	30	59,5	145	129,5	48,5	14	130	72	25	12	1,80	1207 K / 2207 K	22207 K
722507 DB	30	63,5	145	129,5	48,5	14	130	72	25	12	1,80	1207 K / 2207 K	22207 K
722508 DA	35	64	160	143	54	14	140	80	25	12	2,30	1208 K / 2208 K	22208 K
722508 DB	35	65,5	160	143	54	14	140	80	25	12	2,30	1208 K / 2208 K	22208 K
722509 DA	40	64,5	180	160	60	14	160	85	25	12	3,0	1209 K / 2209 K	22209 K
722509 DB	40	69,5	180	160	60	14	160	85	25	12	3,0	1209 K / 2209 K	22209 K
722510 DA	45	68,5	180	160	60	14	160	90	25	12	3,0	1210 K / 2210 K	22210 K
722510 DB	45	73	180	160	60	14	160	90	25	12	3,0	1210 K / 2210 K	22210 K
722511 DA	50	75,5	192	172,5	65	14	170	100	27	12	4,10	1211 K / 2211 K	22211 K
722511 DB	50	81,5	192	172,5	65	14	170	100	27	12	4,10	1211 K / 2211 K	22211 K
722512 DA	55	77	210	189	72	14	180	110	30	12	4,80	1212 K / 2212 K	22212 K
722512 DB	55	82	210	189	72	14	180	110	30	12	4,80	1212 K / 2212 K	22212 K
722513 DA	60	80	225	203	78	14	190	120	33	12	5,90	1213 K / 2213 K	22213 K
722513 DB	60	86	225	203	78	14	190	120	33	12	5,90	1213 K / 2213 K	22213 K
722515 A	65	104	190	190	95	18	152	130	41	16	9,40	1215 K / 2215 K	22215 K
722515 B	65	104	190	190	95	18	152	130	41	16	9,40	1215 K / 2215 K	22215 K
722516 A	70	110	196	196	98	18	152	140	43	16	9,80	1216 K / 2216 K	22216 K
722516 B	70	110	196	196	98	18	152	140	43	16	9,80	1216 K / 2216 K	22216 K
722517 A	75	114	210	210	105	18	170	150	46	16	11,5	1217 K / 2217 K	22217 K
722517 B	75	114	210	210	105	18	170	150	46	16	11,5	1217 K / 2217 K	22217 K
722518 A	80	118	210	210	105	18	170	160	50	16	12,5	1218 K / 2218 K	22218 K
722518 B	80	118	210	210	105	18	170	160	50	16	12,5	1218 K / 2218 K	22218 K
722520 A	90	127	250	250	125	22	198	180	56	20	18,0	1220 K / 2220 K	22220 K
722520 B	90	127	250	250	125	22	198	180	56	20	18,0	1220 K / 2220 K	22220 K
722522 A	100	137	270	270	135	22	219	200	63	20	21,5	1222 K / 2222 K	22222 K

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 149 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
