Фланцевые ОПУ из пластмассы UCFB ISB

Фланцевые ОПУ из пластмассы UCFB: 12 типоразмеров, диаметры вала 12–60 мм.

Фланцевые ОПУ из пластмассы UCFB: корпус из пластмассы (материал ПБТ) с подшипником UC из нержавеющей стали и пластмассы. В таблице каталога 12 типоразмеров с диаметрами вала от 12 до 60 мм.

Узлы взаимозаменяются с чугунными ОПУ той же серии, имеют торцевые крышки, внутренние прокладки и оцинкованные или стальные масленки. Рабочая температура — от −35 до +102 °C.

Допустимые нагрузки по схемам нагружения приведены в таблице под размерной таблицей серии; момент затяжки и размер крепёжного винта даны в таблице размеров.

Корпус из ПБТ (белый, чёрный, зелёный)
Подшипник UC из нержавеющей стали и пластмассы
Взаимозаменяем с чугунными ОПУ
Рабочая температура от −35 до +102 °C
Диаметр вала 12–60 мм

Изделий в серии	12
Внутренний диаметр d, мм	42,9–84

12 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

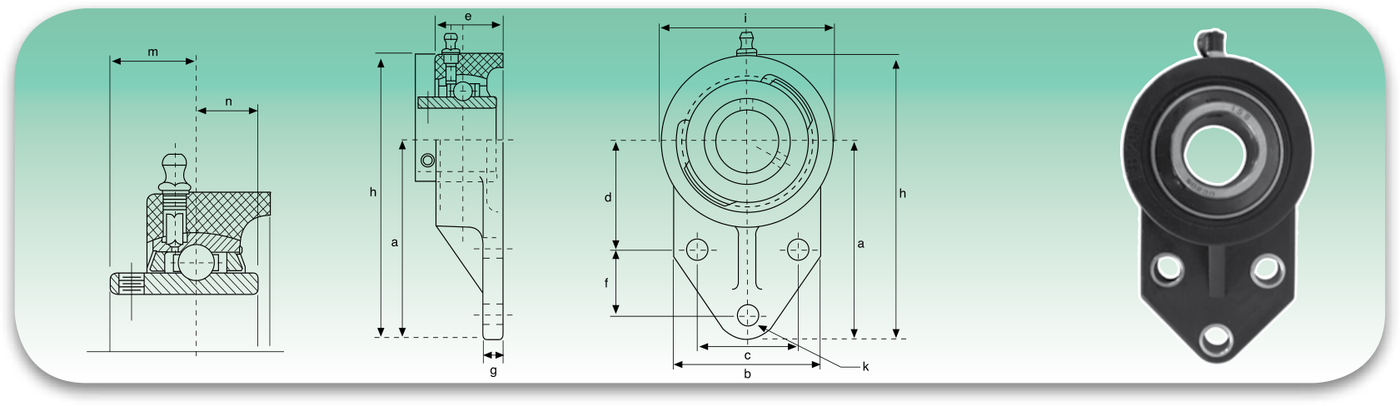

Чертежи и схемы

Допустимая нагрузка, Н (по типоразмерам подшипников; схемы нагружения 1–3 — рисунки слева в таблице каталога по порядку сверху вниз)

Схема	201	202	203	204	205	206	207	211	212
Схема нагружения 1	—	—	—	7 200	9 100	12 200	12 900	13 540	14 200
Схема нагружения 2	—	—	—	9 200	11 100	11 800	11 900	12 500	13 120
Схема нагружения 3	—	—	—	2 600	2 800	2 900	3 100	3 250	3 410

Размерный ряд: Фланцевые ОПУ из пластмассы UCFB

Показано 12 из 12

Обозначение	Диаметр вала d, мм	Диаметр вала d, дюйм	a, мм	b, мм	c, мм	d, мм	e, мм	f, мм	g, мм	h, мм	i, мм	k, мм	m, мм	n, мм	Крепёжный винт	Момент затяжки, Н·м	Масса, кг
UCFB201	12	1/2	76,2	62	38,1	42,9	33,7	22,2	11,4	108	63,5	10,7	18,3	12,7	M10	18	0,08
UCFB202	15	9/16 / 5/8	76,2	62	38,1	42,9	33,7	22,2	11,4	108	63,5	10,7	18,3	12,7	M10	18	0,08
UCFB203	17	11/16	76,2	62	38,1	42,9	33,7	22,2	11,4	108	63,5	10,7	18,3	12,7	M10	18	0,08
UCFB204	20	3/4	76,2	62	38,1	42,9	33,7	22,2	11,4	108	63,5	10,7	18,3	12,7	M10	18	0,08
UCFB205	25	13/16 / 7/8 / 15/16 / 1	85,7	63,5	41,3	46	35,2	28,6	11,4	120,6	70	10,7	19,7	14,3	M10	25	0,11
UCFB206	30	1 1/16 / 1 1/8 / 1 3/16 / 1 1/4	96,5	76	47,6	52,4	41,5	31,8	13,3	138,5	83	10,7	22,2	15,9	M10	30	0,16
UCFB207	35	1 1/4 / 1 5/16 / 1 3/8 / 1 7/16	109,5	89	50,8	60,3	47,1	31,8	16,1	157	95	13,1	25,4	17,5	M12	35	0,23
UCFB208	40	1 1/2 / 1 9/16	—	78	50	60	36	41	16	164	100	13,1	30,2	19	M12	40	0,78
UCFB209	45	1 5/8 / 1 11/16 / 1 2/4	—	80	54	65	38	43	18	174	106	13,1	30,2	19	M12	45	0,92
UCFB210	50	1 13/16 / 1 7/8 / 1 15/16 / 2	—	86	58	68	40	46	18	184	112	13,1	32,6	19	M12	50	1,12
UCFB211	55	2 / 2 1/16 / 2 1/8 / 2 3/16	—	90	62	78	43	50	18	207	130	16	33,4	22,2	M14	55	—
UCFB212	60	2 1/4 / 2 5/16 / 2 5/8 / 2 7/16	—	94	66	84	48	55	18	223	140	16	39,7	25,4	M14	60	—

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 157 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
