ОПУ с квадратным фланцем из пластмассы UCF ISB
ОПУ с квадратным фланцем из пластмассы UCF: 12 типоразмеров, диаметры вала 12–60 мм.
ОПУ с квадратным фланцем из пластмассы UCF: корпус из пластмассы (материал ПБТ) с подшипником UC из нержавеющей стали и пластмассы. В таблице каталога 12 типоразмеров с диаметрами вала от 12 до 60 мм.
Узлы взаимозаменяются с чугунными ОПУ той же серии, имеют торцевые крышки, внутренние прокладки и оцинкованные или стальные масленки. Рабочая температура — от −35 до +102 °C.
Допустимые нагрузки по схемам нагружения приведены в таблице под размерной таблицей серии; момент затяжки и размер крепёжного винта даны в таблице размеров.
- Корпус из ПБТ (белый, чёрный, зелёный)
- Подшипник UC из нержавеющей стали и пластмассы
- Взаимозаменяем с чугунными ОПУ
- Рабочая температура от −35 до +102 °C
- Диаметр вала 12–60 мм
| Изделий в серии | 12 |

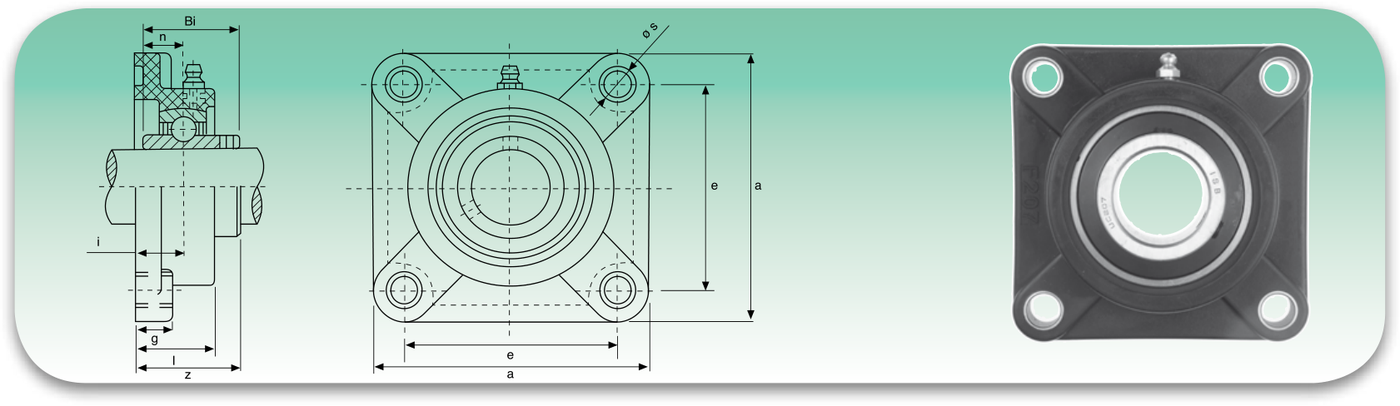

Чертежи и схемы
Допустимая нагрузка, Н (по типоразмерам подшипников; схемы нагружения 1–3 — рисунки слева в таблице каталога по порядку сверху вниз)
| Схема | 204 | 205 | 206 | 207 | 208 | 209 | 210 | 211 | 212 |
|---|---|---|---|---|---|---|---|---|---|
| Схема нагружения 1 | 15 950 | 13 000 | 18 000 | 18 500 | 19 100 | 19 350 | 19 650 | 20 630 | 21 660 |
| Схема нагружения 2 | 10 250 | 12 150 | 17 700 | 18 500 | 19 250 | 19 350 | 19 620 | 20 600 | 21 630 |
| Схема нагружения 3 | 3 650 | 3 350 | 3 350 | 3 520 | 3 790 | 3 850 | 3 990 | 4 190 | 4 400 |
Размерный ряд: ОПУ с квадратным фланцем из пластмассы UCF
Показано 12 из 12
| Обозначение | Диаметр вала d, мм | Диаметр вала d, дюйм | a, мм | e, мм | g, мм | l, мм | s, мм | z, мм | i, мм | Bi, мм | n, мм | Крепёжный винт | Момент затяжки, Н·м | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCF201 | 12 | 1/2 | 86 | 63,5 | 13,4 | 27,8 | 11 | 34,6 | 16,3 | 31 | 12,7 | M10 | 18 | 0,12 |
| UCF202 | 15 | 9/16 / 5/8 | 86 | 63,5 | 13,4 | 27,8 | 11 | 34,6 | 16,3 | 31 | 12,7 | M10 | 18 | 0,12 |
| UCF203 | 17 | 11/16 | 86 | 63,5 | 13,4 | 27,8 | 11 | 34,6 | 16,3 | 31 | 12,7 | M10 | 18 | 0,12 |
| UCF204 | 20 | 3/4 | 86 | 63,5 | 13,4 | 27,8 | 11 | 34,6 | 16,3 | 31 | 12,7 | M10 | 18 | 0,12 |
| UCF205 | 25 | 13/16 / 7/8 / 15/16 / 1 | 95 | 70 | 14,3 | 28,5 | 11 | 36,7 | 17 | 34 | 14,3 | M10 | 25 | 0,15 |
| UCF206 | 30 | 1 1/16 / 1 1/8 / 1 3/16 / 1 1/4 | 107 | 83 | 14,3 | 31,5 | 11 | 41,2 | 19 | 38,1 | 15,9 | M10 | 30 | 0,18 |
| UCF207 | 35 | 1 1/4 / 1 5/16 / 1 3/8 / 1 7/16 | 118 | 92 | 15,5 | 34,5 | 13 | 46,9 | 21,5 | 42,9 | 17,5 | M12 | 35 | 0,25 |
| UCF208 | 40 | 1 1/2 / 1 9/16 | 130 | 102 | 17 | 36,5 | 14 | 53,2 | 23 | 49,2 | 19 | M12 | 40 | 0,36 |
| UCF209 | 45 | 1 5/8 / 1 11/16 / 1 3/4 | 137 | 105 | 19 | 41 | 17 | 54,2 | 24 | 49,2 | 19 | M16 | 45 | 0,42 |
| UCF210 | 50 | 1 13/16 / 1 7/8 / 1 15/16 / 2 | 143 | 111 | 21 | 43 | 17 | 57,6 | 25 | 51,6 | 19 | M16 | 50 | 0,49 |
| UCF211 | 55 | 2 1/16 / 2 1/8 / 2 3/16 | 162 | 130 | 20 | 43 | 19 | 63 | 25 | 55,6 | 22,2 | M16 | 55 | — |
| UCF212 | 60 | 2 1/4 / 2 5/16 / 2 3/8 / 2 7/16 | 175 | 143 | 20 | 48 | 19 | 73,5 | 29 | 65,1 | 25,4 | M16 | 60 | — |
