Натяжные ОПУ из пластмассы UCT ISB

Натяжные ОПУ из пластмассы UCT: 12 типоразмеров, диаметры вала 12–60 мм.

Натяжные ОПУ из пластмассы UCT: корпус из пластмассы (материал ПБТ) с подшипником UC из нержавеющей стали и пластмассы. В таблице каталога 12 типоразмеров с диаметрами вала от 12 до 60 мм.

Узлы взаимозаменяются с чугунными ОПУ той же серии, имеют торцевые крышки, внутренние прокладки и оцинкованные или стальные масленки. Рабочая температура — от −35 до +102 °C.

Допустимые нагрузки по схемам нагружения приведены в таблице под размерной таблицей серии; момент затяжки и размер крепёжного винта даны в таблице размеров.

Корпус из ПБТ (белый, чёрный, зелёный)
Подшипник UC из нержавеющей стали и пластмассы
Взаимозаменяем с чугунными ОПУ
Рабочая температура от −35 до +102 °C
Диаметр вала 12–60 мм

Изделий в серии	12
Внутренний диаметр d, мм	12–22

12 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

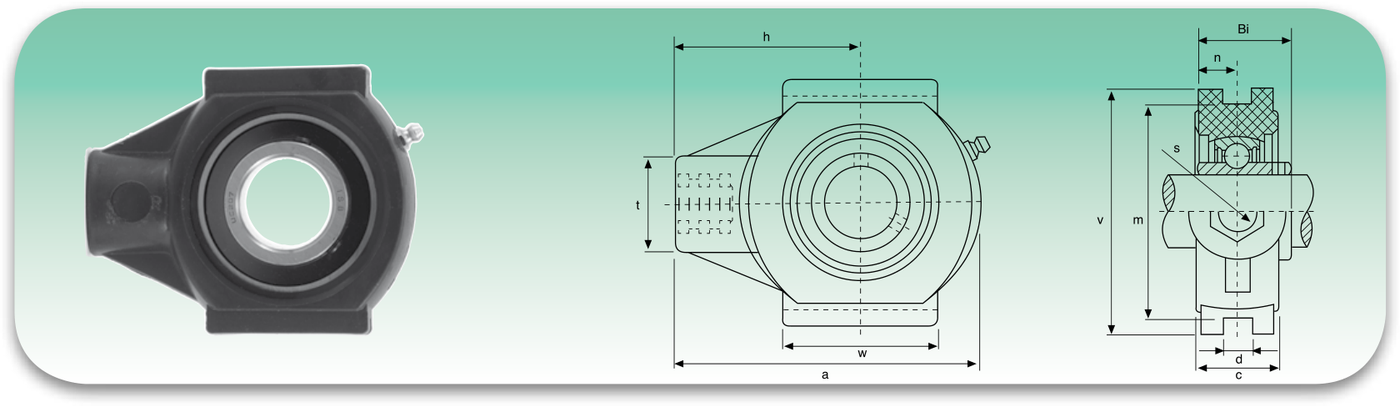

Чертежи и схемы

Допустимая нагрузка, Н (по типоразмерам подшипников; схемы нагружения 1–3 — рисунки слева в таблице каталога по порядку сверху вниз)

Схема	204	205	206	207	208	209	210	211	212
Схема нагружения 1	14 800	15 500	15 800	16 500	17 300	18 210	18 860	19 800	20 790
Схема нагружения 2	3 930	4 530	5 100	6 500	7 800	8 710	9 750	10 240	10 750
Схема нагружения 3	8 500	10 350	10 900	11 300	12 150	12 900	13550	14 230	14 940
Схема нагружения 4	40 770	45 300	46 100	44 100	42 800	44 230	44 880	47 120	49 470

Размерный ряд: Натяжные ОПУ из пластмассы UCT

Показано 12 из 12

Обозначение	Диаметр вала d, мм	Диаметр вала d, дюйм	a, мм	c, мм	d, мм	h, мм	m, мм	t, мм	v, мм	w, мм	Bi, мм	n, мм	Крепёжный винт	Масса, кг
UCT201	12	1/2	99	27,5	12	64	76	36	88	47	31	12,7	M16	0,18
UCT202	15	9/16 / 5/8	99	27,5	12	64	76	36	88	47	31	12,7	M16	0,18
UCT203	17	11/16	99	27,5	12	64	76	36	88	47	31	12,7	M16	0,18
UCT204	20	3/4	99	27,5	12	64	76	36	88	47	31	12,7	M16	0,18
UCT205	25	13/16 / 7/8 / 15/16 / 1	99	27,5	12	64	76	36	88	47	34	14,3	M16	0,17
UCT206	30	1 1/16 / 1 1/8 / 1 3/16 / 1 1/4	125	34,5	12	76	89	40	102	63	38,4	15,9	M16	0,28
UCT207	35	1 1/4 / 1 5/16 / 1 3/8 / 1 7/16	125	34,5	12	76	89	40	102	63	42,9	17,5	M16	0,27
UCT208	40	1 1/2 / 1 9/16	140	34,5	16	85	102	40	114	80	49,2	19	M16	0,36
UCT209	45	1 5/8 / 1 11/16 / 1 3/4	149	40	16	90	102	50	117	85	49,2	19	M20	0,41
UCT210	50	1 13/16 / 1 7/8 / 1 15/16 / 2	149	40	16	90	102	50	117	85	51,6	19	M20	0,47
UCT211	55	2 / 2 1/16 / 2 1/8 / 2 3/16	171	38	22	106	130	64	146	95	55,6	22,2	M20	—
UCT212	60	2 1/4 / 2 5/16 / 2 3/8 / 2 7/16	194	42	22	119	130	64	146	102	65,1	25,4	M20	—

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 154 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
