ОПУ под шариковые винтовые пары EF ISB
Свободнолежащие ОПУ типа EF под шариковые винтовые пары: 6 типоразмеров, диаметры хвостовика 6–20 мм.
Опорно-поворотные устройства под шариковые винтовые пары, свободнолежащие ОПУ типа EF: для свободной (плавающей) стороны винта. В таблице каталога 6 типоразмеров с диаметром хвостовика вала от 6 до 20 мм.
Свободнолежащие ОПУ; ОПУ типа EF комплектуются теми же подшипниками, что и ОПУ FF того же размера.
Подшипники, нагрузки и рекомендуемые размеры хвостовиков вала приведены в таблицах серии.
- Для шариковых винтовых пар (ШВП)
- Для свободной (плавающей) стороны винта
- Подшипники и нагрузки — в таблицах серии
| Изделий в серии | 6 |

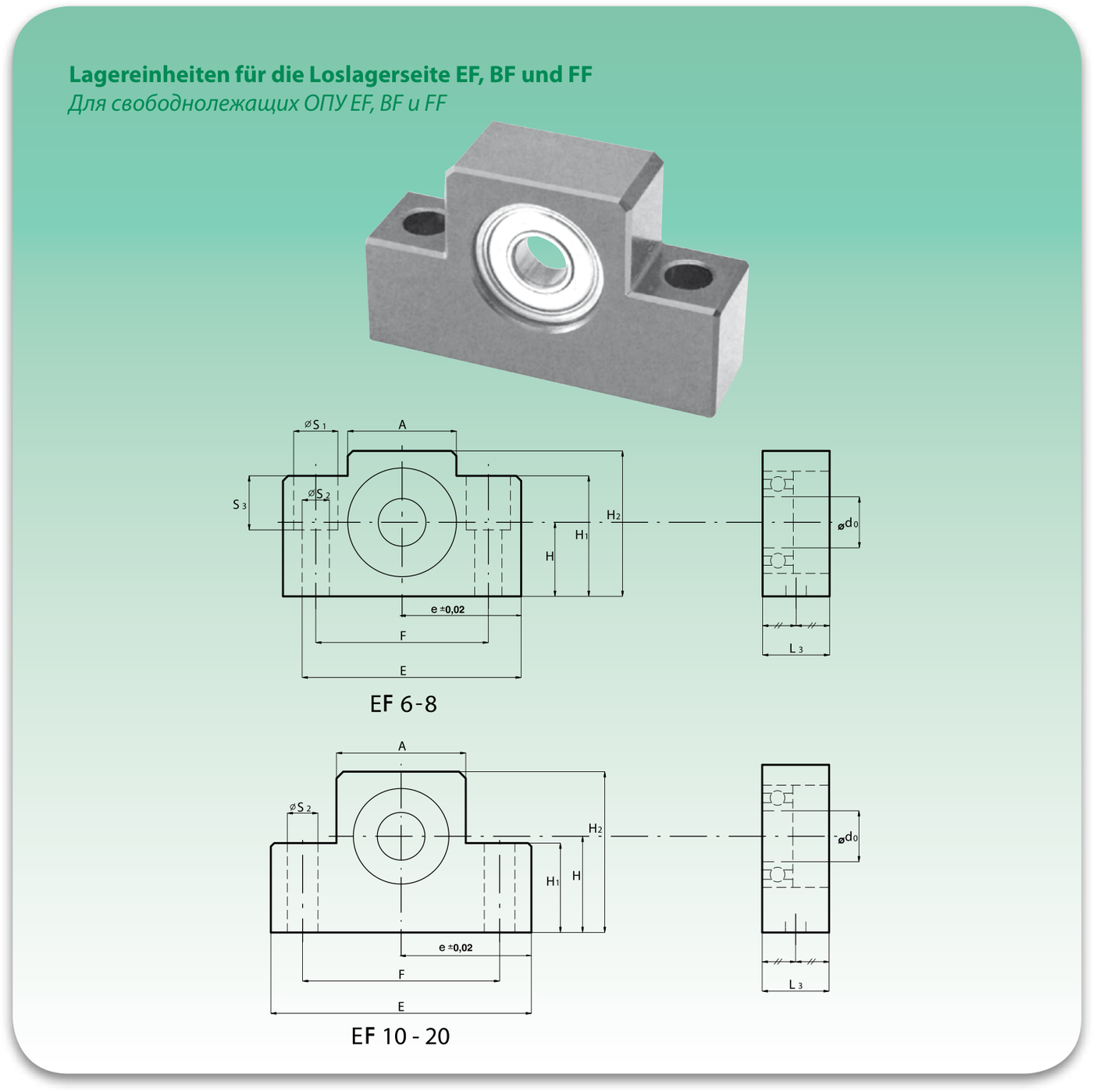

Чертежи и схемы
Подшипники ОПУ типа EF и динамические нагрузки
| Отверстие | Тип ОПУ | Подшипник | Динамическая осевая нагрузка, кН | Динамическая радиальная нагрузка, кН |
|---|---|---|---|---|
| Ø 6 | EF 6 / EF 8 | 606 ZZ | — | 2,31 |
Рекомендуемые размеры хвостовиков вала для ОПУ типа EF
| Тип | d0, мм | d винта, мм | B, мм | C, мм | L1, мм | L2, мм |
|---|---|---|---|---|---|---|
| EF6 | 6 | 8 | 5,6 | 0,8 | 9 | 7,0 |
| EF8 | 6 | 8 | 5,6 | 0,9 | 10 | 7,0 |
| EF10 | 8 | 10/12 | 7,6 | 0,9 | 11 | 7,9 |
| EF12 | 10 | 16 | 9,6 | 1,15 | 12 | 9,15 |
| EF15 | 15 | 20 | 14,3 | 1,15 | 12 | 10,15 |
| EF20 | 20 | 25/32 | 19 | 1,35 | 18 | 15,35 |
