ОПУ с круглым фланцем и втулкой UKFC2, нормальная серия ISB

ОПУ с круглым фланцем и втулкой UKFC2, нормальная серия: диаметры вала 20–80 мм, 39 исполнений.

ОПУ с круглым фланцем и втулкой серии UKFC2 (нормальная серия). В серию входят: диаметры вала от 20 до 80 мм; 39 исполнений в таблице каталога (13 с метрическим и 26 с дюймовым отверстием); корпуса FC205…FC218; подшипники UK205+H2305…UK218+HA2318.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — закрепительной (стяжной) втулкой с гайкой и шайбой, подшипник с коническим отверстием; втулки серии H 23 приведены в каталоге отдельной серией (раздел «Крепление стяжной втулкой»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Втулки HA, HE, HS с дюймовой резьбой.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 20–80 мм и дюймовые отверстия
Крепление на валу закрепительной втулкой
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)
+H23xx	в комплекте закрепительная втулка серии H 23 с метрическим отверстием
+HE / +HS / +HA	втулки с дюймовым отверстием и дюймовой резьбой

Изделий в серии	39
Внутренний диаметр d, мм	20–80

ОПУ с круглым фланцем и втулкой UKFC2, нормальная серия ISB

39 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

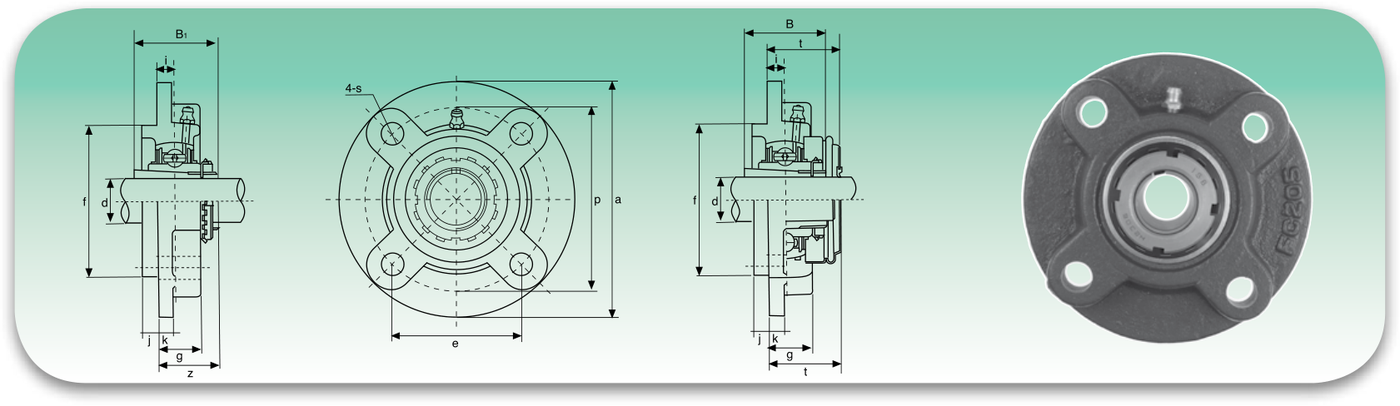

Чертежи и схемы

Размерный ряд: ОПУ с круглым фланцем и втулкой UKFC2, нормальная серия

Показано 39 из 39

Обозначение	d, мм	d, дюйм	a, мм	p, мм	e, мм	i, мм	s, мм	j, мм	k, мм	g, мм	f, мм	z, мм	t, мм	B1, мм	Крепёжный винт	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UKFC205+H2305	20	—	115	90	63,6	10	12	6	7	21	70	29,5	34	35	M10	13300	7457	UK205+H2305	FC205	1,05
UKFC205+HE2305	—	3/4	115	90	63,6	10	12	6	7	21	70	29,5	34	35	M10	13300	7457	UK205+HE2305	FC205	1,05
UKFC206+H2306	25	—	125	100	70,7	10	12	8	8	23	80	31	36,5	38	M10	18525	10735	UK206+H2306	FC206	1,34
UKFC206+HS2306	—	7/8	125	100	70,7	10	12	8	8	23	80	31	36,5	38	M10	18525	10735	UK206+HS2306	FC206	1,34
UKFC206+HE2306	—	1	125	100	70,7	10	12	8	8	23	80	31	36,5	38	M10	18525	10735	UK206+HE2306	FC206	1,34
UKFC207+H2307	30	—	135	110	77,8	11	14	8	9	26	90	33,5	41	43	M12	24415	14630	UK207+H2307	FC207	1,90
UKFC207+HS2307	—	1 1/8	135	110	77,8	11	14	8	9	26	90	33,5	41	43	M12	24415	14630	UK207+HS2307	FC207	1,90
UKFC208+H2308	35	—	145	120	84,8	11	14	10	9	26	100	35,5	45,5	46	M12	27645	16910	UK208+H2308	FC208	2,24
UKFC208+HE2308	—	1 1/4	145	120	84,8	11	14	10	9	26	100	35,5	45,5	46	M12	27645	16910	UK208+HE2308	FC208	2,24
UKFC208+HS2308	—	1 3/8	145	120	84,8	11	14	10	9	26	100	35,5	45,5	46	M12	27645	16910	UK208+HS2308	FC208	2,24
UKFC209+H2309	40	—	160	132	93,3	10	16	12	14	26	105	36	44,5	50	M14	32395	20235	UK209+H2309	PFC209	2,83
UKFC209+HA2309	—	1 7/16	160	132	93,3	10	16	12	14	26	105	36	44,5	50	M14	32395	20235	UK209+HA2309	PFC209	2,83
UKFC209+HE2309	—	1 1/2	160	132	93,3	10	16	12	14	26	105	36	44,5	50	M14	32395	20235	UK209+HE2309	PFC209	2,83
UKFC209+HS2309	—	1 5/8	160	132	93,3	10	16	12	14	26	105	36	44,5	50	M14	32395	20235	UK209+HS2309	PFC209	2,83
UKFC210+H2310	45	—	165	138	97,6	10	16	12	14	28	110	37,5	47,5	55	M14	33345	22135	UK210+H2310	FC210	3,07
UKFC210+HS2310	—	1 5/8	165	138	97,6	10	16	12	14	28	110	37,5	47,5	55	M14	33345	22135	UK210+HS2310	FC210	3,07
UKFC210+HA2310	—	1 11/16	165	138	97,6	10	16	12	14	28	110	37,5	47,5	55	M14	33345	22135	UK210+HA2310	FC210	3,07
UKFC210+HE2310	—	1 3/4	165	138	97,6	10	16	12	14	28	110	37,5	47,5	55	M14	33345	22135	UK210+HE2310	FC210	3,07
UKFC211+H2311	50	—	185	150	106,1	13	19	12	15	31	125	41,5	51	59	M16	41230	27930	UK211+H2311	FC211	4,16
UKFC211+HS2311	—	1 7/8	185	150	106,1	13	19	12	15	31	125	41,5	51	59	M16	41230	27930	UK211+HS2311	FC211	4,16
UKFC211+HA2311	—	1 15/16	185	150	106,1	13	19	12	15	31	125	41,5	51	59	M16	41230	27930	UK211+HA2311	FC211	4,16
UKFC211+HE2311	—	2	185	150	106,1	13	19	12	15	31	125	41,5	51	59	M16	41230	27930	UK211+HE2311	FC211	4,16
UKFC212+H2312	55	—	195	160	113,1	17	19	12	15	36	135	48	61,5	62	M16	49780	34390	UK212+H2312	FC212	4,99
UKFC212+HS2312	—	2 1/8	195	160	113,1	17	19	12	15	36	135	48	61,5	62	M16	49780	34390	UK212+HS2312	FC212	4,99
UKFC213+H2313	60	—	205	170	120,2	16	19	14	15	36	145	49	60,5	65	M16	54340	38095	UK213+H2313	FC213	5,56
UKFC213+HA2313	—	2 3/16	205	170	120,2	16	19	14	15	36	145	49	60,5	65	M16	54340	38095	UK213+HA2313	FC213	5,56
UKFC213+HE2313	—	2 1/4	205	170	120,2	16	19	14	15	36	145	49	60,5	65	M16	54340	38095	UK213+HE2313	FC213	5,56
UKFC213+HS2313	—	2 3/8	205	170	120,2	16	19	14	15	36	145	49	60,5	65	M16	54340	38095	UK213+HS2313	FC213	5,56
UKFC215+H2315	65	—	220	184	130,1	18	19	16	18	40	160	53,5	—	73	M16	64030	45885	UK215+H2315	FC215	7,67
UKFC215+HA2315	—	2 7/16	220	184	130,1	18	19	16	18	40	160	53,5	—	73	M16	64030	45885	UK215+HA2315	FC215	7,67
UKFC215+HE2315	—	2 1/2	220	184	130,1	18	19	16	18	40	160	53,5	—	73	M16	64030	45885	UK215+HE2315	FC215	7,67
UKFC216+H2316	70	—	240	200	141,4	18	23	16	18	42	170	57	—	78	M20	69065	50350	UK216+H2316	FC216	9,41
UKFC216+HA2316	—	2 11/16	240	200	141,4	18	23	16	18	42	170	57	—	78	M20	69065	50350	UK216+HA2316	FC216	9,41
UKFC216+HE2316	—	2 3/4	240	200	141,4	18	23	16	18	42	170	57	—	78	M20	69065	50350	UK216+HE2316	FC216	9,41
UKFC217+H2317	75	—	250	208	147,1	18	23	18	20	45	180	59	—	82	M20	79800	58805	UK217+H2317	FC217	11,23
UKFC217+HA2317	—	2 15/16	250	208	147,1	18	23	18	20	45	180	59	—	82	M20	79800	58805	UK217+HA2317	FC217	11,23
UKFC217+HE2317	—	3	250	208	147,1	18	23	18	20	45	180	59	—	82	M20	79800	58805	UK217+HE2317	FC217	11,23
UKFC218+H2318	80	—	265	220	155,5	22	23	18	20	50	190	64,5	—	86	M20	91295	67925	UK218+H2318	FC218	13,34
UKFC218+HA2318	—	3 3/16	265	220	155,5	22	23	18	20	50	190	64,5	—	86	M20	91295	67925	UK218+HA2318	FC218	13,34

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 77 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
