Уплотнённые шарикоподшипники для ОПУ с установочными винтами SB-RB2, легкая серия ISB
Уплотнённые шарикоподшипники для ОПУ с установочными винтами SB-RB2, легкая серия: диаметры вала 12–60 мм, 46 исполнений.
Уплотнённые шарикоподшипники для ОПУ с установочными винтами серии SB-RB2 (легкая серия). В серию входят: диаметры вала от 12 до 60 мм; 46 исполнений в таблице каталога (12 с метрическим и 34 с дюймовым отверстием).
Однорядные шариковые подшипники со сферическим наружным кольцом, которые устанавливаются в корпуса ОПУ. Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).
Внутреннее кольцо закалённое и шлифованное; подшипник по внутренним проектным характеристикам соответствует подшипникам серии 62 или 63 по таблицам ISO.
С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.
Поставляется в исполнении из нержавеющей стали AISI 440C.
Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.
Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).
- Диаметр вала 12–60 мм и дюймовые отверстия
- Крепление на валу установочными винтами
- Сферическое наружное кольцо подшипника — компенсация перекоса
- Двустороннее уплотнение подшипника
- Исполнение HT для температур до +200 °C
Исполнения и обозначения
| -N | дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″) |
| Изделий в серии | 46 |
| Внутренний диаметр d, мм | 12–60 |
| Наружный диаметр D, мм | 40–110 |

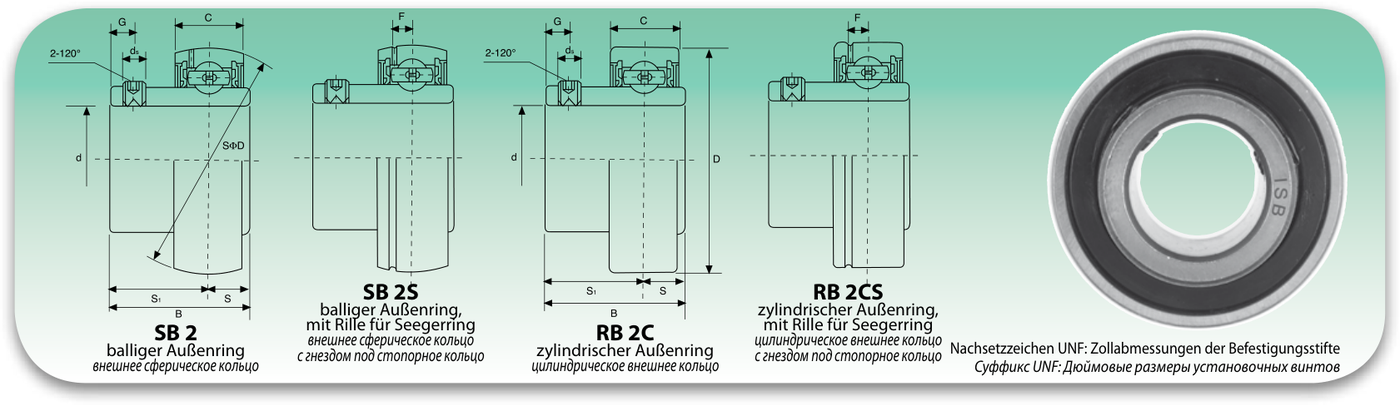

Чертежи и схемы
Размерный ряд: Уплотнённые шарикоподшипники для ОПУ с установочными винтами SB-RB2, легкая серия
| Обозначение | d, мм | d, дюйм | D, мм | B, мм | C, мм | S, мм | S1, мм | dS | G, мм | F, мм | Динамическая грузоподъёмность C, Н | Статическая грузоподъёмность C0, Н | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB-RB201 | 12 | — | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,10 |
| SB-RB201-8 | — | 3/4 | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,10 |
| SB-RB202 | 15 | — | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,10 |
| SB-RB202-9 | — | 9/16 | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,10 |
| SB-RB202-10 | — | 5/8 | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,10 |
| SB-RB203 | 17 | — | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,09 |
| SB-RB203-11 | — | 11/16 | 40 | 22 | 12 | 6 | 16 | M5x0,8 | 4,5 | 3,7 | 9200 | 4480 | 0,09 |
| SB-RB204 | 20 | — | 47 | 25 | 14 | 7 | 18 | M6x1 | 4,5 | 3,7 | 12200 | 6300 | 0,13 |
| SB-RB204-12 | — | 3/4 | 47 | 25 | 14 | 7 | 18 | M6x1 | 4,5 | 3,7 | 12200 | 6300 | 0,14 |
| SB-RB205 | 25 | — | 52 | 27 | 15 | 7,5 | 19,5 | M6x1 | 5,5 | 3,9 | 13300 | 7460 | 0,16 |
| SB-RB205-13 | — | 13/16 | 52 | 27 | 15 | 7,5 | 19,5 | M6x1 | 5,5 | 3,9 | 13300 | 7460 | 0,19 |
| SB-RB205-14 | — | 7/8 | 52 | 27 | 15 | 7,5 | 19,5 | M6x1 | 5,5 | 3,9 | 13300 | 7460 | 0,18 |
| SB-RB205-15 | — | 15/16 | 52 | 27 | 15 | 7,5 | 19,5 | M6x1 | 5,5 | 3,9 | 13300 | 7460 | 0,17 |
| SB-RB205-16 | — | 1 | 52 | 27 | 15 | 7,5 | 19,5 | M6x1 | 5,5 | 3,9 | 13300 | 7460 | 0,16 |
| SB-RB206 | 30 | — | 62 | 30 | 16 | 8 | 22 | M6x1 | 6 | 5,0 | 18500 | 10800 | 0,25 |
| SB-RB206-17 | — | 1 1/16 | 62 | 30 | 16 | 8 | 22 | M6x1 | 6 | 5,0 | 18500 | 10800 | 0,28 |
| SB-RB206-18 | — | 1 1/8 | 62 | 30 | 16 | 8 | 22 | M6x1 | 6 | 5,0 | 18500 | 10800 | 0,26 |
| SB-RB206-19 | — | 1 3/16 | 62 | 30 | 16 | 8 | 22 | M6x1 | 6 | 5,0 | 18500 | 10800 | 0,25 |
| SB-RB206-20 | — | 1 1/4 | 62 | 30 | 16 | 8 | 22 | M6x1 | 6 | 5,0 | 18500 | 10800 | 0,24 |
| SB-RB207 | 35 | — | 72 | 32 | 17 | 8,5 | 23,5 | M8x1 | 6,5 | 5,7 | 24500 | 14600 | 0,38 |
| SB-RB207-20 | — | 1 1/4 | 72 | 32 | 17 | 8,5 | 23,5 | M8x1 | 6,5 | 5,7 | 24500 | 14600 | 0,43 |
| SB-RB207-21 | — | 1 5/16 | 72 | 32 | 17 | 8,5 | 23,5 | M8x1 | 6,5 | 5,7 | 24500 | 14600 | 0,41 |
| SB-RB207-22 | — | 1 3/8 | 72 | 32 | 17 | 8,5 | 23,5 | M8x1 | 6,5 | 5,7 | 24500 | 14600 | 0,38 |
| SB-RB207-23 | — | 1 7/16 | 72 | 32 | 17 | 8,5 | 23,5 | M8x1 | 6,5 | 5,7 | 24500 | 14600 | 0,37 |
| SB-RB208 | 40 | — | 80 | 34 | 18 | 9 | 25 | M8x1 | 7 | 6,2 | 27700 | 17000 | 0,60 |
| SB-RB208-24 | — | 1 1/2 | 80 | 34 | 18 | 9 | 25 | M8x1 | 7 | 6,2 | 27700 | 17000 | 0,58 |
| SB-RB208-25 | — | 1 9/16 | 80 | 34 | 18 | 9 | 25 | M8x1 | 7 | 6,2 | 27700 | 17000 | 0,60 |
| SB-RB209 | 45 | — | 85 | 41,2 | 19 | 10,2 | 31 | M8x1 | 8,2 | 6,4 | 31100 | 24450 | 0,8 |
| SB-RB209-26 | — | 1 5/8 | 85 | 41,2 | 19 | 10,2 | 31 | M8x1 | 8,2 | 6,4 | 31100 | 24450 | 0,8 |
| SB-RB209-27 | — | 1 11/16 | 85 | 41,2 | 19 | 10,2 | 31 | M8x1 | 8,2 | 6,4 | 31100 | 24450 | 0,8 |
| SB-RB209-28 | — | 1 3/4 | 85 | 41,2 | 19 | 10,2 | 31 | M8x1 | 8,2 | 6,4 | 31100 | 24450 | 0,8 |
| SB-RB210 | 50 | — | 90 | 43,5 | 20 | 10,9 | 32,6 | M10x1 | 9,2 | 6,5 | 35300 | 28160 | 0,8 |
| SB-RB210-29 | — | 1 13/16 | 90 | 43,5 | 20 | 10,9 | 32,6 | M10x1 | 9,2 | 6,5 | 35300 | 28160 | 0,8 |
| SB-RB210-30 | — | 1 7/8 | 90 | 43,5 | 20 | 10,9 | 32,6 | M10x1 | 9,2 | 6,5 | 35300 | 28160 | 0,8 |
| SB-RB210-31 | — | 1 15/16 | 90 | 43,5 | 20 | 10,9 | 32,6 | M10x1 | 9,2 | 6,5 | 35300 | 28160 | 0,8 |
| SB-RB210-32 | — | 2 | 90 | 43,5 | 20 | 10,9 | 32,6 | M10x1 | 9,2 | 6,5 | 35300 | 28160 | 0,8 |
| SB-RB211 | 55 | — | 100 | 45,3 | 21 | 11,8 | 33,5 | M10x1 | 9,8 | 7,0 | 38100 | 30000 | 1,1 |
| SB-RB211-32 | — | 2 | 100 | 45,3 | 21 | 11,8 | 33,5 | M10x1 | 9,8 | 7,0 | 38100 | 30000 | 1,1 |
| SB-RB211-33 | — | 2 1/16 | 100 | 45,3 | 21 | 11,8 | 33,5 | M10x1 | 9,8 | 7,0 | 38100 | 30000 | 1,1 |
| SB-RB211-34 | — | 2 1/8 | 100 | 45,3 | 21 | 11,8 | 33,5 | M10x1 | 9,8 | 7,0 | 38100 | 30000 | 1,1 |
| SB-RB211-35 | — | 2 3/16 | 100 | 45,3 | 21 | 11,8 | 33,5 | M10x1 | 9,8 | 7,0 | 38100 | 30000 | 1,1 |
| SB-RB212 | 60 | — | 110 | 53,7 | 22 | 14,9 | 38,8 | M10x1 | 9,8 | 7,6 | 41500 | 32730 | 1,3 |
| SB-RB212-36 | — | 2 1/4 | 110 | 53,7 | 22 | 14,9 | 38,8 | M10x1 | 9,8 | 7,6 | 41500 | 32730 | 1,3 |
| SB-RB212-37 | — | 2 5/16 | 110 | 53,7 | 22 | 14,9 | 38,8 | M10x1 | 9,8 | 7,6 | 41500 | 32730 | 1,3 |
| SB-RB212-38 | — | 2 3/8 | 110 | 53,7 | 22 | 14,9 | 38,8 | M10x1 | 9,8 | 7,6 | 41500 | 32730 | 1,3 |
| SB-RB212-39 | — | 2 7/16 | 110 | 53,7 | 22 | 14,9 | 38,8 | M10x1 | 9,8 | 7,6 | 41500 | 32730 | 1,3 |
