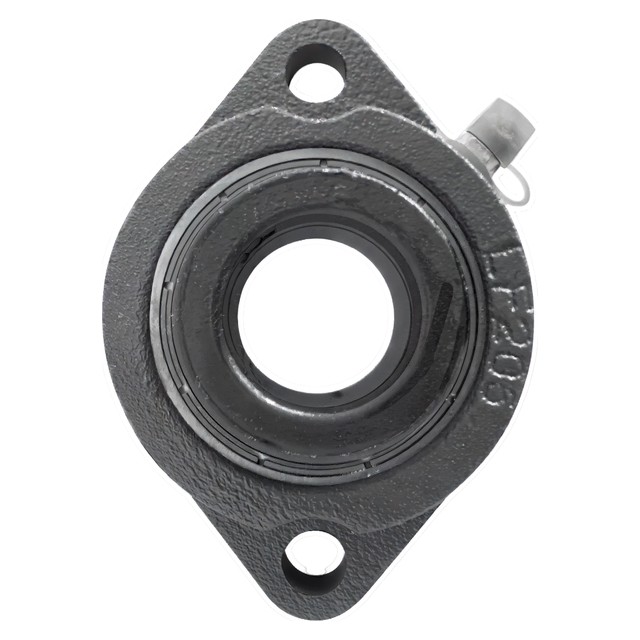

ОПУ с овальным фланцем SALF2 - SBLF2 ISB

ОПУ с овальным фланцем SALF2 - SBLF2: диаметры вала 12–35 мм, 48 исполнений.

ОПУ с овальным фланцем серии SALF2 - SBLF2. В серию входят: диаметры вала от 12 до 35 мм; 48 исполнений в таблице каталога (14 с метрическим и 34 с дюймовым отверстием); корпуса LF203…LF207; подшипники SA201…SB207-23.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Подшипник SA фиксируется на валу зажимным эксцентрическим кольцом, подшипник SB — установочными винтами (исполнения SA и SB даны в таблице раздельными строками); эксцентрическое кольцо не подходит для применений с изменяющимся направлением вращения вала.

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 12–35 мм и дюймовые отверстия
Крепление на валу: эксцентрическое кольцо (SA) или установочные винты (SB)
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)

Изделий в серии	48
Внутренний диаметр d, мм	12–35

ОПУ с овальным фланцем SALF2 - SBLF2 ISB

48 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

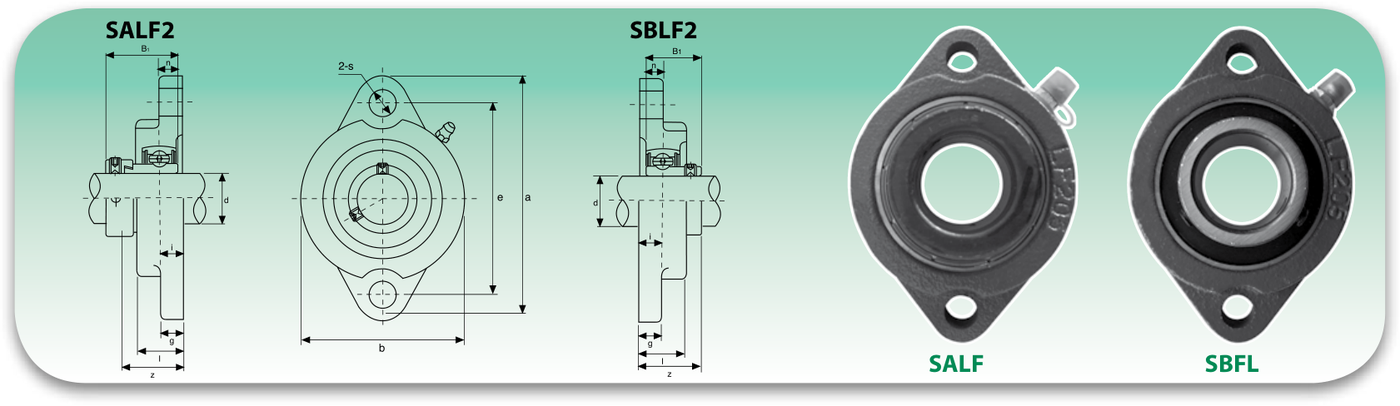

Чертежи и схемы

Размерный ряд: ОПУ с овальным фланцем SALF2 - SBLF2

Показано 48 из 48

Обозначение	d, мм	d, дюйм	a, мм	e, мм	b, мм	i, мм	s, мм	g, мм	l, мм	Крепёжный винт	z, мм	B1, мм	n, мм	Подшипник	Масса, кг	Корпус	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н
SALF201	12	—	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA201	0,3	LF203	9200	4480
SALF201-8	—	3/4	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA201-8	0,3	LF203	9200	4480
SALF202	15	—	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA202	0,3	LF203	9200	4480
SALF202-9	—	9/16	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA202-9	0,3	LF203	9200	4480
SALF202-10	—	5/8	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA202-10	0,3	LF203	9200	4480
SALF203	17	—	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA203	0,3	LF203	9200	4480
SALF203-11	—	11/16	81	63,5	56	9,5	8	9,5	18	M6	31,6	28,6	6,5	SA203-11	0,3	LF203	9200	4480
SALF204	20	—	90	71,5	61	11	10	11	20	M8	34,5	31	7,5	SA204	0,4	LF204	12200	6300
SALF204-12	—	3/4	90	71,5	61	11	10	11	20	M8	34,5	31	7,5	SA204-12	0,4	LF204	12200	6300
SALF205	25	—	95	76	64	11	10	11	20	M8	34,5	31	7,5	SA205	0,5	LF205	13300	7460
SALF205-13	—	13/16	95	76	64	11	10	11	20	M8	34,5	31	7,5	SA205-13	0,5	LF205	13300	7460
SALF205-14	—	7/8	95	76	64	11	10	11	20	M8	34,5	31	7,5	SA205-14	0,5	LF205	13300	7460
SALF205-15	—	15/16	95	76	64	11	10	11	20	M8	34,5	31	7,5	SA205-15	0,5	LF205	13300	7460
SALF205-16	—	1	95	76	64	11	10	11	20	M8	34,5	31	7,5	SA205-16	0,5	LF205	13300	7460
SALF206	30	—	113	90,5	76	12	12	12	22,5	M10	38,7	35,7	9	SA206	0,7	LF206	18500	10800
SALF206-17	—	1 1/16	113	90,5	76	12	12	12	22,5	M10	38,7	35,7	9	SA206-17	0,7	LF206	18500	10800
SALF206-18	—	1 1/8	113	90,5	76	12	12	12	22,5	M10	38,7	35,7	9	SA206-18	0,7	LF206	18500	10800
SALF206-19	—	1 3/16	113	90,5	76	12	12	12	22,5	M10	38,7	35,7	9	SA206-19	0,7	LF206	18500	10800
SALF205-20	—	1 1/4	113	90,5	76	12	12	12	22,5	M10	38,7	35,7	9	SA206-20	0,7	LF206	18500	10800
SALF207	35	—	122	100	89	13	12	13	24	M10	42,4	38,9	9,5	SA207	0,9	LF207	24500	14600
SALF207-20	—	1 1/4	122	100	89	13	12	13	24	M10	42,4	38,9	9,5	SA207-20	0,9	LF207	24500	14600
SALF207-21	—	1 5/16	122	100	89	13	12	13	24	M10	42,4	38,9	9,5	SA207-21	0,9	LF207	24500	14600
SALF207-22	—	1 3/8	122	100	89	13	12	13	24	M10	42,4	38,9	9,5	SA207-22	0,9	LF207	24500	14600
SALF205-23	—	1 7/16	122	100	89	13	12	13	24	M10	42,4	38,9	9,5	SA207-23	0,9	LF207	24500	14600
SBLF201	12	—	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB201	0,3	LF203	9200	4480
SBLF201-8	—	3/4	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB201-8	0,3	LF203	9200	4480
SBLF202	15	—	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB202	0,3	LF203	9200	4480
SBLF202-9	—	9/16	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB202-9	0,3	LF203	9200	4480
SBLF202-10	—	5/8	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB202-10	0,3	LF203	9200	4480
SBLF203	17	—	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB203	0,3	LF203	9200	4480
SBLF203-11	—	11/16	81	63,5	56	9,5	8	9,5	18	M6	25,5	22	6	SB203-11	0,3	LF203	9200	4480
SBLF204	20	—	90	71,5	61	11	10	11	20	M8	29	25	7	SB204	0,3	LF204	12200	6300
SBLF204-12	—	3/4	90	71,5	61	11	10	11	20	M8	29	25	7	SB204-12	0,3	LF204	12200	6300
SBLF205	25	—	95	76	64	11	10	11	20	M8	30,5	27	7,5	SB205	0,4	LF205	13300	7460
SBLF205-13	—	13/16	95	76	64	11	10	11	20	M8	30,5	27	7,5	SB205-13	0,4	LF205	13300	7460
SBLF205-14	—	7/8	95	76	64	11	10	11	20	M8	30,5	27	7,5	SB205-14	0,4	LF205	13300	7460
SBLF205-15	—	15/16	95	76	64	11	10	11	20	M8	30,5	27	7,5	SB205-15	0,4	LF205	13300	7460
SBLF205-16	—	1	95	76	64	11	10	11	20	M8	30,5	27	7,5	SB205-16	0,4	LF205	13300	7460
SBLF206	30	—	113	90,5	76	12	12	12	22,5	M10	34	30	8	SB206	0,6	LF206	18500	10800
SBLF206-17	—	1 1/16	113	90,5	76	12	12	12	22,5	M10	34	30	8	SB206-17	0,6	LF206	18500	10800
SBLF206-18	—	1 1/8	113	90,5	76	12	12	12	22,5	M10	34	30	8	SB206-18	0,6	LF206	18500	10800
SBLF206-19	—	1 3/16	113	90,5	76	12	12	12	22,5	M10	34	30	8	SB206-19	0,6	LF206	18500	10800
SBLF205-20	—	1 1/4	113	90,5	76	12	12	12	22,5	M10	34	30	8	SB206-20	0,6	LF206	18500	10800
SBLF207	35	—	122	100	89	13	12	13	24	M10	36,5	32	8,5	SB207	0,8	LF207	24500	14600
SBLF207-20	—	1 1/4	122	100	89	13	12	13	24	M10	36,5	32	8,5	SB207-20	0,8	LF207	24500	14600
SBLF207-21	—	1 5/16	122	100	89	13	12	13	24	M10	36,5	32	8,5	SB207-21	0,8	LF207	24500	14600
SBLF207-22	—	1 3/8	122	100	89	13	12	13	24	M10	36,5	32	8,5	SB207-22	0,8	LF207	24500	14600
SBLF205-23	—	1 7/16	122	100	89	13	12	13	24	M10	36,5	32	8,5	SB207-23	0,8	LF207	24500	14600

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 109 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
