Натяжные ОПУ UCTX, средняя серия ISB

Натяжные ОПУ UCTX, средняя серия: диаметры вала 25–85 мм, 55 исполнений.

Натяжные ОПУ серии UCTX (средняя серия). В серию входят: диаметры вала от 25 до 85 мм; 55 исполнений в таблице каталога (13 с метрическим и 42 с дюймовым отверстием); корпуса TX05…TX17; подшипники UCX05…UCX17-55.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 25–85 мм и дюймовые отверстия
Крепление на валу установочными винтами
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)

Изделий в серии	55
Внутренний диаметр d, мм	25–85

55 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

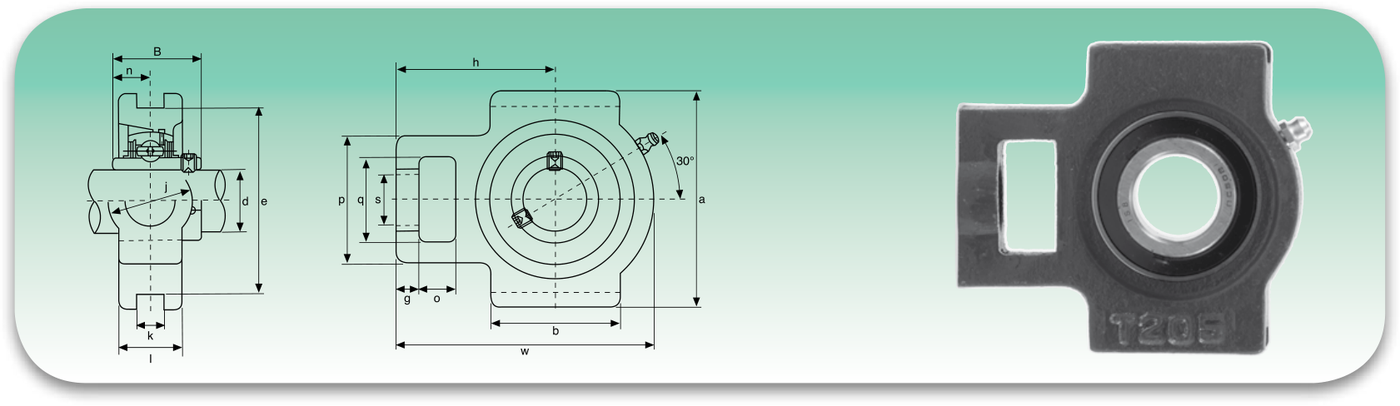

Чертежи и схемы

Размерный ряд: Натяжные ОПУ UCTX, средняя серия

Показано 55 из 55

Обозначение	d, мм	d, дюйм	o, мм	g, мм	p, мм	q, мм	s, мм	b, мм	k, мм	e, мм	a, мм	w, мм	j, мм	l, мм	h, мм	B, мм	n, мм	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UCTX05	25	—	16	12	56	37	22	57	12	89	102	113	28	37	70	38,1	15,9	18525	10735	UCX05	TX05	1,4
UCTX05-13	—	13/16	16	12	56	37	22	57	12	89	102	113	28	37	70	38,1	15,9	18525	10735	UCX05-13	TX05	1,4
UCTX05-14	—	7/8	16	12	56	37	22	57	12	89	102	113	28	37	70	38,1	15,9	18525	10735	UCX05-14	TX05	1,4
UCTX05-15	—	15/16	16	12	56	37	22	57	12	89	102	113	28	37	70	38,1	15,9	18525	10735	UCX05-15	TX05	1,4
UCTX05-16	—	1	16	12	56	37	22	57	12	89	102	113	28	37	70	38,1	15,9	18525	10735	UCX05-16	TX05	1,4
UCTX06	30	—	16	15	64	37	22	64	12	89	102	129	30	37	78	42,9	17,5	24415	14630	UCX06	TX06	1,8
UCTX06-17	—	1 1/16	16	15	64	37	22	64	12	89	102	129	30	37	78	42,9	17,5	24415	14630	UCX06-17	TX06	1,8
UCTX06-18	—	1 1/8	16	15	64	37	22	64	12	89	102	129	30	37	78	42,9	17,5	24415	14630	UCX06-18	TX06	1,8
UCTX06-19	—	1 3/16	16	15	64	37	22	64	12	89	102	129	30	37	78	42,9	17,5	24415	14630	UCX06-19	TX06	1,8
UCTX06-20	—	1 1/4	16	15	64	37	22	64	12	89	102	129	30	37	78	42,9	17,5	24415	14630	UCX06-20	TX06	1,8
UCTX07	35	—	19	17	83	49	29	83	16	102	114	144	36	49	88	49,2	19	27645	16910	UCX07	TX07	2,6
UCTX07-21	—	1 5/16	19	17	83	49	29	83	16	102	114	144	36	49	88	49,2	19	27645	16910	UCX07-21	TX07	2,6
UCTX07-22	—	1 3/8	19	17	83	49	29	83	16	102	114	144	36	49	88	49,2	19	27645	16910	UCX07-22	TX07	2,6
UCTX07-23	—	1 7/16	19	17	83	49	29	83	16	102	114	144	36	49	88	49,2	19	27645	16910	UCX07-23	TX07	2,6
UCTX08	40	—	19	17	83	49	29	83	16	102	117	144	36	49	87	49,2	19	32395	20235	UCX08	TX08	2,6
UCTX08-24	—	1 1/2	19	17	83	49	29	83	16	102	117	144	36	49	87	49,2	19	32395	20235	UCX08-24	TX08	2,6
UCTX08-25	—	1 9/16	19	17	83	49	29	83	16	102	117	144	36	49	87	49,2	19	32395	20235	UCX08-25	TX08	2,6
UCTX09	45	—	19	18	83	49	29	86	16	102	117	151	38	49	92	51,6	19	33345	22135	UCX09	TX09	2,8
UCTX09-26	—	1 5/8	19	18	83	49	29	86	16	102	117	151	38	49	92	51,6	19	33345	22135	UCX09-26	TX09	2,8
UCTX09-27	—	1 11/16	19	18	83	49	29	86	16	102	117	151	38	49	92	51,6	19	33345	22135	UCX09-27	TX09	2,8
UCTX09-28	—	1 3/4	19	18	83	49	29	86	16	102	117	151	38	49	92	51,6	19	33345	22135	UCX09-28	TX09	2,8
UCTX09-29	—	1 13/16	19	18	83	49	29	86	16	102	117	151	38	49	92	51,6	19	33345	22135	UCX09-29	TX09	2,8
UCTX10	50	—	25	21	102	64	35	95	22	130	146	171	42	64	106	55,6	22,2	41230	27930	UCX10	TX10	4,3
UCTX10-30	—	1 7/8	25	21	102	64	35	95	22	130	146	171	42	64	106	55,6	22,2	41230	27930	UCX10-30	TX10	4,3
UCTX10-31	—	1 15/16	25	21	102	64	35	95	22	130	146	171	42	64	106	55,6	22,2	41230	27930	UCX10-31	TX10	4,3
UCTX10-32	—	2	25	21	102	64	35	95	22	130	146	171	42	64	106	55,6	22,2	41230	27930	UCX10-32	TX10	4,3
UCTX11	55	—	32	21	102	64	35	102	22	130	146	194	44	64	119	65,1	25,4	49780	34390	UCX11	TX11	5,2
UCTX11-33	—	2 1/16	32	21	102	64	35	102	22	130	146	194	44	64	119	65,1	25,4	49780	34390	UCX11-33	TX11	5,2
UCTX11-34	—	2 1/8	32	21	102	64	35	102	22	130	146	194	44	64	119	65,1	25,4	49780	34390	UCX11-34	TX11	5,2
UCTX11-35	—	2 3/16	32	21	102	64	35	102	22	130	146	194	44	64	119	65,1	25,4	49780	34390	UCX11-35	TX11	5,2
UCTX11-36	—	2 1/4	32	21	102	64	35	102	22	130	146	194	44	64	119	65,1	25,4	49780	34390	UCX11-36	TX11	5,2
UCTX11-37	—	2 5/16	32	21	102	64	35	102	22	130	146	194	44	64	119	65,1	25,4	49780	34390	UCX11-37	TX11	5,2
UCTX12	60	—	32	23	111	70	41	121	26	151	167	224	48	70	137	65,1	25,4	54340	38095	UCX12	TX12	7,6
UCTX12-38	—	2 3/8	32	23	111	70	41	121	26	151	167	224	48	70	137	65,1	25,4	54340	38095	UCX12-38	TX12	7,6
UCTX12-39	—	2 7/16	32	23	111	70	41	121	26	151	167	224	48	70	137	65,1	25,4	54340	38095	UCX12-39	TX12	7,6
UCTX13	65	—	32	23	111	70	41	121	26	151	167	224	48	70	137	74,6	30,2	59090	41895	UCX13	TX13	7,6
UCTX13-40	—	2 1/2	32	23	111	70	41	121	26	151	167	224	48	70	137	74,6	30,2	59090	41895	UCX13-40	TX13	7,6
UCTX13-41	—	2 9/16	32	23	111	70	41	121	26	151	167	224	48	70	137	74,6	30,2	59090	41895	UCX13-41	TX13	7,6
UCTX14	70	—	32	23	111	70	41	121	26	151	167	232	48	70	140	77,8	33,3	64030	45885	UCX14	TX14	7,7
UCTX14-42	—	2 5/8	32	23	111	70	41	121	26	151	167	232	48	70	140	77,8	33,3	64030	45885	UCX14-42	TX14	7,7
UCTX14-43	—	2 11/16	32	23	111	70	41	121	26	151	167	232	48	70	140	77,8	33,3	64030	45885	UCX14-43	TX14	7,7
UCTX14-44	—	2 3/4	32	23	111	70	41	121	26	151	167	232	48	70	140	77,8	33,3	64030	45885	UCX14-44	TX14	7,7
UCTX15	75	—	32	23	111	70	41	121	28	165	184	235	48	70	140	82,6	33,3	69065	50350	UCX15	TX15	7,55
UCTX15-45	—	2 13/16	32	23	111	70	41	121	28	165	184	235	48	70	140	82,6	33,3	69065	50350	UCX15-45	TX15	7,55
UCTX15-46	—	2 7/8	32	23	111	70	41	121	28	165	184	235	48	70	140	82,6	33,3	69065	50350	UCX15-46	TX15	7,55
UCTX15-47	—	2 15/16	32	23	111	70	41	121	28	165	184	235	48	70	140	82,6	33,3	69065	50350	UCX15-47	TX15	7,55
UCTX15-48	—	3	32	23	111	70	41	121	28	165	184	235	48	70	140	82,6	33,3	69065	50350	UCX15-48	TX15	7,55
UCTX16	80	—	38	30	124	73	48	157	28	173	198	260	54	73	162	85,7	34,1	79800	58805	UCX16	TX16	11
UCTX16-49	—	3 1/16	38	30	124	73	48	157	28	173	198	260	54	73	162	85,7	34,1	79800	58805	UCX16-49	TX16	11
UCTX16-50	—	3 1/8	38	30	124	73	48	157	28	173	198	260	54	73	162	85,7	34,1	79800	58805	UCX16-50	TX16	11
UCTX16-51	—	3 3/16	38	30	124	73	48	157	28	173	198	260	54	73	162	85,7	34,1	79800	58805	UCX16-51	TX16	11
UCTX16-52	—	3 1/4	38	30	124	73	48	157	28	173	198	260	54	73	162	85,7	34,1	79800	58805	UCX16-52	TX16	11
UCTX17	85	—	38	30	124	73	48	157	28	173	198	260	54	73	162	96	39,7	91295	67925	UCX17	TX17	12
UCTX17-53	—	3 5/16	38	30	124	73	48	157	28	173	198	260	54	73	162	96	39,7	91295	67925	UCX17-53	TX17	12
UCTX17-54	—	3 7/16	38	30	124	73	48	157	28	173	198	260	54	73	162	96	39,7	91295	67925	UCX17-55	TX17	12

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 87 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
