Натяжные ОПУ со втулкой UKT2, нормальная серия ISB

Натяжные ОПУ со втулкой UKT2, нормальная серия: диаметры вала 20–75 мм, 37 исполнений.

Натяжные ОПУ со втулкой серии UKT2 (нормальная серия). В серию входят: диаметры вала от 20 до 75 мм; 37 исполнений в таблице каталога (12 с метрическим и 25 с дюймовым отверстием); корпуса T205…T217; подшипники UK205+H2305…UK217+HE2317.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — закрепительной (стяжной) втулкой с гайкой и шайбой, подшипник с коническим отверстием; втулки серии H 23 приведены в каталоге отдельной серией (раздел «Крепление стяжной втулкой»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Втулки HA, HE, HS с дюймовой резьбой.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 20–75 мм и дюймовые отверстия
Крепление на валу закрепительной втулкой
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)
+H23xx	в комплекте закрепительная втулка серии H 23 с метрическим отверстием
+HE / +HS / +HA	втулки с дюймовым отверстием и дюймовой резьбой

Изделий в серии	37
Внутренний диаметр d, мм	20–75

Натяжные ОПУ со втулкой UKT2, нормальная серия ISB

37 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

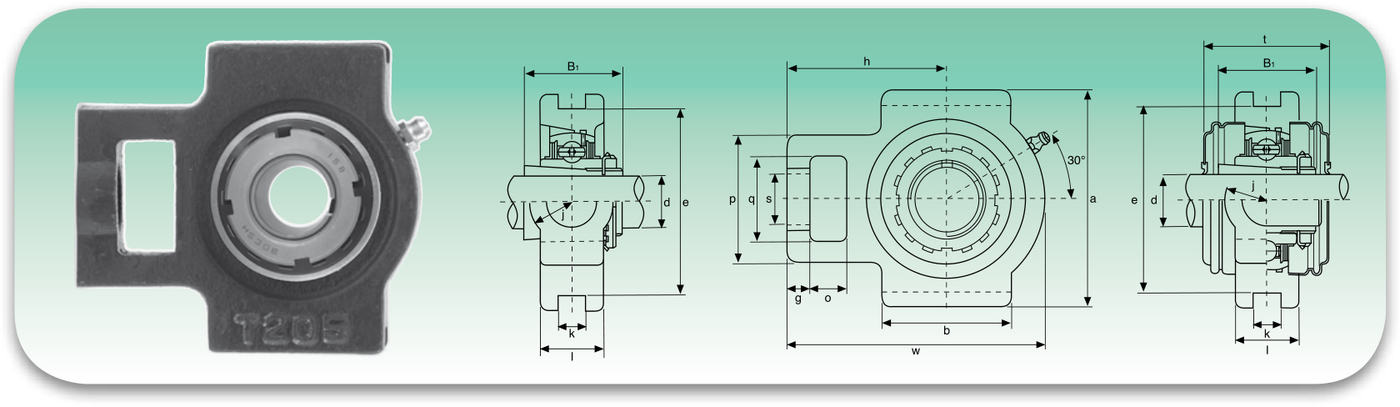

Чертежи и схемы

Размерный ряд: Натяжные ОПУ со втулкой UKT2, нормальная серия

Показано 37 из 37

Обозначение	d, мм	d, дюйм	o, мм	g, мм	p, мм	q, мм	s, мм	b, мм	k, мм	e, мм	a, мм	w, мм	j, мм	l, мм	h, мм	t, мм	B1, мм	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UKT205+H2305	20	—	16	10	51	32	19	51	12	76	89	97	32	24	62	48	35	13300	7457	UK205+H2305	T205	0,86
UKT205+HE2305	—	3/4	16	10	51	32	19	51	12	76	89	97	32	24	62	48	35	13300	7457	UK205+HE2305	T205	0,86
UKT206+H2306	25	—	16	10	56	37	22	57	12	89	102	113	37	28	70	53	38	18525	10735	UK206+H2306	T206	1,26
UKT206+HS2306	—	7/8	16	10	56	37	22	57	12	89	102	113	37	28	70	53	38	18525	10735	UK206+HS2306	T206	1,26
UKT206+HE2306	—	1	16	10	56	37	22	57	12	89	102	113	37	28	70	53	38	18525	10735	UK206+HE2306	T206	1,26
UKT207+H2307	30	—	16	13	64	37	22	64	12	89	102	129	37	30	78	59,5	43	24415	14630	UK207+H2307	T207	2,50
UKT207+HS2307	—	1 1/8	16	13	64	37	22	64	12	89	102	129	37	30	78	59,5	43	24415	14630	UK207+HS2307	T207	2,50
UKT208+H2308	35	—	19	16	83	49	29	83	16	102	114	144	49	35	89	69	46	27645	16910	UK208+H2308	T208	2,50
UKT208+HE2308	—	1 1/4	19	16	83	49	29	83	16	102	114	144	49	35	89	69	46	27645	16910	UK208+HE2308	T208	2,50
UKT208+HS2308	—	1 3/8	19	16	83	49	29	83	16	102	114	144	49	35	89	69	46	27645	16910	UK208+HS2308	T208	2,50
UKT209+H2309	40	—	19	16	83	49	29	83	16	102	117	144	49	35	87	69	50	32395	20235	UK209+H2309	T209	2,51
UKT209+HA2309	—	1 7/16	19	16	83	49	29	83	16	102	117	144	49	35	87	69	50	32395	20235	UK209+HA2309	T209	2,51
UKT209+HE2309	—	1 1/2	19	16	83	49	29	83	16	102	117	144	49	35	87	69	50	32395	20235	UK209+HE2309	T209	2,51
UKT209+HS2309	—	1 5/8	19	16	83	49	29	83	16	102	117	144	49	35	87	69	50	32395	20235	UK209+HS2309	T209	2,51
UKT210+H2310	45	—	19	16	83	49	29	86	16	102	117	149	49	35	90	74,5	55	33345	22135	UK210+H2310	T210	2,60
UKT210+HS2310	—	1 5/8	19	16	83	49	29	86	16	102	117	149	49	35	90	74,5	55	33345	22135	UK210+HS2310	T210	2,60
UKT210+HA2310	—	1 11/16	19	16	83	49	29	86	16	102	117	149	49	35	90	74,5	55	33345	22135	UK210+HA2310	T210	2,60
UKT210+HE2310	—	1 3/4	19	16	83	49	29	86	16	102	117	149	49	35	90	74,5	55	33345	22135	UK210+HE2310	T210	2,60
UKT211+H2311	50	—	25	19	102	64	35	95	22	130	146	171	64	41	106	76	59	41230	27930	UK211+H2311	T211	4,26
UKT211+HS2311	—	1 7/8	25	19	102	64	35	95	22	130	146	171	64	41	106	76	59	41230	27930	UK211+HS2311	T211	4,26
UKT211+HA2311	—	1 15/16	25	19	102	64	35	95	22	130	146	171	64	41	106	76	59	41230	27930	UK211+HA2311	T211	4,26
UKT211+HE2311	—	2	25	19	102	64	35	95	22	130	146	171	64	41	106	76	59	41230	27930	UK211+HE2311	T211	4,26
UKT212+H2312	55	—	32	19	102	64	35	102	22	130	146	194	64	46	119	89	62	49780	34390	UK212+H2312	T212	5,02
UKT212+HS2312	—	2 1/8	32	19	102	64	35	102	22	130	146	194	64	46	119	89	62	49780	34390	UK212+HS2312	T212	5,02
UKT213+H2313	60	—	32	21	111	70	41	121	26	151	167	224	70	51	137	89	65	54340	38095	UK213+H2313	T213	6,56
UKT213+HA2313	—	2 3/16	32	21	111	70	41	121	26	151	167	224	70	51	137	89	65	54340	38095	UK213+HA2313	T213	6,56
UKT213+HE2313	—	2 1/4	32	21	111	70	41	121	26	151	167	224	70	51	137	89	65	54340	38095	UK213+HE2313	T213	6,56
UKT213+HS2313	—	2 3/8	32	21	111	70	41	121	26	151	167	224	70	51	137	89	65	54340	38095	UK213+HS2313	T213	6,56
UKT215+H2315	65	—	32	21	111	70	41	121	26	151	167	232	70	48	140	—	73	64030	45885	UK215+H2315	T215	7,52
UKT215+HA2315	—	2 7/16	32	21	111	70	41	121	26	151	167	232	70	48	140	—	73	64030	45885	UK215+HA2315	T215	7,52
UKT215+HE2315	—	2 1/2	32	21	111	70	41	121	26	151	167	232	70	48	140	—	73	64030	45885	UK215+HE2315	T215	7,52
UKT216+H2316	70	—	32	21	111	70	41	121	26	165	184	235	70	51	140	—	78	69065	50350	UK216+H2316	T216	8,56
UKT216+HA2316	—	2 11/16	32	21	111	70	41	121	26	165	184	235	70	51	140	—	78	69065	50350	UK216+HA2316	T216	8,56
UKT216+HE2316	—	2 3/4	32	21	111	70	41	121	26	165	184	235	70	51	140	—	78	69065	50350	UK216+HE2316	T216	8,56
UKT217+H2317	75	—	38	29	124	73	48	157	30	173	198	260	73	54	162	—	82	79800	58805	UK217+H2317	T217	11,38
UKT217+HA2317	—	2 15/16	38	29	124	73	48	157	30	173	198	260	73	54	162	—	82	79800	58805	UK217+HA2317	T217	11,38
UKT217+HE2317	—	3	38	29	124	73	48	157	30	173	198	260	73	54	162	—	82	79800	58805	UK217+HE2317	T217	11,38

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 88 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
