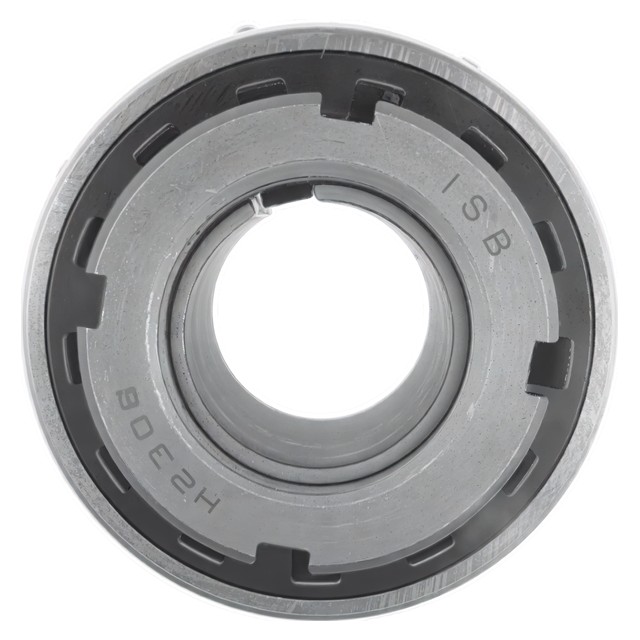

Уплотнённые шарикоподшипники для ОПУ с втулкой UK3, тяжелая серия ISB

Уплотнённые шарикоподшипники для ОПУ с втулкой UK3, тяжелая серия: диаметры вала 25–90 мм, 39 исполнений.

Уплотнённые шарикоподшипники для ОПУ с втулкой серии UK3 (тяжелая серия). В серию входят: диаметры вала от 25 до 90 мм; 39 исполнений в таблице каталога (13 с метрическим и 26 с дюймовым отверстием).

Однорядные шариковые подшипники со сферическим наружным кольцом, которые устанавливаются в корпуса ОПУ. Крепление на валу — закрепительной (стяжной) втулкой с гайкой и шайбой, подшипник с коническим отверстием; втулки серии H 23 приведены в каталоге отдельной серией (раздел «Крепление стяжной втулкой»).

Внутреннее кольцо закалённое и шлифованное; подшипник по внутренним проектным характеристикам соответствует подшипникам серии 62 или 63 по таблицам ISO.

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 25–90 мм и дюймовые отверстия
Крепление на валу закрепительной втулкой
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)
+H23xx	в комплекте закрепительная втулка серии H 23 с метрическим отверстием
+HE / +HS / +HA	втулки с дюймовым отверстием и дюймовой резьбой

Изделий в серии	39
Внутренний диаметр d, мм	25–90
Наружный диаметр D, мм	62–190

Уплотнённые шарикоподшипники для ОПУ с втулкой UK3, тяжелая серия ISB

39 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Размерный ряд: Уплотнённые шарикоподшипники для ОПУ с втулкой UK3, тяжелая серия

Показано 39 из 39

Обозначение	d, мм	D, мм	B, мм	C, мм	d1, мм	d1, дюйм	B1, мм	B2, мм	d2, мм	F, мм	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Масса, кг
UK305+H2305	25	62	26	20	20	—	35	8	38	5,0	20140	10355	0,48
UC305+HE2305	25	62	26	20	—	3/4	35	8	38	5,0	20140	10355	0,48
UK306+H2306	30	72	29	23	25	—	38	8	45	5,9	25365	14250	0,59
UK306+HS2306	30	72	29	23	—	7/8	38	8	45	5,9	25365	14250	0,59
UK306+HE2306	30	72	29	23	—	1	38	8	45	5,9	25365	14250	0,59
UK307+H2307	35	80	33	25	30	—	43	9	52	6,8	31730	18335	0,76
UK307+HS2307	35	80	33	25	—	1 1/8	43	9	52	6,8	31730	18335	0,76
UK308+H2308	40	90	34	27	35	—	46	10	58	7,4	38665	22800	1,07
UK308+HE2308	40	90	34	27	—	1 1/4	46	10	58	7,4	38665	22800	1,07
UK308+HS2308	40	90	34	27	—	1 3/8	46	10	58	7,4	38665	22800	1,07
UK309+H2309	45	100	37	29	40	—	50	11	65	7,4	46455	28025	1,31
UK309+HA2309	45	100	37	29	—	1 7/16	50	11	65	7,4	46455	28025	1,31
UK309+HE2309	45	100	37	29	—	1 1/2	50	11	65	7,4	46455	28025	1,31
UK309+HS2309	45	100	37	29	—	1 5/8	50	11	65	7,4	46455	28025	1,31
UK310+H2310	50	110	41	32	45	—	55	12	70	8,1	58900	36385	1,70
UK310+HS2310	50	110	41	32	—	1 5/8	55	12	70	8,1	58900	36385	1,70
UK310+HA2310	50	110	41	32	—	1 11/16	55	12	70	8,1	58900	36385	1,70
UK310+HE2310	50	110	41	32	—	1 3/4	55	12	70	8,1	58900	36385	1,70
UK311+H2311	55	120	44	34	50	—	59	12	75	8,5	68020	42750	2,06
UK311+HS2311	55	120	44	34	—	1 7/8	59	12	75	8,5	68020	42750	2,06
UK311+HA2311	55	120	44	34	—	1 15/16	59	12	75	8,5	68020	42750	2,06
UK311+HE2311	55	120	44	34	—	2	59	12	75	8,5	68020	42750	2,06
UK312+H2312	60	130	47	36	55	—	62	13	80	9	77805	49590	2,58
UK312+HS2312	60	130	47	36	—	2 1/8	62	13	80	9	77805	49590	2,58
UK313+H2313	65	140	49	39	60	—	65	14	85	10,1	88065	56905	3,07
UK313+HA2313	65	140	49	39	—	2 3/16	65	14	85	10,1	88065	56905	3,07
UK313+HE2313	65	140	49	39	—	2 1/4	65	14	85	10,1	88065	56905	3,07
UK313+HS2313	65	140	49	39	—	2 3/8	65	14	85	10,1	88065	56905	3,07
UK315+H2315	75	160	55	43	65	—	73	15	98	11	107350	73340	4,82
UK315+HA2315	75	160	55	43	—	2 7/16	73	15	98	11	107350	73340	4,82
UK315+HE2315	75	160	55	43	—	2 1/2	73	15	98	11	107350	73340	4,82
UK316+H2316	80	170	58	45	70	—	78	17	105	11,4	116850	82365	5,63
UK316+HA2316	80	170	58	45	—	2 11/16	78	17	105	11,4	116850	82365	5,63
UK316+HE2316	80	170	58	45	—	2 3/4	78	17	105	11,4	116850	82365	5,63
UK317+H2317	85	180	60	47	75	—	82	18	110	12,0	126350	91960	6,47
UK317+HA2317	85	180	60	47	—	2 15/16	82	18	110	12,0	126350	91960	6,47
UK317+HE2317	85	180	60	47	—	3	82	18	110	12,0	126350	91960	6,47
UK318+H2318	90	190	64	49	80	—	86	18	120	12,3	135850	101650	7,52
UK318+HA2318	90	190	64	49	—	3 3/16	86	18	120	12,3	135850	101650	7,52

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 122 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
