Подшипниковые узлы из пластмассы UCP ISB

Подшипниковые узлы из пластмассы UCP: 12 типоразмеров, диаметры вала 12–60 мм.

Подшипниковые узлы из пластмассы UCP: корпус из пластмассы (материал ПБТ) с подшипником UC из нержавеющей стали и пластмассы. В таблице каталога 12 типоразмеров с диаметрами вала от 12 до 60 мм.

Узлы взаимозаменяются с чугунными ОПУ той же серии, имеют торцевые крышки, внутренние прокладки и оцинкованные или стальные масленки. Рабочая температура — от −35 до +102 °C.

Допустимые нагрузки по схемам нагружения приведены в таблице под размерной таблицей серии; момент затяжки и размер крепёжного винта даны в таблице размеров.

Корпус из ПБТ (белый, чёрный, зелёный)
Подшипник UC из нержавеющей стали и пластмассы
Взаимозаменяем с чугунными ОПУ
Рабочая температура от −35 до +102 °C
Диаметр вала 12–60 мм

Изделий в серии

Подшипниковые узлы из пластмассы UCP ISB

12 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

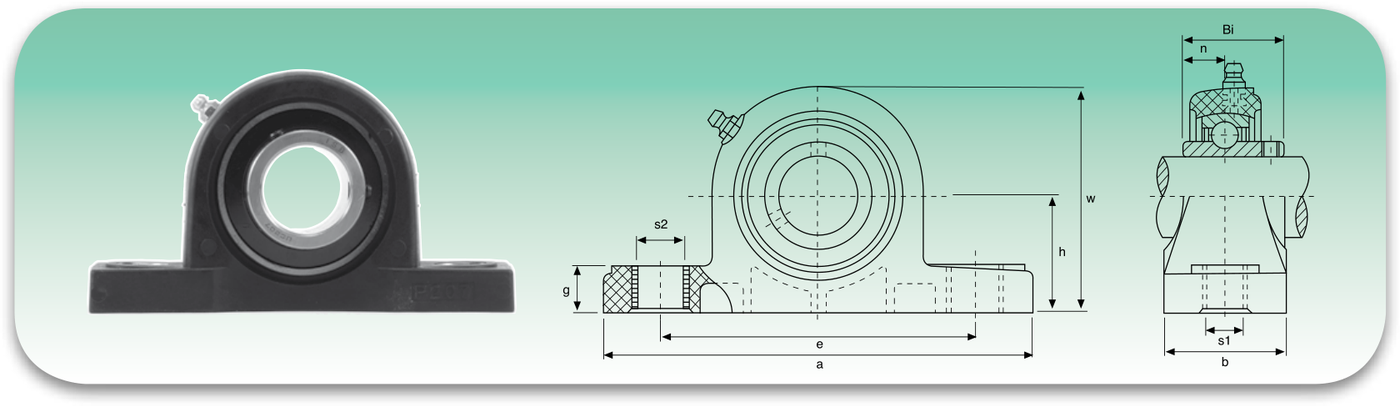

Чертежи и схемы

Допустимая нагрузка, Н (по типоразмерам подшипников; схемы нагружения 1–3 — рисунки слева в таблице каталога по порядку сверху вниз)

Схема	204	205	206	207	208	209	210	211	212
Схема нагружения 1	8 800	13 700	12 650	12 750	13 100	13 360	13 850	14 540	15 270
Схема нагружения 2	7 700	10 000	10 600	10 800	11 100	11 400	11 750	11 970	12 570
Схема нагружения 3	5 000	8 100	5 750	7 500	8 500	8 950	9 550	10 027	10 530

Размерный ряд: Подшипниковые узлы из пластмассы UCP

Показано 12 из 12

Обозначение	Диаметр вала d, мм	Диаметр вала d, дюйм	a, мм	h, мм	e, мм	b, мм	s1, мм	s2, мм	g, мм	w, мм	Bi, мм	n, мм	Крепёжный винт	Момент затяжки, Н·м	Масса, кг
UCP201	12	1/2	127	33,3	95	38	11	14	14,2	65	31	12,7	M10	18	0,13
UCP202	15	9/16 / 5/8	127	33,3	95	38	11	14	14,2	65	31	12,7	M10	18	0,13
UCP203	17	11/16	127	33,3	95	38	11	14	14,2	65	31	12,7	M10	18	0,13
UCP204	20	3/4	127	33,3	95	38	11	14	14,2	65,5	31	12,7	M10	18	0,13
UCP205	25	13/16 / 7/8 / 15/16 / 1	140,5	36,5	105	38	11	14	14,5	71	34	14,3	M10	25	0,14
UCP206	30	1 1/16 / 1 1/8 / 1 3/16 / 1 1/4	163	42,9	119	46	14	18	17,8	84	38,1	15,9	M12	30	0,24
UCP207	35	1 1/4 / 1 5/16 / 1 3/8 / 1 7/16	168	47,6	127	48	14	18	18	94,5	42,9	17,5	M12	35	0,27
UCP208	40	1 1/2 / 1 9/16	184	49,2	137	54	14	18	19,5	101	49,2	19	M12	45	0,35
UCP209	45	1 5/8 / 1 11/16 / 1 3/4	192	54	146	54	17	20	23	106	49,2	19	M16	50	0,41
UCP210	50	1 13/16 / 1 7/8 / 1 15/16 / 2	206	57,2	159	60	17	20	23	114	51,6	19	M16	55	0,47
UCP211	55	2 / 2 1/16 / 2 1/8 / 2 3/16	219	63,5	171	60	20	23	23	125	55,6	22,2	M16	60	—
UCP212	60	2 1/4 / 2 5/16 / 2 3/8 / 2 7/16	241	69,8	184	70	20	23	25	138	65,1	25,4	M16	65	—

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 150 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
