ОПУ с квадратным фланцем и втулкой UKF2, нормальная серия ISB

ОПУ с квадратным фланцем и втулкой UKF2, нормальная серия: диаметры вала 20–80 мм, 39 исполнений.

ОПУ с квадратным фланцем и втулкой серии UKF2 (нормальная серия). В серию входят: диаметры вала от 20 до 80 мм; 39 исполнений в таблице каталога (13 с метрическим и 26 с дюймовым отверстием); корпуса F205…F218; подшипники UK205+H2305…UK218+HA2318.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — закрепительной (стяжной) втулкой с гайкой и шайбой, подшипник с коническим отверстием; втулки серии H 23 приведены в каталоге отдельной серией (раздел «Крепление стяжной втулкой»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Втулки HA, HE, HS с дюймовой резьбой.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 20–80 мм и дюймовые отверстия
Крепление на валу закрепительной втулкой
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)
+H23xx	в комплекте закрепительная втулка серии H 23 с метрическим отверстием
+HE / +HS / +HA	втулки с дюймовым отверстием и дюймовой резьбой

Изделий в серии	39
Внутренний диаметр d, мм	20–80

ОПУ с квадратным фланцем и втулкой UKF2, нормальная серия ISB

39 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

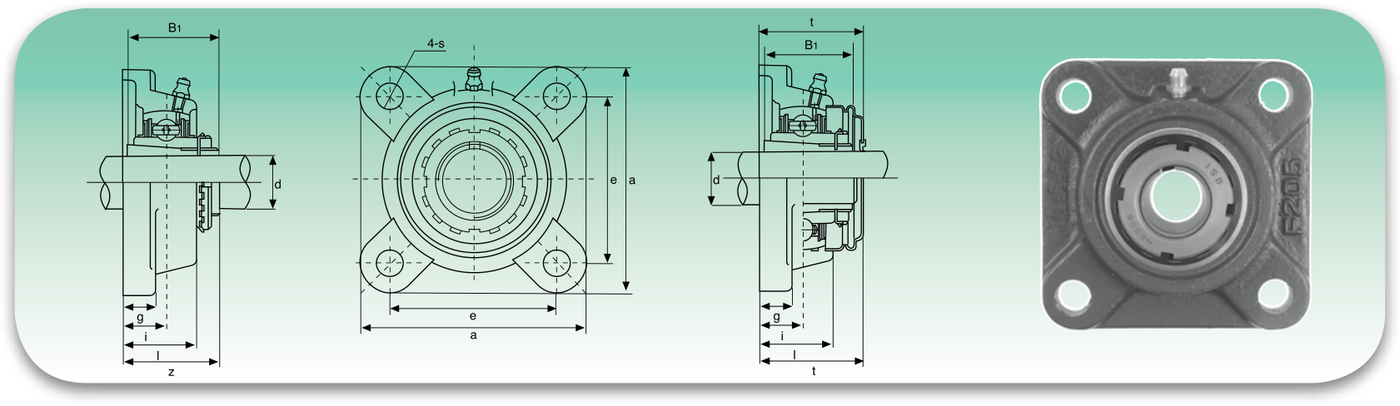

Чертежи и схемы

Размерный ряд: ОПУ с квадратным фланцем и втулкой UKF2, нормальная серия

Показано 39 из 39

Обозначение	d, мм	d, дюйм	a, мм	e, мм	i, мм	g, мм	l, мм	s, мм	z, мм	t, мм	B1, мм	Крепёжный винт	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UKF205+H2305	20	—	95	70	16	14	27	12	35,5	40	35	M10	13300	7457	UK205+H2305	F205	0,85
UKF205+HE2305	—	3/4	95	70	16	14	27	12	35,5	40	35	M10	13300	7457	UK205+HE2305	F205	0,85
UKF206+H2306	25	—	108	83	18	14	31	12	39	44,5	38	M10	18525	10735	UK206+H2306	F206	1,16
UKF206+HS2306	—	7/8	108	83	18	14	31	12	39	44,5	38	M10	18525	10735	UK206+HS2306	F206	1,16
UKF206+HE2306	—	1	108	83	18	14	31	12	39	44,5	38	M10	18525	10735	UK206+HE2306	F206	1,16
UKF207+H2307	30	—	117	92	19	16	34	14	42,5	48,5	43	M12	24415	14630	UK207+H2307	F207	1,55
UKF207+HS2307	—	1 1/8	117	92	19	16	34	14	42,5	48,5	43	M12	24415	14630	UK207+HS2307	F207	1,55
UKF208+H2308	35	—	130	102	21	16	36	16	46,5	55,5	46	M14	27645	16910	UK208+H2308	F208	1,94
UKF208+HE2308	—	1 1/4	130	102	21	16	36	16	46,5	55,5	46	M14	27645	16910	UK208+HE2308	F208	1,94
UKF208+HS2308	—	1 3/8	130	102	21	16	36	16	46,5	55,5	46	M14	27645	16910	UK208+HS2308	F208	1,94
UKF209+H2309	40	—	137	105	22	18	38	16	48,5	56,5	50	M14	32395	20235	UK209+H2309	F209	2,30
UKF209+HA2309	—	1 7/16	137	105	22	18	38	16	48,5	56,5	50	M14	32395	20235	UK209+HA2309	F209	2,30
UKF209+HE2309	—	1 1/2	137	105	22	18	38	16	48,5	56,5	50	M14	32395	20235	UK209+HE2309	F209	2,30
UKF209+HS230	—	1 5/8	137	105	22	18	38	16	48,5	56,5	50	M14	32395	20235	UK209+HS2309	F209	2,30
UKF210+H2310	45	—	143	111	22	18	40	16	50	59,5	55	M14	33345	22135	UK210+H2310	F210	2,59
UKF210+HS2310	—	1 5/8	143	111	22	18	40	16	50	59,5	55	M14	33345	22135	UK210+HS2310	F210	2,59
UKF210+HA2310	—	1 11/16	143	111	22	18	40	16	50	59,5	55	M14	33345	22135	UK210+HA2310	F210	2,59
UKF210+HE2310	—	1 3/4	143	111	22	18	40	16	50	59,5	55	M14	33345	22135	UK210+HE2310	F210	2,59
UKF211+H2311	50	—	162	130	25	20	43	19	54,5	63	59	M16	41230	27930	UK211+H2311	F211	3,46
UKF211+HS2311	—	1 7/8	162	130	25	20	43	19	54,5	63	59	M16	41230	27930	UK211+HS2311	F211	3,46
UKF211+HA2311	—	1 15/16	162	130	25	20	43	19	54,5	63	59	M16	41230	27930	UK211+HA2311	F211	3,46
UKF211+HE2311	—	2	162	130	25	20	43	19	54,5	63	59	M16	41230	27930	UK211+HE2311	F211	3,46
UKF212+H2312	55	—	175	143	29	20	48	19	61	73,5	62	M16	49780	34390	UK212+H2312	F212	4,33
UKF212+HS2312	—	2 1/8	175	143	29	20	48	19	61	73,5	62	M16	49780	34390	UK212+HS2312	F212	4,33
UKF213+H2313	60	—	187	149	30	22	50	19	64	74,5	65	M16	54340	38095	UK213+H2313	F213	4,90
UKF213+HA2313	—	2 3/16	187	149	30	22	50	19	64	74,5	65	M16	54340	38095	UK213+HA2313	F213	4,90
UKF213+HE2313	—	2 1/4	187	149	30	22	50	19	64	74,5	65	M16	54340	38095	UK213+HE2313	F213	4,90
UKF213+HS2313	—	2 3/8	187	149	30	22	50	19	64	74,5	65	M16	54340	38095	UK213+HS2313	F213	4,90
UKF215+H2315	65	—	200	159	34	22	56	19	71	83,5	73	M16	64030	45885	UK215+H2315	F215	7,02
UKF215+HA2315	—	2 7/16	200	159	34	22	56	19	71	83,5	73	M16	64030	45885	UK215+HA2315	F215	7,02
UKF215+HE2315	—	2 1/2	200	159	34	22	56	19	71	83,5	73	M16	64030	45885	UK215+HE2315	F215	7,02
UKF216+H2316	70	—	208	165	34	22	58	23	73,5	88,5	78	M20	69065	50350	UK216+H2316	F216	7,76
UKF216+HA2316	—	2 11/16	208	165	34	22	58	23	73,5	88,5	78	M20	69065	50350	UK216+HA2316	F216	7,76
UKF216+HE2316	—	2 3/4	208	165	34	22	58	23	73,5	88,5	78	M20	69065	50350	UK216+HE2316	F216	7,76
UKF217+H2317	75	—	220	175	36	24	63	23	77	92,6	82	M20	79800	58805	UK217+H2317	F217	10,08
UKF217+HA2317	—	2 15/16	220	175	36	24	63	23	77	92,6	82	M20	79800	58805	UK217+HA2317	F217	10,08
UKF217+HE2317	—	3	220	175	36	24	63	23	77	92,6	82	M20	79800	58805	UK217+HE2317	F217	10,08
UKF218+H2318	80	—	235	187	40	24	68	23	81,5	101,5	86	M20	91295	67925	UK218+H2318	F218	12,44
UKF218+HA2318	—	3 3/16	235	187	40	24	68	23	81,5	101,5	86	M20	91295	67925	UK218+HA2318	F218	12,44

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 71 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
