Алюминиевые ОПУ с овальным фланцем UFL ISB

Алюминиевые ОПУ с овальным фланцем UFL: диаметры вала 10–35 мм, 8 исполнений.

Алюминиевые ОПУ с овальным фланцем серии UFL. В серию входят: диаметры вала от 10 до 35 мм; 8 исполнений в таблице каталога; корпуса FL000…FL007; подшипники U000…U007.

Опорно-поворотные устройства из алюминиевого сплава, крепление установочными винтами. Новое представление опорно-поворотного устройства; предоставляет существенное уменьшение веса и габаритных размеров по сравнению с нормальными сериями, экономя деньги на проектировании станков.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса выполнены из алюминиевого сплава.

Размеры Bef.Bolz. Gewicht Коэффициент нагрузки (Н) Креп. винт Lager Gehäuse Weight Тип d a e i g l s b Z L n G dynamisch C statisch Co Подшипник Корпус мм/дюйм mm/Zoll - мм/дюйм Dynamic C Static Co kg. На заказ поставляется в исполнении из нержавеющей стали корпус: AISI 304 - Подшипник: AISI 440C. На заказ поставляются с зажимным эксцентрическим кольцом.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 10–35 мм
Крепление на валу установочными винтами
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Исполнение HT для температур до +200 °C

Изделий в серии	8
Внутренний диаметр d, мм	10–35

Алюминиевые ОПУ с овальным фланцем UFL ISB

8 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

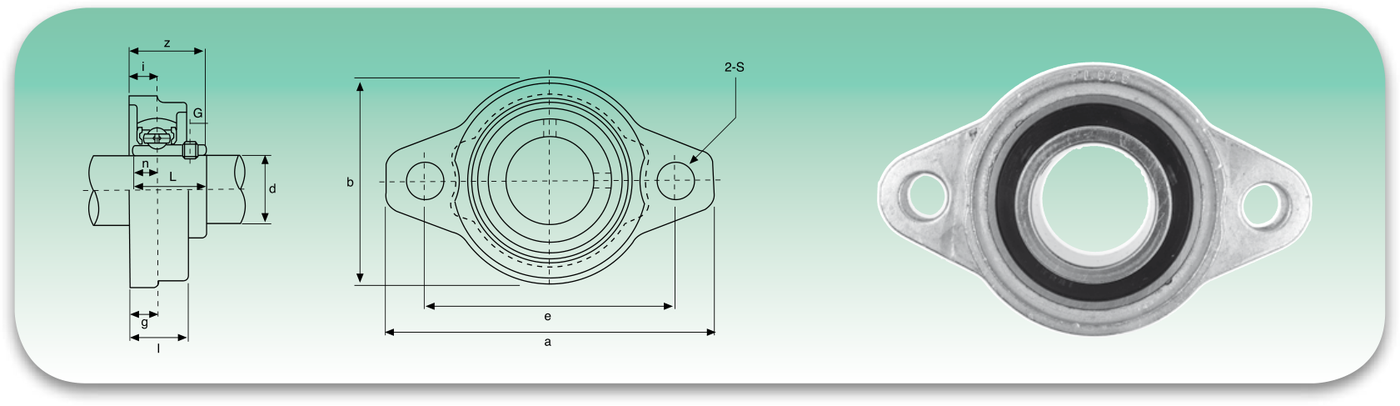

Чертежи и схемы

Размерный ряд: Алюминиевые ОПУ с овальным фланцем UFL

Показано 8 из 8

Обозначение	d, мм	a, мм	e, мм	i, мм	g, мм	l, мм	s, мм	b, мм	Z, мм	L, мм	n, мм	G, мм	Крепёжный винт	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UFL000	10	60	45	5,5	5,5	11,5	7	36	15,5	14	4	4	M6	4322	1852	U000	FL000	0,063
UFL001	12	63	48	5,5	5,5	11,5	7	38	19	14,5	4	4	M6	4845	2280	U001	FL001	0,076
UFL002	15	67	53	6,5	6,5	13	7	42	20,5	16,5	4,5	4	M6	5320	2707	U002	FL002	0,100
UFL003	17	71	56	7	7	14	7	46	22,5	17,5	5	4	M6	5700	3087	U003	FL003	0,129
UFL004	20	90	71	8	8	16	10	55	26,5	21	6	4,5	M8	8930	4797	U004	FL004	0,205
UFL005	25	95	75	8	8	16	10	60	27,5	22,5	6	5	M8	9595	5557	U005	FL005	0,244
UFL006	30	112	85	9	9	18	13	70	29,5	24,5	6,5	5	M10	12540	7837	U006	FL006	0,354
UFL007	35	122	95	10	10	20	13	80	32,5	27,5	7	6	M10	14750	9750	U007	FL007	0,498

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 107 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
