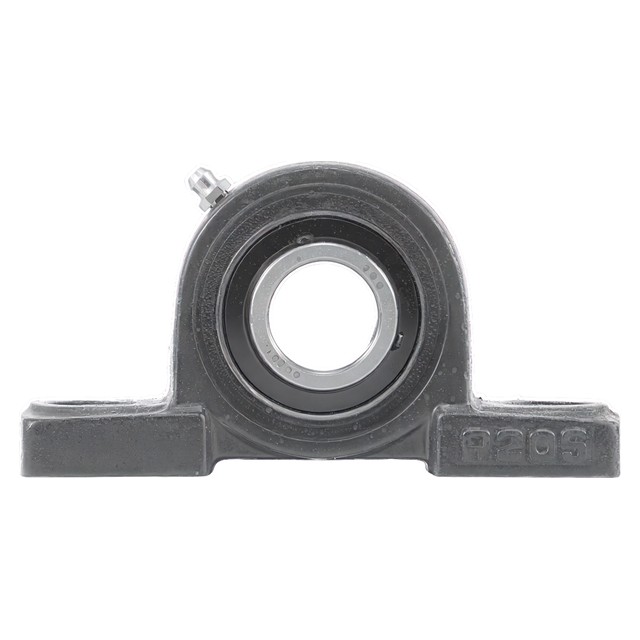

Стоячие подшипниковые узлы (ОПУ) UCP3, тяжелая серия ISB

Стоячие подшипниковые узлы (ОПУ) UCP3, тяжелая серия: диаметры вала 25–140 мм, 69 исполнений.

Стоячие подшипниковые узлы (ОПУ) серии UCP3 (тяжелая серия). В серию входят: диаметры вала от 25 до 140 мм; 69 исполнений в таблице каталога (21 с метрическим и 48 с дюймовым отверстием); корпуса P305…P328; подшипники UC305…UC328.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 25–140 мм и дюймовые отверстия
Крепление на валу установочными винтами
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)

Изделий в серии	69
Внутренний диаметр d, мм	25–140

Стоячие подшипниковые узлы (ОПУ) UCP3, тяжелая серия ISB

69 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Размерный ряд: Стоячие подшипниковые узлы (ОПУ) UCP3, тяжелая серия

Показано 69 из 69

Обозначение	d, мм	d, дюйм	h, мм	a, мм	e, мм	b, мм	S1, мм	S2, мм	g, мм	w, мм	B1, мм	n, мм	Крепёжный винт	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UCP305	25	—	45	175	132	45	17	20	15	85	38	15	M14	20140	10355	UC305	P305	1,4
UCP305-13	—	13/16	45	175	132	45	17	20	15	85	38	15	M14	20140	10355	UC305-13	P305	1,4
UCP305-14	—	7/8	45	175	132	45	17	20	15	85	38	15	M14	20140	10355	UC305-14	P305	1,4
UCP305-15	—	15/16	45	175	132	45	17	20	15	85	38	15	M14	20140	10355	UC305-15	P305	1,4
UCP305-16	—	1	45	175	132	45	17	20	15	85	38	15	M14	20140	10355	UC305-16	P305	1,4
UCP306	30	—	50	180	140	50	17	20	18	95	43	17	M14	25365	14250	UC306	P306	1,8
UCP306-17	—	1 1/16	50	180	140	50	17	20	18	95	43	17	M14	25365	14250	UC306-17	P306	1,8
UCP306-18	—	1 1/8	50	180	140	50	17	20	18	95	43	17	M14	25365	14250	UC306-18	P306	1,8
UCP306-19	—	1 3/16	50	180	140	50	17	20	18	95	43	17	M14	25365	14250	UC306-19	P306	1,8
UCP307	35	—	56	210	160	56	17	25	20	106	48	19	M14	31730	18335	UC307	P307	2,8
UCP307-20	—	1 1/4	56	210	160	56	17	25	20	106	48	19	M14	31730	18335	UC307-20	P307	2,8
UCP307-21	—	1 5/16	56	210	160	56	17	25	20	106	48	19	M14	31730	18335	UC307-21	P307	2,8
UCP307-22	—	1 3/8	56	210	160	56	17	25	20	106	48	19	M14	31730	18335	UC307-22	P307	2,8
UCP307-23	—	1 7/16	56	210	160	56	17	25	20	106	48	19	M14	31730	18335	UC307-23	P307	2,8
UCP308	40	—	60	220	170	60	17	27	22	116	52	19	M14	38665	22800	UC308	P308	3,0
UCP308-24	—	1 1/2	60	220	170	60	17	27	22	116	52	19	M14	38665	22800	UC308-24	P308	3,0
UCP308-25	—	1 9/16	60	220	170	60	17	27	22	116	52	19	M14	38665	22800	UC308-25	P308	3,0
UCP309	45	—	67	245	190	67	20	30	24	129	57	22	M16	46455	28025	UC309	P309	4,1
UCP309-26	—	1 5/8	67	245	190	67	20	30	24	129	57	22	M16	46455	28025	UC309-26	P309	4,1
UCP309-27	—	1 11/16	67	245	190	67	20	30	24	129	57	22	M16	46455	28025	UC309-27	P309	4,1
UCP309-28	—	1 3/4	67	245	190	67	20	30	24	129	57	22	M16	46455	28025	UC309-28	P309	4,1
UCP310	50	—	75	275	212	75	20	35	27	143	61	22	M16	58900	36385	UC310	P310	5,8
UCP310-29	—	1 13/16	75	275	212	75	20	35	27	143	61	22	M16	58900	36385	UC310-29	P310	5,8
UCP310-30	—	1 7/8	75	275	212	75	20	35	27	143	61	22	M16	58900	36385	UC310-30	P310	5,8
UCP310-31	—	1 15/16	75	275	212	75	20	35	27	143	61	22	M16	58900	36385	UC310-31	P310	5,8
UCP311	55	—	80	310	236	80	20	38	30	154	66	25	M16	68020	42750	UC311	P311	7,4
UCP311-32	—	2	80	310	236	80	20	38	30	154	66	25	M16	68020	42750	UC311-32	P311	7,4
UCP311-33	—	2 1/16	80	310	236	80	20	38	30	154	66	25	M16	68020	42750	UC311-33	P311	7,4
UCP311-34	—	2 1/8	80	310	236	80	20	38	30	154	66	25	M16	68020	42750	UC311-34	P311	7,4
UCP311-35	—	2 3/16	80	310	236	80	20	38	30	154	66	25	M16	68020	42750	UC311-35	P311	7,4
UCP312	60	—	85	330	250	85	25	38	32	165	71	26	M20	77805	49590	UC312	P312	9,4
UCP312-36	—	2 1/4	85	330	250	85	25	38	32	165	71	26	M20	77805	49590	UC312-36	P312	9,4
UCP312-37	—	2 5/16	85	330	250	85	25	38	32	165	71	26	M20	77805	49590	UC312-37	P312	9,4
UCP312-38	—	2 3/8	85	330	250	85	25	38	32	165	71	26	M20	77805	49590	UC312-38	P312	9,4
UCP312-39	—	2 7/16	85	330	250	85	25	38	32	165	71	26	M20	77805	49590	UC312-39	P312	9,4
UCP313	65	—	90	340	260	90	25	38	33	176	75	30	M20	88065	56905	UC313	P313	10
UCP313-40	—	2 1/2	90	340	260	90	25	38	33	176	75	30	M20	88065	56905	UC313-40	P313	10
UCP313-41	—	2 9/16	90	340	260	90	25	38	33	176	75	30	M20	88065	56905	UC313-41	P313	10
UCP314	70	—	95	360	280	90	27	40	35	187	78	33	M22	98800	64790	UC314	P314	12
UCP314-42	—	2 5/8	95	360	280	90	27	40	35	187	78	33	M22	98800	64790	UC314-42	P314	12
UCP314-43	—	2 11/16	95	360	280	90	27	40	35	187	78	33	M22	98800	64790	UC314-43	P314	12
UCP314-44	—	2 3/4	95	360	280	90	27	40	35	187	78	33	M22	98800	64790	UC314-44	P314	12
UCP315	75	—	100	380	290	100	27	40	35	198	82	32	M22	107350	73340	UC315	P315	14
UCP315-45	—	216/8	100	380	290	100	27	40	35	198	82	32	M22	107350	73340	UC315-45	P315	14
UCP315-46	—	2 7/8	100	380	290	100	27	40	35	198	82	32	M22	107350	73340	UC315-46	P315	14
UCP315-47	—	2 15/16	100	380	290	100	27	40	35	198	82	32	M22	107350	73340	UC315-47	P315	14
UCP315-48	—	3	100	380	290	100	27	40	35	198	82	32	M22	107350	73340	UC315-48	P315	14
UCP316	80	—	106	400	300	110	27	40	40	210	86	34	M22	111850	82365	UC316	P316	18
UCP316-49	—	3 1/16	106	400	300	110	27	40	40	210	86	34	M22	111850	82365	UC316-49	P316	18
UCP316-50	—	3 1/8	106	400	300	110	27	40	40	210	86	34	M22	111850	82365	UC316-50	P316	18
UCP316-51	—	3 3/16	106	400	300	110	27	40	40	210	86	34	M22	111850	82365	UC316-51	P316	18
UCP317	85	—	112	420	320	110	33	45	40	220	96	40	M27	126350	91960	UC317	P317	20
UCP317-52	—	3 1/4	112	420	320	110	33	45	40	220	96	40	M27	126350	91960	UC317-52	P317	20
UCP317-53	—	3 5/16	112	420	320	110	33	45	40	220	96	40	M27	126350	91960	UC317-53	P317	20
UCP317-55	—	3 7/16	112	420	320	110	33	45	40	220	96	40	M27	126350	91960	UC317-55	P317	20
UCP318	90	—	118	430	330	110	33	45	45	235	96	40	M27	135850	101650	UC318	P318	24
UCP318-55	—	3 7/16	118	430	330	110	33	45	45	235	96	40	M27	135850	101650	UC318-55	P318	24
UCP318-56	—	3 1/2	118	430	330	110	33	45	45	235	96	40	M27	135850	101650	UC318-56	P318	24
UCP319	95	—	125	470	360	120	36	50	45	250	103	41	M30	145350	113050	UC319	P319	29
UCP319-58	—	3 5/8	125	470	360	120	36	50	45	250	103	41	M30	145350	113050	UC319-58	P319	29
UCP319-59	—	3 11/16	125	470	360	120	36	50	45	250	103	41	M30	145350	113050	UC319-59	P319	29
UCP319-60	—	3 3/4	125	470	360	120	36	50	45	250	103	41	M30	145350	113050	UC319-60	P319	29
UCP320	100	—	140	490	380	120	36	50	50	275	108	42	M30	164350	133950	UC320	P320	35
UCP320-64	—	4	140	490	380	120	36	50	50	275	108	42	M30	164350	133950	UC320-64	P320	35
UCP321	105	—	140	490	380	120	36	50	56	283	112	44	M33	174800	145350	UC321	P321	35
UCP322	110	—	150	520	400	140	40	55	61	303	117	46	M33	194750	171000	UC322	P322	45
UCP324	120	—	160	570	450	140	40	55	71	323	126	51	M33	196650	175750	UC324	P324	55
UCP326	130	—	180	600	480	140	40	55	81	363	135	54	M33	217550	203300	UC326	P326	72
UCP328	140	—	200	620	500	140	40	55	81	403	145	59	M33	240350	233700	UC328	P328	89

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 61 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
