Стоячие подшипниковые узлы (ОПУ) UCPX, средняя серия ISB

Стоячие подшипниковые узлы (ОПУ) UCPX, средняя серия: диаметры вала 25–100 мм, 63 исполнения.

Стоячие подшипниковые узлы (ОПУ) серии UCPX (средняя серия). В серию входят: диаметры вала от 25 до 100 мм; 63 исполнения в таблице каталога (15 с метрическим и 48 с дюймовым отверстием); корпуса PX05…PX20; подшипники UCX05…UCX20-61.

ОПУ ISB поставляются укомплектованные подшипником со сферическим наружным кольцом: оно может качаться на дорожке, образованной в опоре, компенсируя перекос и исключая нагрузки между валом и опорой. Подшипник однорядный шариковый, внутреннее кольцо закалённое и шлифованное; по внутренним проектным характеристикам подшипник в гнезде корпуса соответствует подшипникам серии 62 или 63 по таблицам ISO.

Крепление на валу — двумя установочными винтами на подшипнике; винты затягиваются по рекомендуемым моментам (раздел «Крепление установочными винтами»).

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Корпуса чугунных ОПУ отлиты из чугуна HT 200 (JIS G 5501); механические свойства приведены в справочном разделе «Материал корпуса».

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).

Диаметр вала 25–100 мм и дюймовые отверстия
Крепление на валу установочными винтами
Сферическое наружное кольцо подшипника — компенсация перекоса
Двустороннее уплотнение подшипника
Чугунный корпус HT 200
Исполнение HT для температур до +200 °C

Исполнения и обозначения

-N	дюймовое отверстие: N — число шестнадцатых долей дюйма (например, -8 = 1/2″, -13 = 13/16″)

Изделий в серии	63
Внутренний диаметр d, мм	25–100

Стоячие подшипниковые узлы (ОПУ) UCPX, средняя серия ISB

63 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

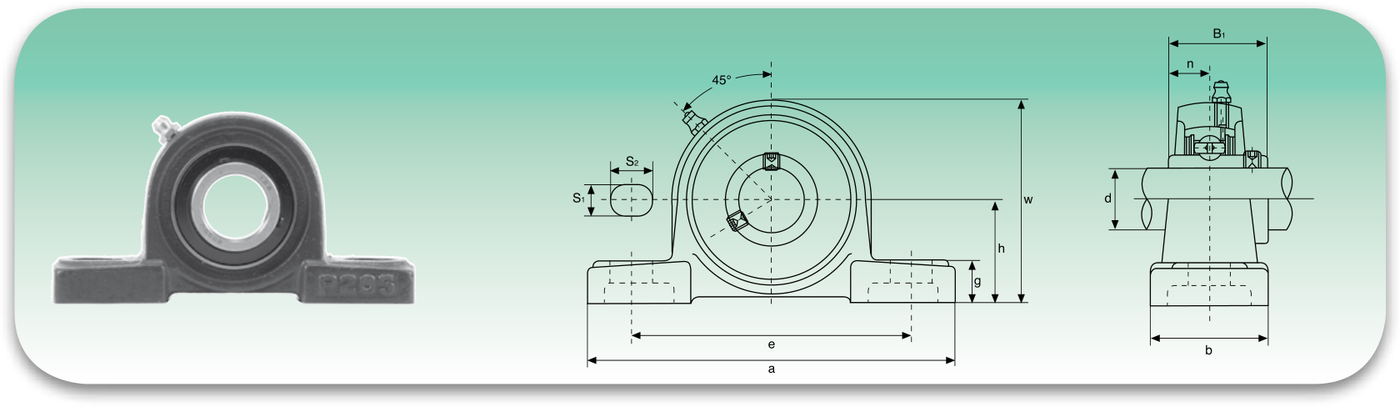

Чертежи и схемы

Размерный ряд: Стоячие подшипниковые узлы (ОПУ) UCPX, средняя серия

Показано 63 из 63

Обозначение	d, мм	d, дюйм	h, мм	a, мм	e, мм	b, мм	S1, мм	S2, мм	g, мм	w, мм	B1, мм	n, мм	Крепёжный винт	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Подшипник	Корпус	Масса, кг
UCPX05	25	—	44,4	159	119	51	17	20	18	85	38,1	15,9	M14	18525	10735	UCX05	PX05	1,5
UCPX05-13	—	13/16	44,4	159	119	51	17	20	18	85	38,1	15,9	M14	18525	10735	UCX05-13	PX05	1,5
UCPX05-14	—	7/8	44,4	159	119	51	17	20	18	85	38,1	15,9	M14	18525	10735	UCX05-14	PX05	1,5
UCPX05-15	—	15/16	44,4	159	119	51	17	20	18	85	38,1	15,9	M14	18525	10735	UCX05-15	PX05	1,5
UCPX05-16	—	1	44,4	159	119	51	17	20	18	85	38,1	15,9	M14	18525	10735	UCX05-16	PX05	1,5
UCPX06	30	—	47,6	175	127	57	17	20	20	93	42,9	17,5	M14	24415	14630	UCX06	PX06	2,0
UCPX06-17	—	1 1/16	47,6	175	127	57	17	20	20	93	42,9	17,5	M14	24415	14630	UCX06-17	PX06	2,0
UCPX06-18	—	1 1/8	47,6	175	127	57	17	20	20	93	42,9	17,5	M14	24415	14630	UCX06-18	PX06	2,0
UCPX06-19	—	1 3/16	47,6	175	127	57	17	20	20	93	42,9	17,5	M14	24415	14630	UCX06-19	PX06	2,0
UCPX06-20	—	1 1/4	47,6	175	127	57	17	20	20	93	42,9	17,5	M14	24415	14630	UCX06-20	PX06	2,0
UCPX07	35	—	54,0	203	144	57	17	20	21	105	49,2	19	M14	27645	16910	UCX07	PX07	2,6
UCPX07-21	—	1 5/16	54,0	203	144	57	17	20	21	105	49,2	19	M14	27645	16910	UCX07-21	PX07	2,6
UCPX07-22	—	1 3/8	54,0	203	144	57	17	20	21	105	49,2	19	M14	27645	16910	UCX07-22	PX07	2,6
UCPX07-23	—	1 7/16	54,0	203	144	57	17	20	21	105	49,2	19	M14	27645	16910	UCX07-23	PX07	2,6
UCPX08	40	—	58,7	222	156	67	20	23	26	111	49,2	19	M16	32395	20235	UCX08	PX08	3,3
UCPX08-24	—	1 1/2	58,7	222	156	67	20	23	26	111	49,2	19	M16	32395	20235	UCX08-24	PX08	3,3
UCPX08-25	—	1 9/16	58,7	222	156	67	20	23	26	111	49,2	19	M16	32395	20235	UCX08-25	PX08	3,3
UCPX09	45	—	58,7	222	156	67	20	23	26	116	51,6	19	M16	33345	22135	UCX09	PX09	3,3
UCPX09-26	—	1 5/8	58,7	222	156	67	20	23	26	116	51,6	19	M16	33345	22135	UCX09-26	PX09	3,3
UCPX09-27	—	1 11/16	58,7	222	156	67	20	23	26	116	51,6	19	M16	33345	22135	UCX09-27	PX09	3,3
UCPX09-28	—	1 3/4	58,7	222	156	67	20	23	26	116	51,6	19	M16	33345	22135	UCX09-28	PX09	3,3
UCPX09-29	—	1 13/16	58,7	222	156	67	20	23	26	116	51,6	19	M16	33345	22135	UCX09-29	PX09	3,3
UCPX10	50	—	63,5	241	171	73	20	23	27	126	55,6	22,2	M16	41230	27930	UCX10	PX10	4,3
UCPX10-30	—	1 7/8	63,5	241	171	73	20	23	27	126	55,6	22,2	M16	41230	27930	UCX10-30	PX10	4,3
UCPX10-31	—	1 15/16	63,5	241	171	73	20	23	27	126	55,6	22,2	M16	41230	27930	UCX10-31	PX10	4,3
UCPX10-32	—	2	63,5	241	171	73	20	23	27	126	55,6	22,2	M16	41230	27930	UCX10-32	PX10	4,3
UCPX11	55	—	69,8	260	184	79	25	28	30	137	65,1	25,4	M20	49780	34390	UCX11	PX11	5,7
UCPX11-33	—	2 1/16	69,8	260	184	79	25	28	30	137	65,1	25,4	M20	49780	34390	UCX11-33	PX11	5,7
UCPX11-34	—	2 1/8	69,8	260	184	79	25	28	30	137	65,1	25,4	M20	49780	34390	UCX11-34	PX11	5,7
UCPX11-35	—	2 3/16	69,8	260	184	79	25	28	30	137	65,1	25,4	M20	49780	34390	UCX11-35	PX11	5,7
UCPX11-36	—	2 1/4	69,8	260	184	79	25	28	30	137	65,1	25,4	M20	49780	34390	UCX11-36	PX11	5,7
UCPX11-37	—	2 5/16	69,8	260	184	79	25	28	30	137	65,1	25,4	M20	49780	34390	UCX11-37	PX11	5,7
UCPX12	60	—	76,2	286	203	83	25	28	33	151	65,1	25,4	M20	54340	38095	UCX12	PX12	7,3
UCPX12-38	—	2 3/8	76,2	286	203	83	25	28	33	151	65,1	25,4	M20	54340	38095	UCX12-38	PX12	7,3
UCPX12-39	—	2 7/16	76,2	286	203	83	25	28	33	151	65,1	25,4	M20	54340	38095	UCX12-39	PX12	7,3
UCPX13	65	—	76,2	286	203	83	25	28	33	154	74,6	30,2	M20	59090	41895	UCX13	PX13	7,6
UCPX13-40	—	2 1/2	76,2	286	203	83	25	28	33	154	74,6	30,2	M20	59090	41895	UCX13-40	PX13	7,6
UCPX13-41	—	2 9/16	76,2	286	203	83	25	28	33	154	74,6	30,2	M20	59090	41895	UCX13-41	PX13	7,6
UCPX14	70	—	88,9	330	229	89	27	30	35	170	77,8	33,3	M22	64030	45885	UCX14	PX14	9,9
UCPX14-42	—	2 5/8	88,9	330	229	89	27	30	35	170	77,8	33,3	M22	64030	45885	UCX14-42	PX14	9,9
UCPX14-43	—	2 11/16	88,9	330	229	89	27	30	35	170	77,8	33,3	M22	64030	45885	UCX14-43	PX14	9,9
UCPX14-44	—	2 3/4	88,9	330	229	89	27	30	35	170	77,8	33,3	M22	64030	45885	UCX14-44	PX14	9,9
UCPX15	75	—	88,9	330	229	89	27	30	35	175	82,6	33,3	M22	69065	50350	UCX15	PX15	11
UCPX15-45	—	2 13/16	88,9	330	229	89	27	30	35	175	82,6	33,3	M22	69065	50350	UCX15-45	PX15	11
UCPX15-46	—	2 7/8	88,9	330	229	89	27	30	35	175	82,6	33,3	M22	69065	50350	UCX15-46	PX15	11
UCPX15-47	—	2 15/16	88,9	330	229	89	27	30	35	175	82,6	33,3	M22	69065	50350	UCX15-47	PX15	11
UCPX15-48	—	3	88,9	330	229	89	27	30	35	175	82,6	33,3	M22	69065	50350	UCX15-48	PX15	11
UCPX16	80	—	101,6	381	283	102	27	30	40	194	85,7	34,1	M22	79800	58805	UCX16	PX16	15
UCPX16-49	—	3 1/16	101,6	381	283	102	27	30	40	194	85,7	34,1	M22	79800	58805	UCX16-49	PX16	15
UCPX16-50	—	3 1/8	101,6	381	283	102	27	30	40	194	85,7	34,1	M22	79800	58805	UCX16-50	PX16	15
UCPX16-51	—	3 3/16	101,6	381	283	102	27	30	40	194	85,7	34,1	M22	79800	58805	UCX16-51	PX16	15
UCPX16-52	—	3 1/4	101,6	381	283	102	27	30	40	194	85,7	34,1	M22	79800	58805	UCX16-52	PX16	15
UCPX17	85	—	101,6	381	283	102	27	30	40	200	96	39,7	M22	91295	67925	UCX17	PX17	16
UCPX17-53	—	3 5/16	101,6	381	283	102	27	30	40	200	96	39,7	M22	91295	67925	UCX17-53	PX17	16
UCPX17-55	—	3 7/16	101,6	381	283	102	27	30	40	200	96	39,7	M22	91295	67925	UCX17-55	PX17	16
UCPX18	90	—	101,6	381	283	111	27	30	40	206	104	42,9	M22	103550	77805	UCX18	PX18	17
UCPX18-56	—	3 7/16	101,6	381	283	111	27	30	40	206	104	42,9	M22	103550	77805	UCX18-56	PX18	17
UCPX18-57	—	3 1/2	101,6	381	283	111	27	30	40	206	104	42,9	M22	103550	77805	UCX18-57	PX18	17
UCPX20	100	—	127	432	337	121	33	36	45	244	117,5	49,2	M27	126350	99750	UCX20	PX20	30
UCPX20-58	—	3 13/16	127	432	337	121	33	36	45	244	117,5	49,2	M27	126350	99750	UCX20-58	PX20	30
UCPX20-59	—	3 7/8	127	432	337	121	33	36	45	244	117,5	49,2	M27	126350	99750	UCX20-59	PX20	30
UCPX20-60	—	3 15/16	127	432	337	121	33	36	45	244	117,5	49,2	M27	126350	99750	UCX20-60	PX20	30
UCPX20-61	—	4	127	432	337	121	33	36	45	244	117,5	49,2	M27	126350	99750	UCX20-61	PX20	30

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 62 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
