ОПУ под шариковые винтовые пары ISB FD

Фланцевые опоры ISB FD: 8 типоразмеров под валы 17–50 мм.

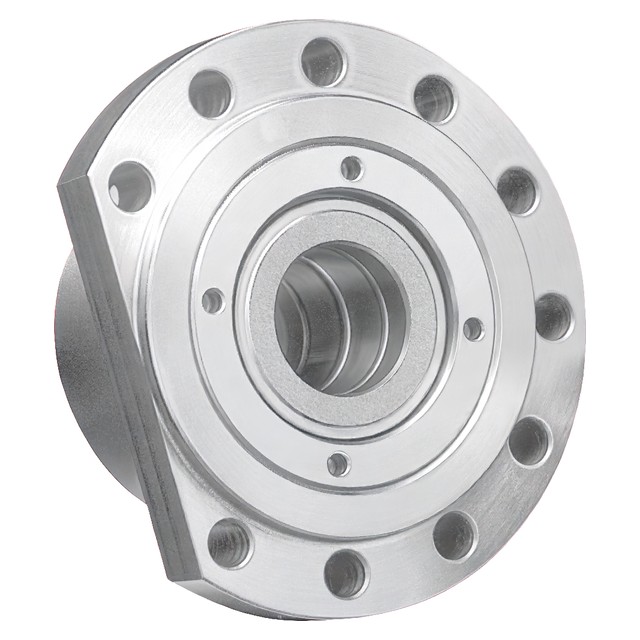

Фланцевая опора ISB FD — ОПУ с фланцевой кассетой с двумя подшипниками типа ‘O’, для шариковых винтовых пар; в таблице каталога 8 типоразмеров под валы 17–50 мм. Размеры даны без допусков, допуск ±0,13 мм.

Подшипники ISB осевые с угловым контактом (угол контакта 60°) серии размеров ISO 02 для опор шариковых винтовых пар. Корпус опоры — выпрямленная сталь C40; точность — сокращённые допуски в классе ISO P4 (соответствуют классу ISO P4S). Подшипники изготовлены в универсальном исполнении по преднатягу и могут поставляться парами и двойными парами со значениями преднатяга по требованию.

Уплотнения — пластинчатые сегменты Fey с тремя расширительными кольцами типа FK3 AS из пружинной стали C75 (классическое лабиринтовое уплотнение). Смазка — консистентная на основе литийного мыла с EP-добавками (например, ARCANOL L 135V, густота 2, от −40 до +150 °C); ОПУ поставляются с предварительно заложенной смазкой в количестве, указанном в таблице. Принадлежности — прецизионные гайки серии ZM с креплением установочными винтами.

Фланцевая кассета с двумя подшипниками типа ‘O’
Диаметр вала 17–50 мм
Подшипники ISB AC 60°

Изделий в серии	8
Наружный диаметр D, мм	90–165

8 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

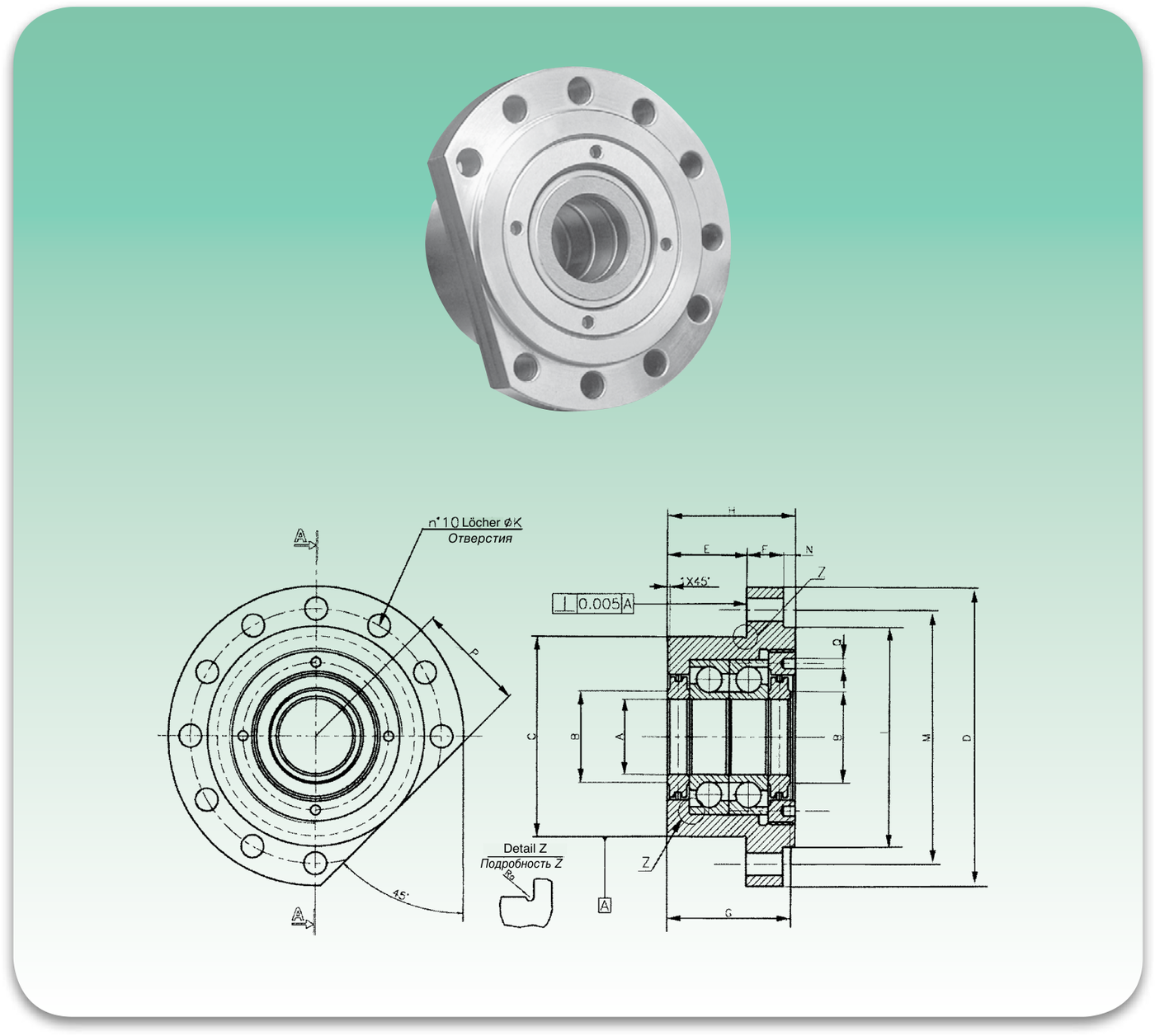

Чертежи и схемы

Исполнения узла с фланцевой кассетой

Тип	Описание
ISB FD	ФЛАНЦЕВЫЙ С 2 ПОДШИПНИКАМИ ‘O’
ISB FQ	ФЛАНЦЕВЫЙ С 4 ПОДШИПНИКАМИ ‘O’
ISB FDX	ФЛАНЦЕВЫЙ С 2 ПОДШИПНИКАМИ ‘X’
ISB FQX	ФЛАНЦЕВЫЙ С 4 ПОДШИПНИКАМИ ‘X’

Таблица соответствия

Тип ISB	SNFA	FAFNIR	RHP
ISB FD	BSDU DD	BSBU D	BSCU D
ISB FQ	BSQU TDT	BSBU Q	BSCU Q
ISB FDX	BSDU FF	—	—
ISB FQX	BSQU TFT	—	—

Идентификационный код

Марка	Фланцевое исполнение	Количество подшипников (D=2, Q=4)	Отверстие подшипника
ISB	F	D / Q	020 = 20 мм … 050 = 50 мм

Размерный ряд: ОПУ под шариковые винтовые пары ISB FD

Показано 8 из 8

Обозначение	Диаметр вала, мм	Подшипник (d-D-B), мм	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	K, мм	M, мм	N, мм	P, мм	Q, мм	Rc, мм
ISB FD 017	17	17-40-12	17 / 16,996	25	60 / 59,987	90	32	13	44,260 / 43,240	47	64	6,6	76	2	32	4,3	0,5
ISB FD 020	20	20-47-14	20 / 19,669	28	60 / 59,987	90	32	13	44,260 / 43,240	47	64	6,6	76	2	32	4,3	0,5
ISB FD 025	25	25-52-12	25 / 24,996	35	80 / 79,987	120	32	15	50,260 / 49,240	52	88	9,2	102	5	44	4,3	0,5
ISB FD 030	30	30-62-12	30 / 29,996	41	80 / 79,987	120	32	15	50,260 / 49,240	52	88	9,2	102	5	44	4,3	0,5
ISB FD 035	35	35-72-17	35 / 34,995	46	90 / 89,987	130	32	15	50,260 / 49,240	52	98	9,2	113	5	49	4,3	0,5
ISB FD 040	40	40-80-18	40 / 39,995	55	124 / 123,982	165	43,5	17	64,260 / 63,240	66	128	11,4	146	5,5	32	5,3	0,5
ISB FD 045	45	45-85-19	45 / 44,995	66	124 / 123,982	165	43,5	17	64,260 / 63,240	66	128	11,4	146	5,5	44	5,3	0,5
ISB FD 050	50	50-90-20	50 / 49,995	66	124 / 123,982	165	43,5	17	64,260 / 63,240	66	128	11,4	146	5,5	44	5,3	0,5

Источник данных: Каталог ISB Корпусные подшипники и подшипниковые узлы, стр. 177 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
